ロボティクスソリューションにつきまして、2022年4月1日をもちまして(株)日立オートメーションに移管されました。

背景

多品種少ロット生産のオーダーが急増するなか、材料の受入から製造、出荷までの効率化を図るべく、各工程の作業の見直しを進めている。

課題

  • 受け入れる材料は、メーカーごとで梱包される段ボールの寸法がバラバラである。

  • 出荷する荷は、製品ごと、オーダー数に応じて、段ボールの寸法が異なっている。

  • 材料受入のデパレタイズと出荷のパレタイズの効率化はなかなか難しい。

  • ドライバーに荷積み・荷下ろし作業がある輸送案件は、ドライバーの確保が難しい。

解決

  • 入出荷工程に高機能のデパレタイズ/パレタイズシステムを導入

  • 各種段ボールサイズに対応したハンド

  • 多彩な積み付けパターンと自動段取り変えに対応することにより、作業効率が向上するとともに、誤配送がなくなった。

  • ドライバーによる荷積み・荷下ろしの過酷作業がなくなり、ドライバーの確保が容易になった。

物流管理システムから、積み付けパターンや段取り変えを自動で切り替え

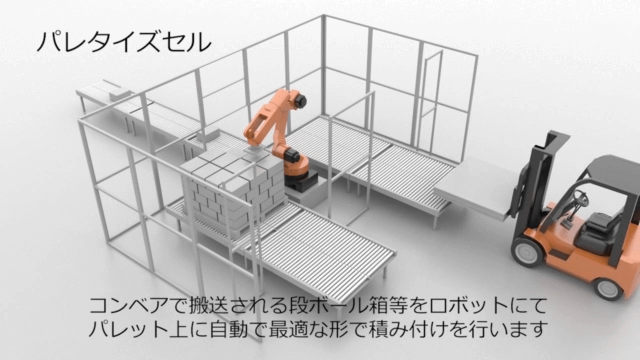

デパレタイズ/パレタイズ セル

デパレタイズ・
パレタイズ セル

入出荷工程に最適な高機能のデパレタイズ・パレタイズシステム。各種段ボールサイズに対応したハンドを用意。

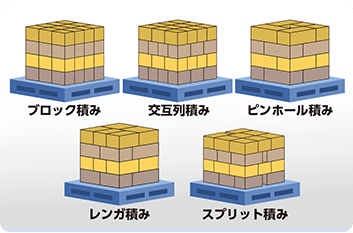

多彩な積み付けパターンに対応(パターン例)

多彩な積み付けパターンに対応(パターン例):ブロック積み、交互列積み、ピンホール積み、レンガ積み、スプリット積み

高機能オプション

高機能オプション

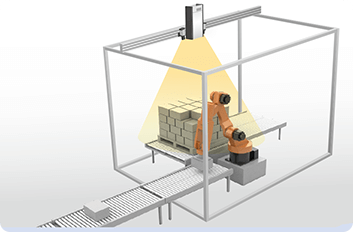

段ボール箱の形状や寸法などの事前登録が不要な自動認識機能を搭載したティーチングレスなデパレタイズシステム

仕様

対象業種 自転車、電機、電子、食品、化粧品、薬品等製造業全般、物流、卸
対象工程 入荷、出荷
仕様 備考
ロボット ロボット可搬重量 120kg
ハンド方式 吸着
パレット搬送
コンベア
寸法(mm) W1,200 × L1,500
速度(50/60Hz) 20/24 m/min
ケース搬送
コンベア
寸法(mm) W700 × L1,000
速度(50/60Hz) 30/36 m/min
搬送物仕様 材質 段ボール箱
寸法 最小(mm) W225 × L225 × H100
最大(mm) W600 × L800 × H700
質量 最小(kg) 0.5
最大(kg) 30
パレット仕様 寸法(mm) W1,100 × L1,100 × H150 ±20
荷姿 寸法(mm) W1,175 × L1,175 × H1,500
質量(kg) 800 1パレット
(パレット質量含む)

■設置寸法 W 4,600mm × L 5,300mm

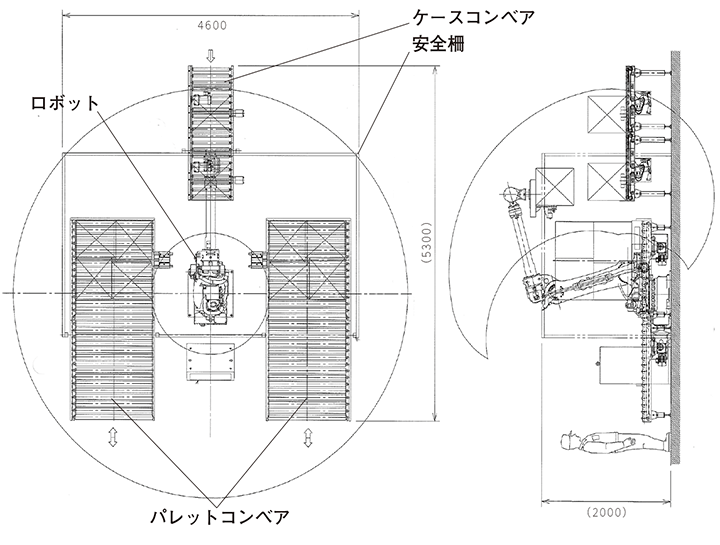

設置寸法図

  • 「段ボール箱」の強度確認が必要です。
  • 「段ボール箱」以外の搬送物はお問い合わせください。
*
寸法・仕様は予告なく変更する場合があります
