設備監視システム「FitLive」と荷振れ抑制機能を標準搭載
日立ホイスト「Super V5 series」：普通形ホイスト

仕様一覧

ダブルレール形ホイスト　Super V5 series

普通形ホイスト　Super V5 series

ローヘッド形ホイスト　Super V5 series

普通形ホイスト

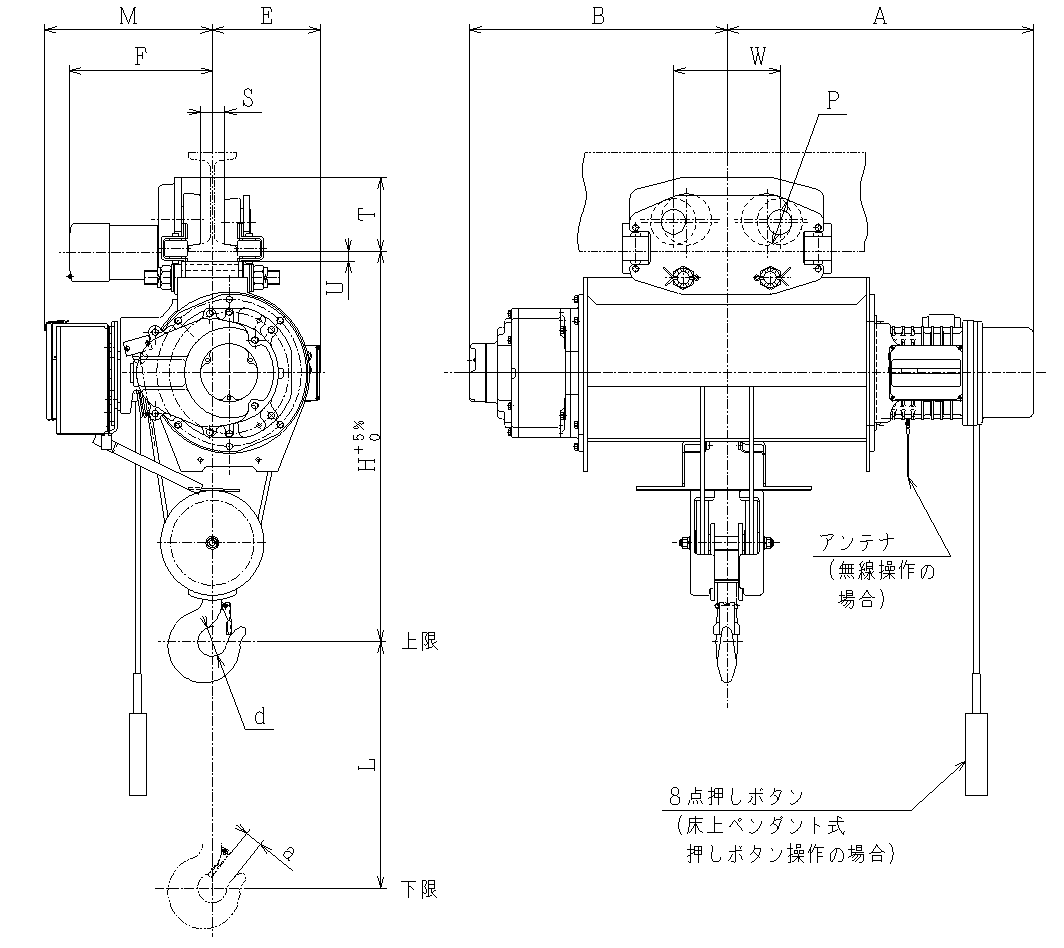

5t

普通形ホイスト　Super V5 series　5t

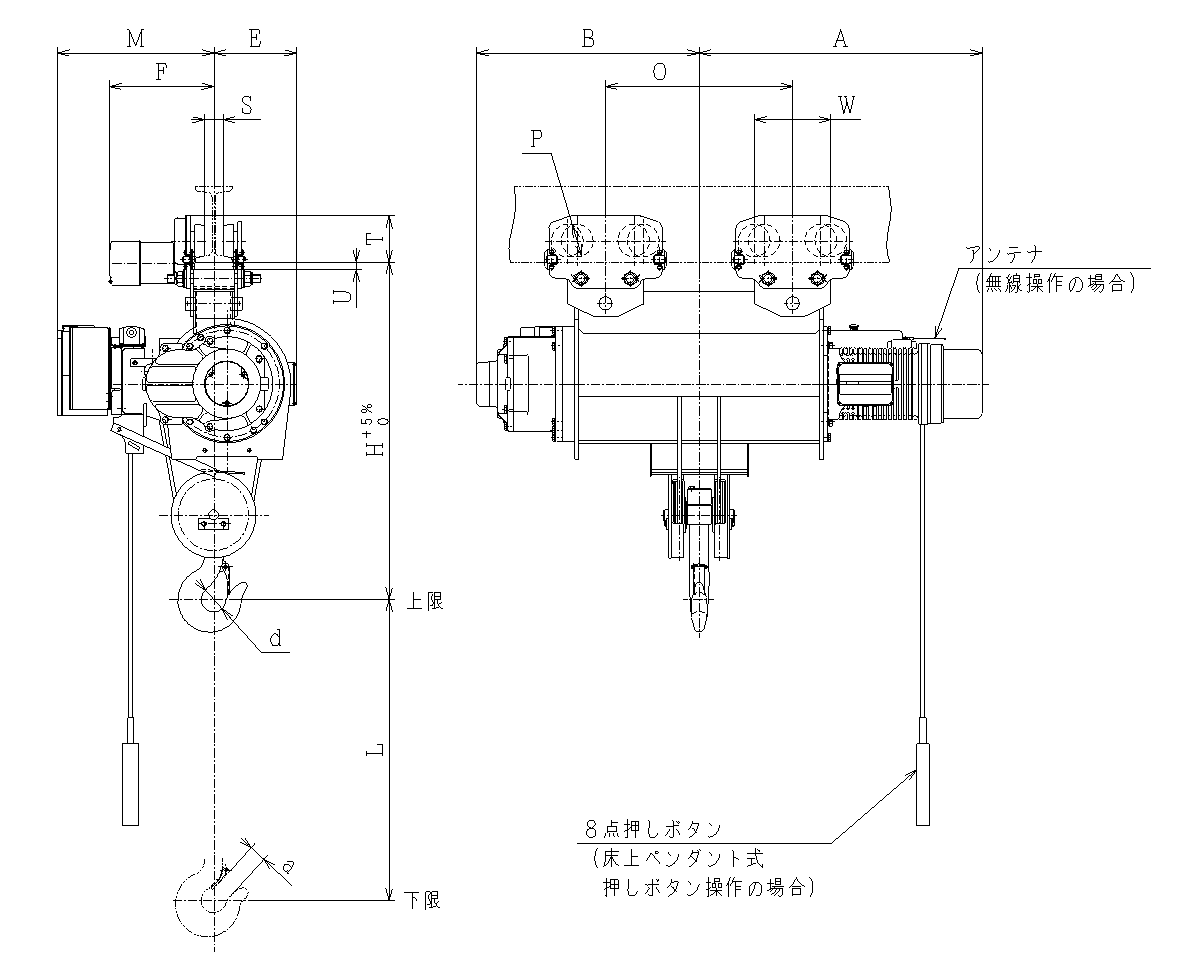

7.5t、10t

普通形ホイスト　Super V5 series　7.5t、10t

シリーズ Super V5 series
形
式		 巻上・横行
インバータ
(2速形)		 ペンダント式
押ボタン操作		 5M-T55-W5 5HM-T55-W5 7.5M-T55-W5 7.5HM-T55-W5 10M-T55-W5 10HM-T55-W5
無線操作 5M-T55-WM54 5HM-T55-WM54 7.5M-T55-WM54 7.5HM-T55-WM54 10M-T55-WM54 10HM-T55-WM54
巻上・横行
インバータ
(1速形)		 ペンダント式
押ボタン操作		 - - - - - -
無線操作 - - - - - -
巻上のみ
インバータ		 ペンダント式
押ボタン操作		 5M-T55-V5 5HM-T55-V5 7.5M-T55-V5 7.5HM-T55-V5 10M-T55-V5 10HM-T55-V5
無線操作 5M-T55-VM54 5HM-T55-VM54 7.5M-T55-VM54 7.5HM-T55-VM54 10M-T55-VM54 10HM-T55-VM54
定格荷重(t) 5 7.5 10
概略寸法(mm) L 8,000 12,000 8,000 12,000 8,000 12,000
H 1,190 1,345 1,515
A 845 955 1,075 1,150 1,075 1,150
B 690 800 830 905 885 960
M 525 640 670
E 305 340 360
W 250/330 230/310 230/310 250/330
O - 560 760 650 786
K - - -
J - - -
⌀d 90 100 100
⌀P 156/140 128/128 156/140
a 58 69 69
最小屈曲半径(m) 直線/3.0 直線/直線 直線/直線
使用I形鋼との隙間(mm) F S T U F S T U F S T U
200×100×7 - - - - - - - - - - - -
250×125×7.5 - - - - - - - - - - - -
300×150×11.5 450 77 225 30/30 440 77 186 28/28 450 77 225 30/30
450×175×11 463 102 223 32/32 453 102 184 30/30 460 102 225 30/30
600×190×13 - - - - 461 117 189 25/25 468 117 230 25/25
概略質量(kg) 715 780 975 1,035 1,285 1,345
*
W、P寸法は[駆動側/従動側]を示します。
*
U寸法は[低揚程/高揚程]を示します。
*
最小屈曲半径は[横行インバータ/横行商用]を示します。
*
特にご指定がない場合は、　　のI形鋼寸法に合わせて納入します。
*
電子部品を搭載していますので、横行用・走行用ストッパには必ず緩衝材を取り付けるか緩衝機構を設けてください。

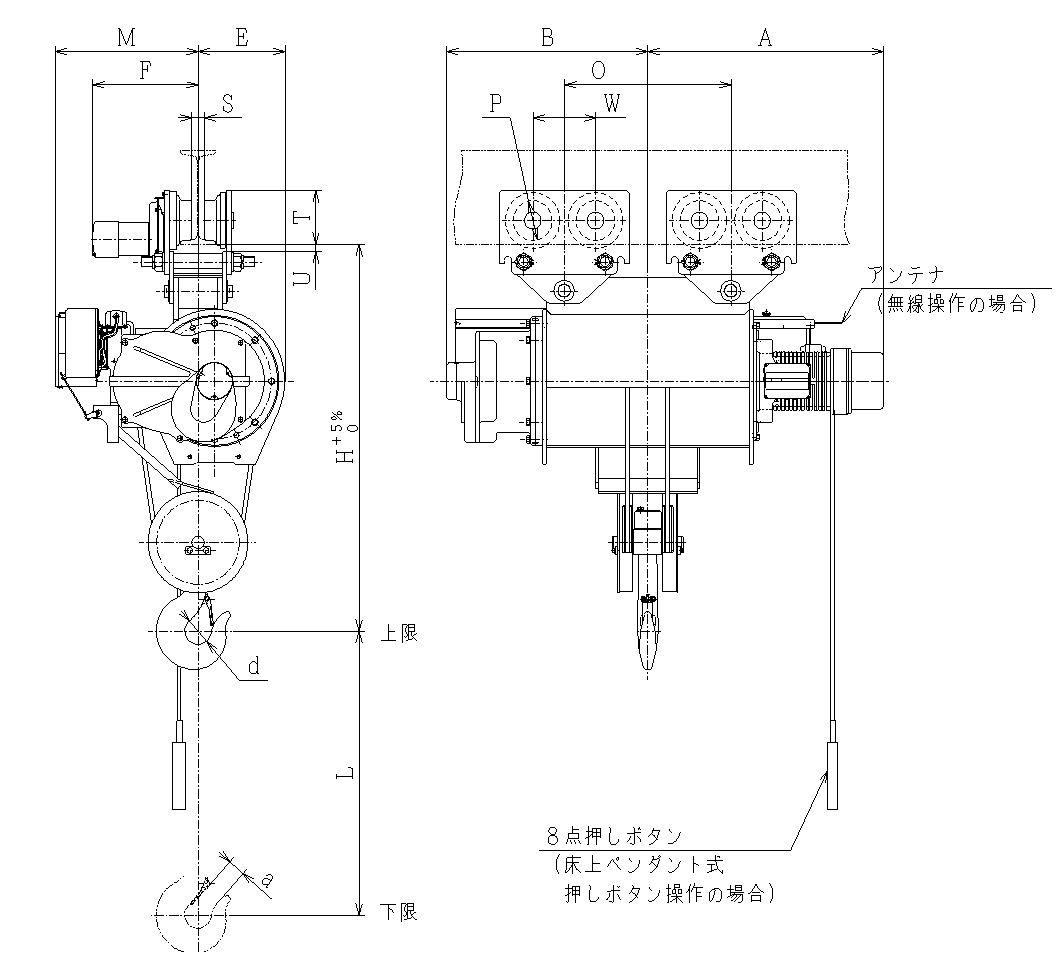

15t、20t

普通形ホイスト　Super V5 series　15t、20t

シリーズ V8 series（SV5）
形
式		 巻上・横行インバータ
(2速形)		 ペンダント式押ボタン操作 15M-T88-W5 15HM-T88-W5 20HM-T88-W5
無線操作 15M-T88-WM54 15HM-T88-WM54 20HM-T88-WM54
巻上・横行インバータ
(1速形)		 ペンダント式押ボタン操作 15M-T88-5 15HM-T88-5 20HM-T88-5
無線操作 - - -
巻上のみインバータ ペンダント式押ボタン操作 - - -
無線操作 - - -
定格荷重(t) 15 20
概略寸法(mm) L 8,000 12,000 12,000
H 1,865 2,010
A 1,060 1,160 1,210
B 950 990 1,040
M 705 705
E 427 427
W 309/309 309/309
O 820 900
K - -
J - -
⌀d 130 165
⌀P 190/190 190/190
a 86 108
最小屈曲半径(m) 直線/直線 直線/直線
使用I形鋼との隙間(mm) F S T U F S T U
200×100×7 - - - - - - - -
250×125×7.5 - - - - - - - -
300×150×11.5 - - - - - - - -
450×175×11 524 62 280 30/30 524 62 280 30
600×190×13 532 77 285 25/25 532 77 285 25
概略質量(kg) 2,145 2,395 2,745
*
W、P寸法は[駆動側/従動側]を示します。
*
U寸法は[低揚程/高揚程]を示します。
*
最小屈曲半径は[横行インバータ/横行商用]を示します。
*
特にご指定がない場合は、　　のI形鋼寸法に合わせて納入します。
*
電子部品を搭載していますので、横行用・走行用ストッパには必ず緩衝材を取り付けるか緩衝機構を設けてください。
