| 形式 | 巻上・横行インバータ | ペンダント式押ボタン操作 | 5L-T55-W5 | 5HL-T55-W5 | |||
|---|---|---|---|---|---|---|---|
| 無線操作 | 5L-T55-WM54 | 5HL-T55-WM54 | |||||
| 巻上のみインバータ | ペンダント式押ボタン操作 | 5L-T55-V5 | 5HL-T55-V5 | ||||
| 無線操作 | 5L-T55-VM54 | 5HL-T55-VM54 | |||||
| 定格荷重(t) | 5 | ||||||

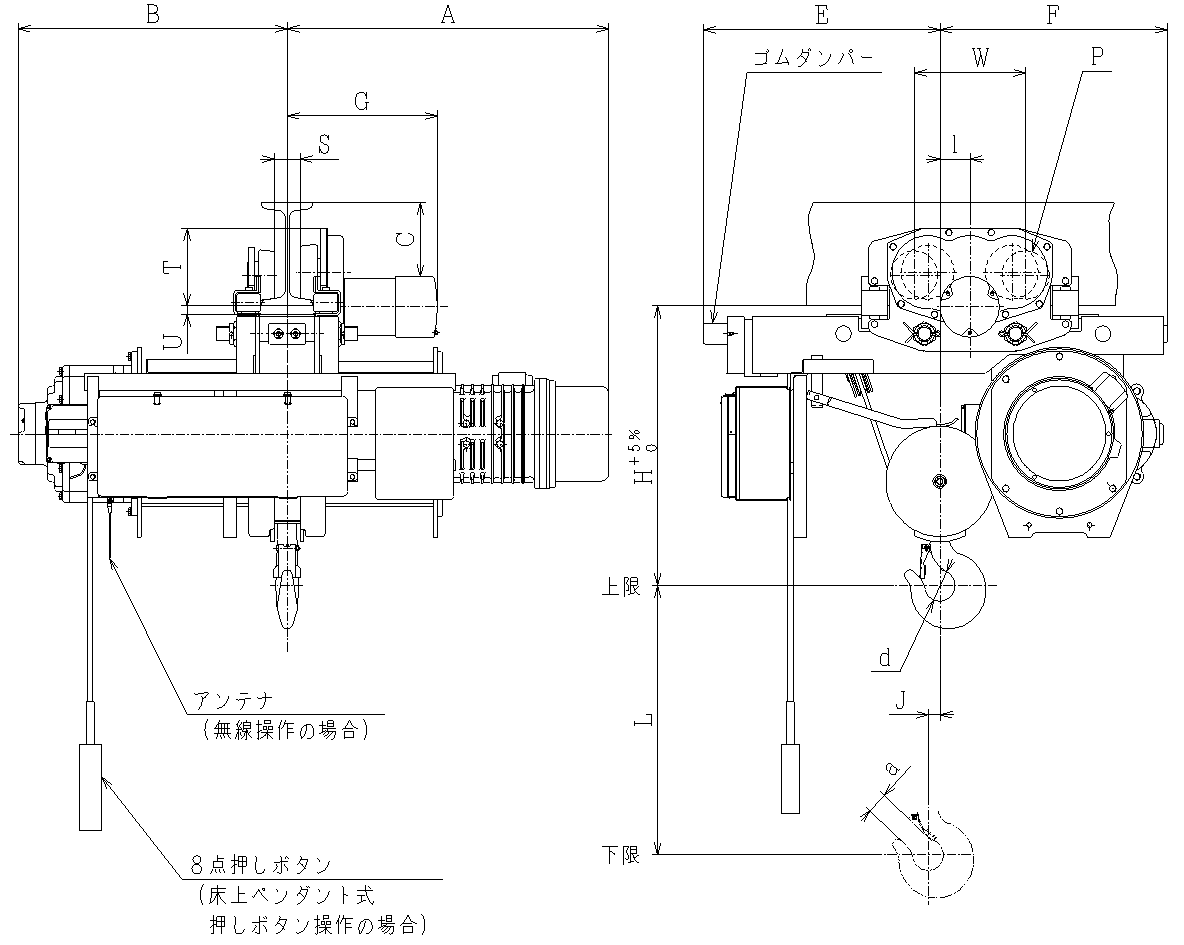

| 概略寸法(mm) | L | 6,000 | 11,000 | ||||
| H | 810 | ||||||
| A | 845 | 955 | |||||
| B | 690 | 800 | |||||
| E | 705 | ||||||
| F | 675 | ||||||
| W | 250/330 | ||||||
| J | 35 | ||||||
| d | 90 | ||||||
| P | 156/140 | ||||||
| a | 58 | ||||||
| ℓ | 89 | ||||||
| 最小屈曲半径(m) | 直線/3.0 | ||||||
| 使用I形鋼との隙間(mm) | G | S | T | U | |||
| 300×150×11.5 | 450 | 77 | 225 | 23 | |||
| 450×175×11 | 463 | 102 | 223 | 25 | |||
| 概略質量(kg) | 770 | 840 | |||||
