電気ホイスト：周辺機器

サドル用インバータユニット

サドル用インバータユニット 写真

荷振れ抑制機能を搭載し、さらに安全性が向上します。

現行品のN-1C4、N-5C4、N-10S4に加え、
新たにN-10C4、N-30C4、N-30S4をラインアップしました。

形式 適用クレーン
定格容量		 週電流遮断器 主電源開閉器 漏電遮断器
N-1C4 1t 〇 〇 ×
N-5C4 5t 〇 〇 ×
N-10S4 10t × × ×
N-10C4 10t 〇 〇 〇
N-30S4 30t × × ×
N-30C4 30t 〇 〇 〇

荷振れ抑制機能標準搭載

日立ホイスト「Super V5 series」「Super V4 series」およびＫseries（30ｔ以下）と組み合わせてご使用いただくことで、横行／走行2軸で荷振れを抑制することができます。

日立ホイスト「Super V4 series」の荷振れ軽減比較動画
日立ホイスト「Super V4 series」の
荷振れ軽減比較動画

（ご注意）

  1. サドル用インバータユニットのみでは、本機能はご使用いただけません。
  2. サドル用インバータユニットは商用ホイストとも組み合わせ可能ですが、本機能はご使用いただけません。
  3. K seriesホイストの場合、N-30C4との組み合わせはできません。
  4. 本機能は工場出荷時無効設定です。ご使用になる場合は取扱説明書を参照し、有効設定にしてください。
  5. 本機能は荷振れが無い状態で搬送を開始することが必要です。荷振れがある状態で搬送を開始すると、荷振れ抑制機能の効果が出ない場合があります。
  6. 本機能有効時、荷振れを抑えるため操作OFF後の減速停止中に一旦加速する場合がありますので、つり荷の移動方向には、人や設備、部品などの物が無いことを確認のうえ運転操作してください。
  7. 1段目(低速)操作時は本機能が無効になり、通常のクッションスタート・ストップ動作をします。
荷振れ抑制方向 荷振れ抑制のためのシステム構成
インバータホイスト 通信ケーブル サドル用インバータユニット
横行
+
走行

Super V5 series、
Super V4 series
または、Ｋseries

インバータホイスト形状		 ※お客さま準備
  • 推奨通信用ケーブル
  • メーカ：大電株式会社
  • 形　名：ロボトップ DF-SB
  • 対　数：3（6芯）
  • 芯線サイズ：AWG20（0.5mm2）
 下記いずれかを使用
  • ・N-1C4
  • ・N-5C4
  • ・N-10C4　　・N-10S4
  • ・N-30C4＊　・N-30S4

＊ K seriesとの組み合わせは不可

USBメモリへの稼働データ保存機能標準搭載

始動回数、運転時間、異常発生情報や各種設定情報などの運転情報をUSBメモリに保存可能です。
USBメモリに保存したデータは、PCで確認可能ですので、稼働状況の管理などにご使用いただけます。

（ご注意）

  1. 運転情報データはテキスト形式で出力します。
  2. USB メモリは付属しておりません。

クレーンシステムへの取り付けが容易

遮断器・主電源開閉器を標準装備しているので、共用保護盤は不要です。
また、動作状態などを出力するリレーと、操作入力以外に外部入力回路を標準搭載しました。
クレーンシステム構成にご活用いただけます。

外部出力：N-1C4、N-5C4　1 系統　　　N-10S4、N-10C4、N-30S4、N30C4　3 系統
外部入力：N-1C4、N-5C4　2 系統　　　N-10S4、N-10C4、N-30S4、N30C4　5 系統

（ご注意）
   N-10S4、N-30S4 は遮断器・主電源開閉器を装備しておりません。お客さまでご準備ください。

仕様表

形式 N-1C4 N-5C4 N-10C4 N-10S4 N-30C4 N-30S4
適用ホイスト 1t以下 2〜5t 7.5〜10t 15〜30t
適用サドル形式 ※1
  • ●TH5-10※2
  • ○TLM5-10
  • 　SL5-10
  • 　SLM5-10
  • ●TH5-28
  • ●TH5-30
  • ○TH5-56
  • ●THL6-30
  • ○THL6-56
  • ○TLM6-28
  • ○TLM6-30
  • ○TLM6-45※3
  • 　SL6-28
  • 　SL5-30
  • 　SL5-56
  • 　SLM5-28
  • 　TLU5-28※4
  • 　TLU5-56※5
  • ●TH6-75
  • ●TH6-100
  • ●TLM6-100
  • 　GU-45
  • 　GU5-56
  • 　GU5-75

上記以外のサドルの場合は、
適用サドルモータ出力の
範囲内でご使用ください。※6
  • ●TLM5-150

上記以外のサドルの場合は、
適用サドルモータ出力の
範囲内でご使用ください。※6
適用サドル
モータ		 出力 0.36kW×2
以下		 0.84kW×2
以下		 2.9kW×2以下 5.5kW×2以下または
2.9kW×4以下
極数 4極
主電源開閉器 搭載 搭載 搭載 非搭載 搭載 非搭載
定格
電流		 200V級 50A 50A 125A ― 125A ―
400V級 ― 50A 65A ― 65A ―
過電流開閉器 搭載 搭載 搭載 非搭載 搭載 非搭載
定格
電流		 200V級 20A 50A 100A ― 150A ―
400V級 ― 50A 50A ― 75A ―
漏電開閉器 非搭載 非搭載 搭載 非搭載 搭載 非搭載
感度
電流		 200V級 ― ― 100mA ― 100mA ―
400V級 ― ― 200mA ― 200mA ―
定格
電流		 200V級 ― ―

　 サドル用：30A
 ホイスト用：60A

 ―

　 サドル用：50A
 ホイスト用：100A

 ―
400V級 ― ―

　 サドル用：15A
 ホイスト用：30A

 ―

　 サドル用：30A
 ホイスト用：50A

 ―
電源 200V級 200V 50Hz/60Hz、220V 60Hz
400V級 ― 400V 50Hz/60Hz、440V 60Hz
操作電圧 200V級 AC200VまたはAC220V
400V級 ― AC200V（ダウントランス内蔵）
給電方式

ケーブル給電
（コレクタ・バスダクトなど接触式集電子をご使用の場合は、必ずダブルトロリにしてください）
出力周波数

6〜120Hz（可変速範囲は、適用サドルにより異なります）
工場出荷時は、低速6Hz、高速60Hzに設定してあります
反復定格 6〜60Hz 負荷時間率 ： 25%ED、 始動頻度 ： 250回/h
61〜90Hz 負荷時間率 ： 25%ED、 始動頻度 ： 150回/h
91〜120Hz 負荷時間率 ： 25%ED、 始動頻度 ： 110回/h
保護構造

JIS C 0920 IP44（屋外で使用する際には、ユニットに屋根などを設けてください）
周囲温度 −10℃〜40℃（ 凍結なきこと）
湿度 90%以下（ 結露なきこと）
塗装色 マンセル2.5B　2.5/1
概略質量 200V級 17kg 17kg
  • 合　　計：55kg
  • 開閉器部：22kg
  • ｲﾝﾊﾞｰﾀ部：33kg
 33kg
  • 合　　計：79kg
  • 開閉器部：22kg
  • ｲﾝﾊﾞｰﾀ部：57kg
 57kg
400V級
19kg
  • 合　　計：62kg
  • 開閉器部：28kg
  • ｲﾝﾊﾞｰﾀ部：34kg
 34kg
  • 合　　計：86kg
  • 開閉器部：28kg
  • ｲﾝﾊﾞｰﾀ部：58kg
 58kg
架設方式 取付穴を利用し、 クレーンに取り付けてください。
塗装色
  • 外部出力1点、外部入力2点標準装備
  • 警報、照明用電磁接触器取付スペースあり
  • ・外部出力3点、外部入力5点標準装備
  • ・警報、照明用電磁接触器取付スペースあり
     （N-10C4、N-30C4の場合）
※1
SL-6 は、モータ極数 2極のためご使用できません。
※2
TH5-10 を使用し、ホイストの定格荷重が2tの場合は、N-5C4をご使用ください。
※3
反復定格は60Hz の場合：25%ED、150 回/h、90Hz の場合：25%ED、110回/h になります。
※4
200V級の場合、ホイストの定格荷重が1t以下の場合は、N-1C4をご使用ください。
※5
5t以下のホイストでご使用ください。
※6
記載している出力のすべてのモータについて動作を保証するものではありません。

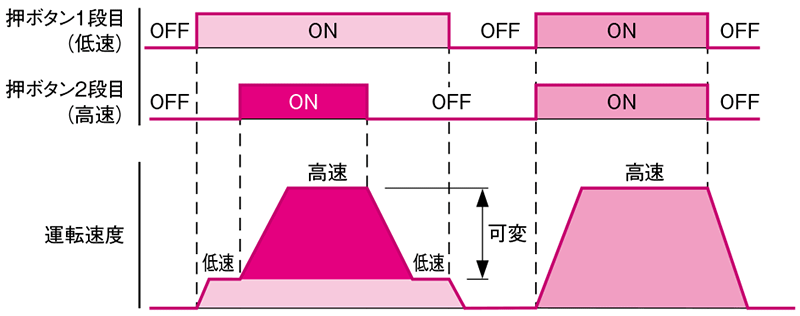

運転パターンと押ボタン操作

押ボタンの1段目は低速に、2段目は高速にセッティングしてあります。
最初から高速使用する場合は、2段目まで押し込むと作動します。

運転パターンと押ボタン操作
運転パターンと押ボタン操作

電気配線概略図

電気配線概略図
拡大する

（ご注意）

  1. 主電源開閉器は緊急時の電源遮断を兼ねております。操作部には「入」「切」ボタン付きを使用し、主電源開閉器の操作が可能なように配線してください。
  2. N-10C4、N-30C4 の場合、納入形態は主電源開閉器制御盤と、インバータ制御盤が別梱包になります。
    主電源開閉器制御盤とインバータ制御盤間の接続ケーブルは主電源開閉器制御盤に取り付けて納入しますので、納入後、接続図を参照しインバータ制御盤に配線してください。

外形寸法図

取り付け方向は、図示Aを上側に、Bを下側にしてください。

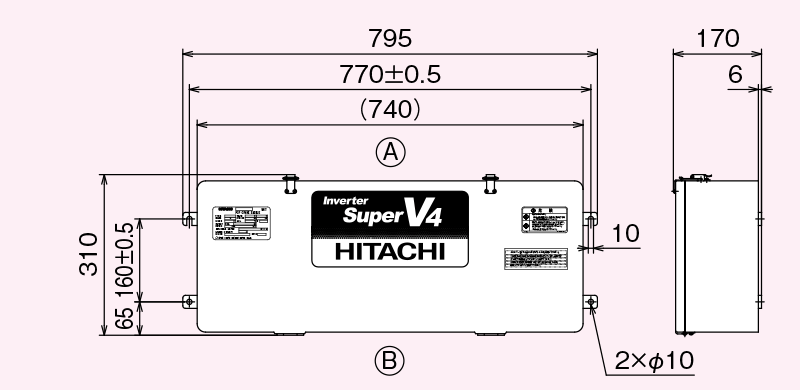

N-1C4、N-5C4

外形寸法図　N-1C4、N-5C4
拡大する

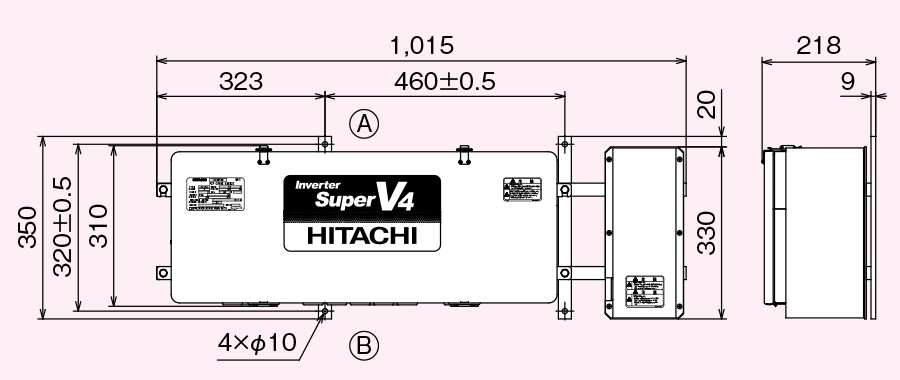

N-10C4

外形寸法図　N-10C4
拡大する

N-10S4

外形寸法図　N-10S4
拡大する

N-30C4

外形寸法図　N-30C4
拡大する

N-30S4

外形寸法図　N-30S4
拡大する

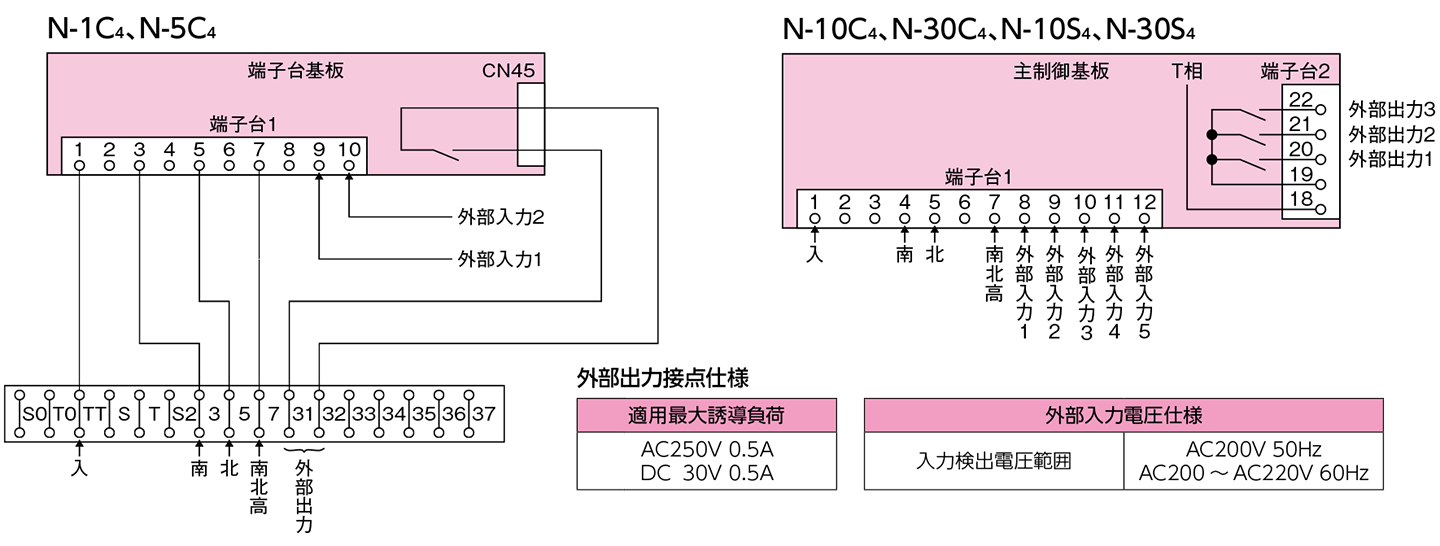

外部出力／入力機能

外部出力／入力機能
拡大する

（ご注意）

  1. 誘導負荷は接続しないでください。
  2. 操作電圧と同位相を入力してください。

外部出力に割付け可能な信号一覧

No. 出力信号名 信号出力タイミング
1 走行動作可能状態 走行動作可能時
2 走行異常検出 走行関係の異常検出時
3 走行動作中 走行インバータ周波数出力中
4 走行リミット動作 走行リミット動作検出時
5 操作状態 操作入力検出時
6 メンテナンスアラーム出力 メンテナンスアラーム出力時

外部入力に割付け可能な信号一覧

No. 出力信号名 信号出力タイミング
1 走行操作入力 高速（2速目）運転実施
2 走行動作制御 運転禁止または、高速（2速目）運転禁止（設定によりどちらか一方を選択）
3 走行速度増速 入力時間により、運転速度を無段階に可変
4 走行速度減速
5 速度増減速初期化 No.3、4で可変した速度を初期値に戻す
6 走行リミット 走行リミット状態による動作制御

クレーン制御ユニット

走行用電磁接触器とクレーンの電源入切用電磁接触器および、遮断器をひとつの盤に収納していますので、クレーン製作のまとめが容易です。

寸法図

寸法図

仕様表

形式 SSB-20 SSB-50
電源(三相) 200V 50/60Hz、220V 60Hz
適用走行用
電動機		 0.36kW×2まで 0.84kW×2まで
適用ホイスト 1/2〜1t 2〜5t
適用サドル形式

TH5-10
TLM5-10
SL5-10
SLM5-10

TH5-28、 TH5-30、 TH5-56
THL6-30、 THL6-56
TLM6-28、 TLM6-30、 TLM6-45
SL5-28、 SL5-30、 SL5-56
SLM5-28

走行用電磁
接触器		 2Fコンタクタ（200V）×1（定格使用電流20A）
遮断器 SXK60-C
(定格電流20A) (定格電流50A)
電源入切用
電磁接触器		 HS-50(定格使用電流50A)
保護構造 屋内防じん形
周囲温度 −10℃〜40℃
概略質量 10kg
塗装色 マンセル　5Y7/1

クレーンサドル用アースブラシ

  • 接地を簡便に行う場合はアースブラシをご使用ください。
  • クレーンサドルへの取り付け位置は無軌条クレーンサドルおよびサスペンション形ウレタンホイールサドルの寸法図を参照ください。

構造および寸法

無軌条クレーンサドル用

無軌条クレーンサドル用

サスペンション形サドル用

サスペンション形サドル用

ロードリミッタ

重すぎる荷をうっかりつってしまったり、操作中に誤ってほかのものを引っかけたりして起こす、大きな危険や災害。これをシャットアウトするために開発したのがロードリミッタで、過荷重検出後、敏速に巻上げを停止します。

  • 日立ホイストへ電気配線のみで簡単に取り付けられます。(ワイヤーロープ交換などメンテナンスの際に取り外す必要はありません。)
  • 電子部品で構成されていますので、応答が敏速です。

ロードリミッタ
LL-70E、LL-100E

寸法図

寸法図

仕様表

形式
仕様		 E形ロードリミッタ
LL-70E LL-100E
適用機種

Vシリーズ
    1/2〜10t
モートルブロック
    F形1〜5t
    L形1/2t
    S形1〜5t

Vシリーズ
    15t以上
電源 200V 50/60Hz、220V 60Hz
電源電圧変動範囲 定格電圧の±10%
周囲温度範囲 -10℃〜40℃(凍結なきこと)
概略質量 3.5kg
その他 復帰方式：巻下げ復帰／復帰時間：0.3秒以下

使用上の注意事項

  • じんあいの非常に多い所(鋳物工場など)や、腐食性ガスのある所(メッキ工場や海岸のすぐ近くの工場など)では防じんケースや防食密閉ケースに入れて使用する必要がありますので別途ご相談ください。
  • 屋外で使用される場合には、雨などかからないようにしてご使用ください。
  • ホイストモータの電源が400V級の場合でもご使用いただけますが、操作回路および本装置に供給する電源は、ダウントランスなどを使用し、上記電源に合わせてください。
