設備監視システム「FitLive」と荷振れ抑制機能を標準搭載
日立ホイスト「Super V5 series」：ダブルレール形ホイスト

仕様一覧

ダブルレール形ホイスト　Super V5 series

普通形ホイスト　Super V5 series

ローヘッド形ホイスト　Super V5 series

ダブルレール形ホイスト

5t

2t〜5t

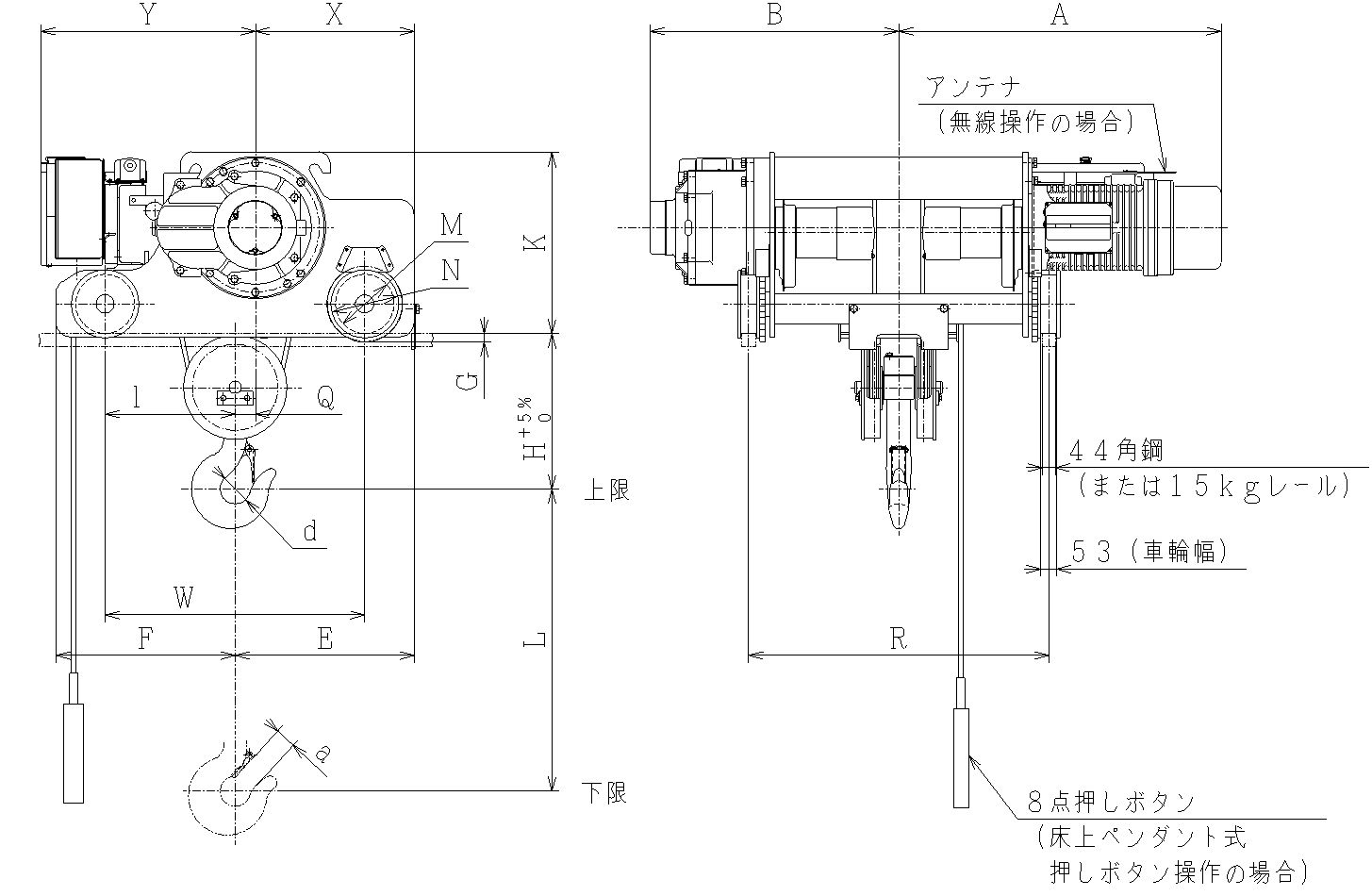

7.5t、10t

7.5t、10t

シリーズ Super V5 series
形
式		 巻上・横行インバータ
(2速形)		 ペンダント式押ボタン操作 5D-T55-W5 5HD-T55-W5 7.5D-T55-W5 7.5HD-T55-W5 10D-T55-W5 10HD-T55-W5
無線操作 5D-T55-WM54 5HD-T55-WM54 7.5D-T55-WM54 7.5HD-T55-WM54 10D-T55-WM54 10HD-T55-WM54
巻上・横行インバータ
(1速形)		 ペンダント式押ボタン操作 - - - - - -
無線操作 - - - - - -
巻上のみインバータ ペンダント式押ボタン操作 5D-T55-V5 5HD-T55-V5 7.5D-T55-V5 7.5HD-T55-V5 10D-T55-V5 10HD-T55-V5
無線操作 5D-T55-VM54 5HD-T55-VM54 7.5D-T55-VM54 7.5HD-T55-VM54 10D-T55-VM54 10HD-T55-VM54
定格荷重(t) 5 7.5 10
概略寸法(mm) L 8,000 12,000 8,000 12,000 8,000 12,000
H 560 515 680
K 590 600 600
R 900 1,150 1,000 1,150 1,000 1,150
E 550 615 650
F 530 605 615
W 850 865 915
X 495 548 580
Y 605 730 735
A 845 955 1,075 1,150 1,075 1,150
B 690 800 830 905 885 960
⌀d 90 100 100
Q 55 67 70
ℓ 425 433 445
⌀M 160 195 195
⌀N 190 225 225
G 26 29 29
a 58 69 69
使用レール 38角鋼または12kgレール 44角鋼または15kgレール 44角鋼または15kgレール
車輪幅(mm) 49 53 53
概略質量(kg) 700 770 1,115 1,175 1,315 1,405
*
電子部品を搭載していますので、横行用・走行用ストッパには必ず緩衝材を取り付けるか緩衝機構を設けてください。

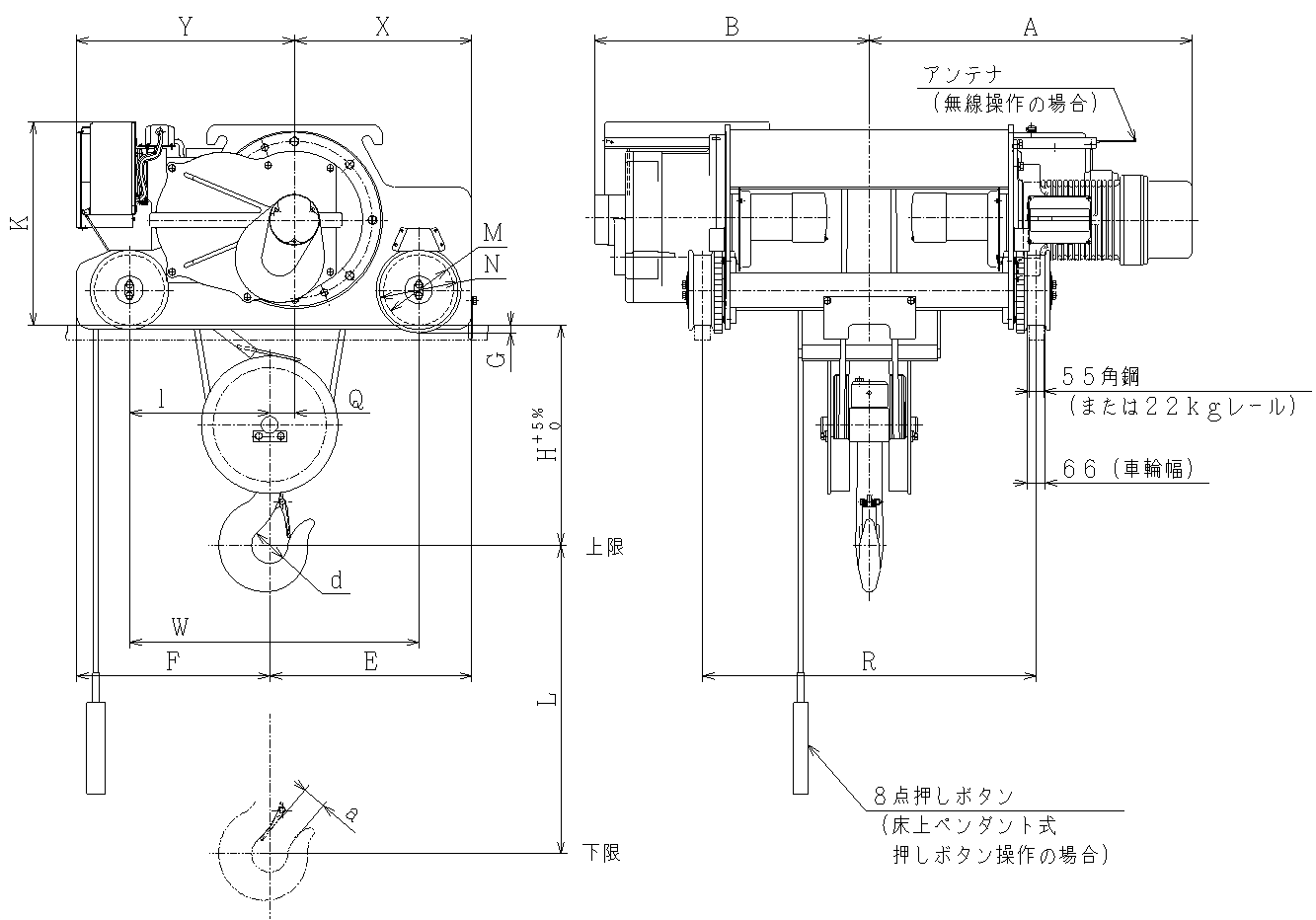

15t、20t

15t、20t

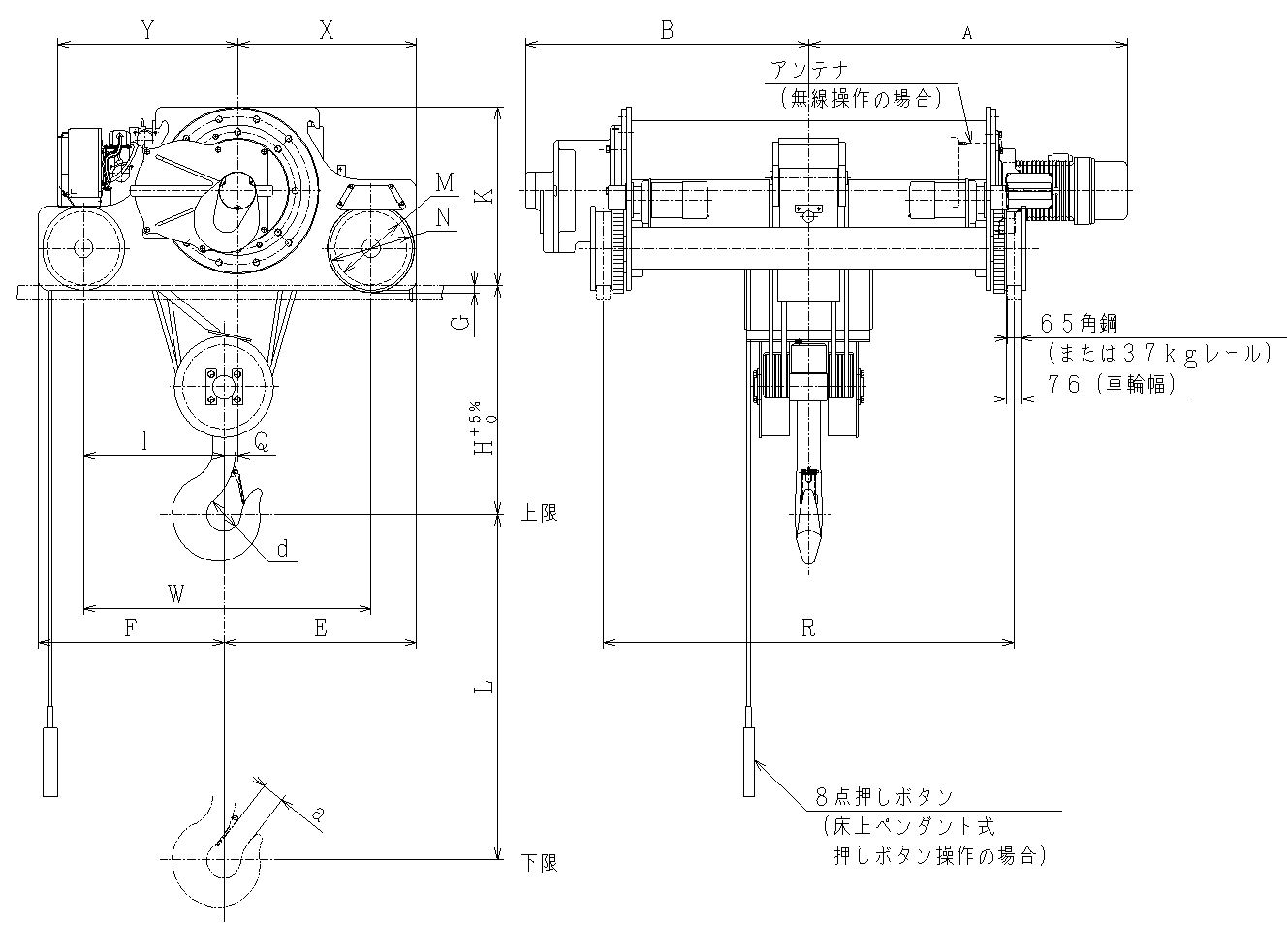

30t

30t

シリーズ V8 series（SV5）
形
式		 巻上・横行インバータ
(2速形)		 ペンダント式押ボタン操作 15D-T88-W5 15HD-T88-W5 20HD-T88-W5 30HD-T88-W5
無線操作 15D-T88-WM54 15HD-T88-WM54 20HD-T88-WM54 30HD-T88-WM54
巻上・横行インバータ
(1速形)		 ペンダント式押ボタン操作 15D-T88-5 15HD-T88-5 20HD-T88-5 30HD-T88-5
無線操作 - - - -
巻上のみインバータ ペンダント式押ボタン操作 - - - -
無線操作 - - - -
定格荷重(t) 15 20 30
概略寸法(mm) L 8,000 12,000 12,000 12,000
H 785 930 1,090
K 730 730 850
R 1,000 1,200 1,300 2,000
E 740 740 935
F 700 700 905
W 1,040 1,040 1,400
X 640 640 870
Y 790 790 875
A 1,060 1,160 1,210 1,560
B 960 990 1,040 1,390
⌀d 130 165 165
Q 89 91 65
ℓ 505 505 685
⌀M 250 250 350
⌀N 282 282 400
G 28 28 38
a 86 108 108
使用レール 55角鋼または22kgレール 55角鋼または22kgレール 65角鋼または37kgレール
車輪幅(mm) 66 66 76
概略質量(kg) 1,955 2,105 2,255 4,205
*
電子部品を搭載していますので、横行用・走行用ストッパには必ず緩衝材を取り付けるか緩衝機構を設けてください。
