  • ※出力0.75kW以上は別シリーズにてご案内しております。

選定例題

負荷諸元

  • 用途・・・コンベア(均一荷重)
  • 電源・・・200V 50Hz 3相
  • 負荷諸元・・・図1参照
  • 稼動時間・・・12時間/日 運転
  • 始動ひん度・・・1回/時間
  • 連結方式・・・チェーン(荷重点 軸中央)
  • 摩擦係数・・・0.2とする
  • 総機械効率・・・0.75とする

選定手順

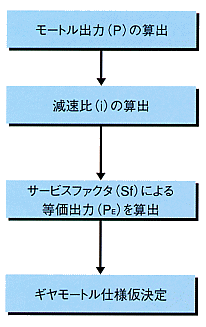

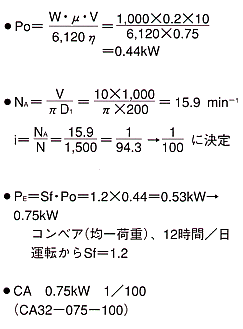

モータ出力、減速比の決定

選定手順 選定例 参照
選定手順 選定例公式 所要動力算定式
サービスファクタ

負荷トルクオーバーハングロードの確認

選定手順 選定例 参照
選定手順 選定例公式 出力軸許容
トルク表
許容オーバー
ハングロード表

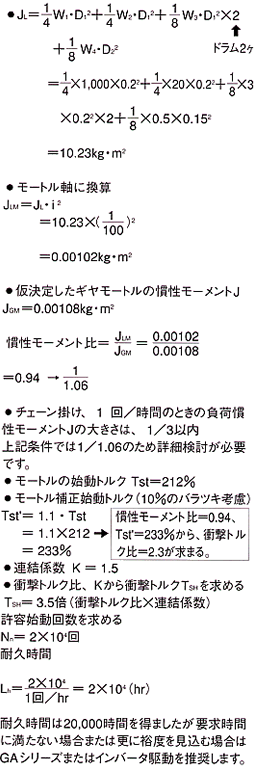

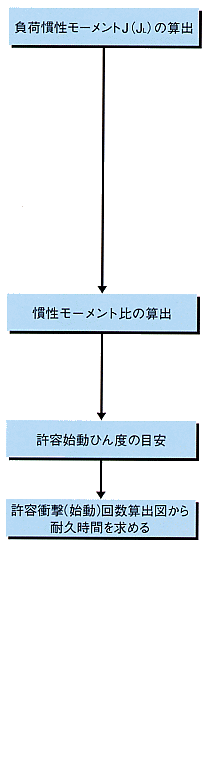

許容始動回数の確認

選定手順 選定例 参照
選定手順 選定例公式 慣性J
(GD2)の算出方法




ギヤモータの慣性モーメントJ (GD2)






許容始動
ひん度の目安

モータの
特性表


連結係数

許容衝撃
(始動)回数
算出図





機種決定

選定手順 選定例

選定手順

選定例公式
