モータ
生産終了機種に関して：

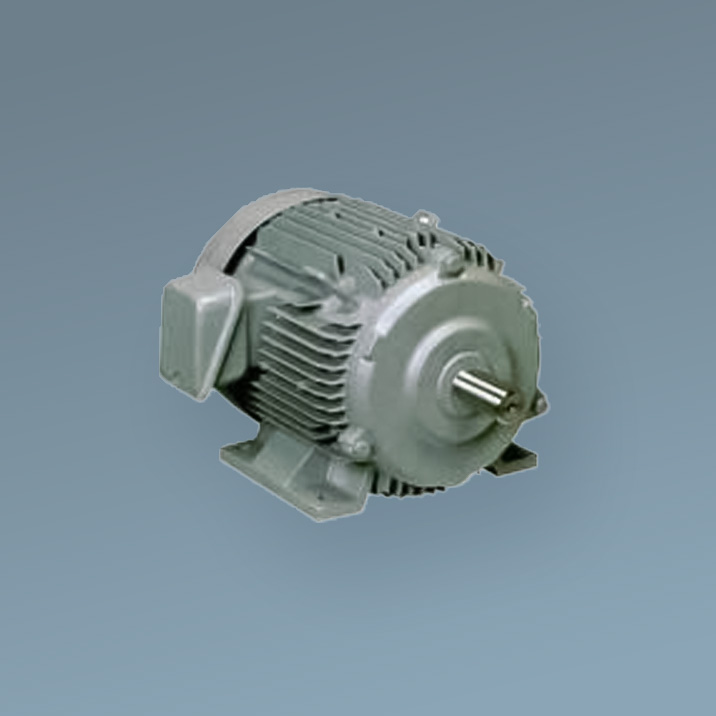

三相モータ ザ・モートル
モータのハウジングにアルミ合金採用。大幅な小型・軽量化を実現しました
※出力0.75kW以上は別シリーズにてご案内しております。
目次
特長

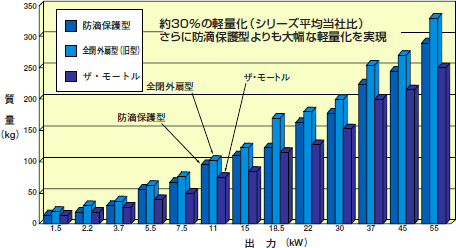

質量で約30%、容積で約10%(当社比)の、小型・軽量化を実現
アルミ合金フレームの採用により、シリーズ平均約30%の軽量化と約10%の小型化を実現。従来のパワフルな動力性能と合わせて、より幅広い製品分野に対応します。
従来どおりの取り付け方法で、互換性を維持
モータ本体を小型化しても、取り付け寸法はJIS規格で統一。互換性についての心配はありません。
配線のしやすさを考えて、端子箱上取り付けタイプをシリーズ化
モータ取付け時の省スペース化、配線方向の変更が可能です。
定評ある「サイレントパワー」シリーズの、低騒音・低振動特性を継承
高精度の工作技術、高調波低減設計など、定評ある「サイレントパワー」シリーズの技術を継承。従来機と同等レベルの低騒音・低振動を実現しています。
日立のモータ技術の結集、それが「ザ・モートル」シリーズ
初の純国産モータを手がけてから約85年。日立のモータ技術の結集という意味を込めて、アルミ合金フレームを採用したモータのシリーズを「ザ・モートル」と名付けました。
全閉外扇屋外型モータ
普通構造のモータを屋外で長く使用しますと、直接風雨にさらされるため、絶縁は抵抗の低下、軸受への浸水などの故障を生じ、モータの寿命も短かくなります。このような条件では、屋外型モータ(IP44)を使用します。
防水性を追求
軸貫通部には、防水カバー、防水スリンガを取り付けており、屋外に設置して使用する場合や、屋内でもまれに水がかかる危険性のある作業環境下で使用する場合に適しています。
防湿絶縁の採用
防水性に加えて、湿度変化に十分耐えられるように防湿絶縁効果を施しています。
小型、軽量
アルミ合金フレームを採用した『ザ・モートル』シリーズにより小型・軽量化を実現。しかも国際的に互換性のあるIEC寸法を採用しています。
- 標凖の据え付け方向で、軸受方向で、軸受部の水抜き穴が下になるように設計されていますので、標準以外の据え付けをする場合はあらかじめご相談ください。
端子箱
端子箱は防水構造で、外部導線の引き込み方式および電線管ネジ寸法は表1を日立標準とします。
枠番180M以下
端子箱の取り付け位置は、負荷側からみて左側を標準としますが、右側に変えることもできます。また、口出し方向は、反負荷側向きを標準としていますが、上向き・下向きなどにも変更も可能です。ただし下向きの場合は、ベースを使用してください。
枠番180L以上
端子箱の取り付け位置は上部を標準とし、口出し方向は負荷側からみて左向きを標準としていますが、右向き・負荷側向き・反負荷側向きのいずれも変更可能です。
その他
グリース交換型モータ(2極37kW以上)では、モータ上部にグリースニップルを設けています。端子箱より配管を施される場合は、グリース補給作業空間との干渉にご注意ください。
枠番63M
枠番71M～112M※3
枠番132S～180M※3
枠番180L以上
-
図は三相モータのものです。
枠番71M～112Mおよび132Sにおいては、「ザ・モートルNeo100」シリーズの場合異なりますのでご注意ください。
| 枠番号および出力(kW) | 電線管ネジ | 適用電圧(V) |
|---|---|---|
| 63M | PF 1/2 (16) | 200V級 または 400V級 |
| 71M～90L | PF 3/4 (22) | |
| 100L、112M | PF 1 (28) | |
| 132S、132M | PF 1-1/4 (36) | |
| 160M、160L | PF 1-1/2 (42) | |
| 180M以上の枠に15kW以下を入れる場合 | PF 1-1/2 (42) | |
| 18.5～30kW | PF 2 (54) | |
| 37、45kW | PF 2-1/2 (70) | |
| 55kW | PF 3 (82) | |
| 75、90kW | PF 2-1/2 (70) | 400V級 |
| 100、132kW | PF 3 (82) |
- 電線管ネジの( )内は電線管呼び寸法(mm)を示します。
- 引き込み方式は電線管ネジ結合式を標準としますが、ご要望によりコンジットパッキン方式、ベルマウスパッキン式とすることができます。
ラインアップ
三相モータのラインアップとして、製作範囲・区分をあわせてご紹介。
一般用
全閉外扇型(脚取り付け型)
- 出力0.75kW以上は別シリーズにてご案内しております。
型式 |
TO-K、TFO-K、KK |
||
|---|---|---|---|
出力(kW) |
2極 |
4極 |
6極 |
0.1 |
― |
○ |
― |
0.2 |
○ |
○□ |
― |
0.3 |
― |
○ |
― |
0.4 |
よりお選びください |
よりお選びください |
よりお選びください |
0.75 |
|||
1.5 |
|||
2.2 |
|||
3.7 |
|||
5.5 |
|||
7.5 |
|||
11 |
|||
15 |
◎ |
||
18.5 |
◎ |
◎ |
|
22 |
◎ |
◎ |
◎ |
30 |
◎ |
◎ |
◎ |
37 |
◎ |
◎ |
◎ |
45 |
◎ |
◎ |
◎ |
55 |
◎ |
◎ |
◎ |
75 |
△ |
◎ |
◎ |
90 |
△ |
◎ |
◎ |
110 |
△ |
◎ |
◎ |
132 |
△ |
◎ |
△ |
150 |
△ |
△ |
△ |
160 |
△ |
△ |
△ |
185 |
― |
△ |
△ |
200 |
― |
△ |
△ |
220 |
― |
△ |
△ |
250 |
― |
△ |
△ |
280 |
― |
△ |
― |
300 |
― |
△ |
― |
-
○ 200V級の見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz の3仕様]
-
□ 400V級の見込生産機種 [380V/50Hz、400V/50Hz、415V/50Hz、400V/60Hz、440V/60Hz の5仕様]
-
◎ 200V級と400V級の共用品として見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz、400V/50Hz、400V60Hz、440V/60Hzの6仕様]
(各電圧に適した接続により、200V級または400V級のいずれの電圧でも使用できます) -
△ 注文生産機種
-
― 製作範囲外
立て型フランジ取り付け全閉外扇型
- 出力0.75kW以上は別シリーズにてご案内しております。
型式 |
VTO-K、VTFO-K、KK |
||
|---|---|---|---|
出力(kW) |
2極 |
4極 |
6極 |
0.2 |
― |
○□ |
― |
0.4 |
よりお選びください |
よりお選びください |
よりお選びください |
0.75 |
|||
1.5 |
|||
2.2 |
|||
3.7 |
|||
5.5 |
|||
7.5 |
|||
11 |
|||
15 |
◎ |
||
18.5 |
◎ |
☆ |
|
22 |
☆ |
◎ |
☆ |
30 |
☆ |
◎ |
☆ |
37 |
☆ |
◎ |
☆ |
45 |
☆ |
☆ |
☆ |
55 |
△ |
☆ |
△ |
75 |
△ |
△ |
△ |
90 |
△ |
△ |
△ |
110 |
△ |
△ |
△ |
132 |
△ |
△ |
△ |
150 |
― |
△ |
△ |
160 |
― |
△ |
△ |
185 |
― |
△ |
△ |
200 |
― |
△ |
△ |
220 |
― |
△ |
△ |
250 |
― |
△ |
△ |
280 |
― |
△ |
― |
300 |
― |
△ |
― |
-
○ 200V級の見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz の3仕様]
-
□ 400V級の見込生産機種 [380V/50Hz、400V/50Hz、415V/50Hz、400V/60Hz、440V/60Hz の5仕様]
-
☆ 注文生産ですが、準標準品として短納期でお届け可能な機種
-
△ 注文生産機種
-
― 製作範囲外
防滴保護型
- 出力0.75kW以上は別シリーズにてご案内しております。
型式 |
EFOUP-KK |
||
|---|---|---|---|
出力(kW) |
2極 |
4極 |
6極 |
15 |
― |
― |
◎ |
18.5 |
― |
○□ |
◎ |
22 |
○ |
○□ |
◎ |
30 |
◎ |
○□ |
◎ |
37 |
◎ |
◎ |
◎ |
45 |
△ |
◎ |
◎ |
55 |
△ |
◎ |
◎ |
75 |
△ |
◎ |
△ |
90 |
△ |
◎ |
△ |
110 |
△ |
◎ |
△ |
132 |
△ |
◎ |
△ |
-
○ 200V級の見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz の3仕様]
-
□ 400V級の見込生産機種 [380V/50Hz、400V/50Hz、415V/50Hz、400V/60Hz、440V/60Hz の5仕様]
-
◎ 200V級と400V級の共用品として見込生産機種[200V/50Hz、200V/60Hz、220V/60Hz、400V/50Hz、400V60Hz、440V/60Hzの6仕様]
(各電圧に適した接続により、200V級または400V級のいずれの電圧でも使用できます) -
△ 注文生産機種
-
― 製作範囲外
なお、下記の機種範囲は2011年9月末で生産中止しました。
- 2極 0.75～18.5kW
- 4極 0.2～15kW
- 6極 0.75～11kW
屋外型
全閉外扇型 (脚取り付け型)
- 出力0.75kW以上は別シリーズにてご案内しております。
型式 |
TOA-K、TFOA-K、KK |
||
|---|---|---|---|
出力(kW) |
2極 |
4極 |
6極 |
0.2 |
― |
○ |
― |
0.4 |
よりお選びください |
よりお選びください |
よりお選びください |
0.75 |
|||
1.5 |
|||
2.2 |
|||
3.7 |
|||
5.5 |
|||
7.5 |
|||
11 |
|||
15 |
◎ |
||
18.5 |
◎ |
☆ |
|
22 |
☆ |
◎ |
☆ |
30 |
☆ |
◎ |
☆ |
37 |
☆ |
◎ |
☆ |
45 |
☆ |
◎ |
☆ |
55 |
☆ |
◎ |
☆ |
75 |
△ |
◎ |
☆ |
90 |
△ |
☆ |
☆ |
110 |
△ |
☆ |
☆ |
132 |
△ |
☆ |
△ |
150 |
△ |
△ |
△ |
160 |
△ |
△ |
△ |
185 |
△ |
△ |
△ |
200 |
△ |
△ |
△ |
220 |
△ |
△ |
△ |
250 |
△ |
△ |
△ |
280 |
△ |
△ |
― |
300 |
△ |
△ |
― |
-
○ 200V級の見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz の3仕様]
-
□ 400V級の見込生産機種 [380V/50Hz、400V/50Hz、415V/50Hz、400V/60Hz、440V/60Hz の5仕様]
-
◎ 200V級と400V級の共用品として見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz、400V/50Hz、400V60Hz、440V/60Hzの6仕様]
(各電圧に適した接続により、200V級または400V級のいずれの電圧でも使用できます) -
☆ 注文生産ですが、準標準品として短納期でお届け可能な機種
-
△ 注文生産機種
-
― 製作範囲外
立て型フランジ取り付け全閉外扇型
- 出力0.75kW以上は別シリーズにてご案内しております。
型式 |
VTFOA-K、KK |
||
|---|---|---|---|
出力(kW) |
2極 |
4極 |
6極 |
0.4 |
よりお選びください |
よりお選びください |
よりお選びください |
0.75 |
|||
1.5 |
|||
2.2 |
|||
3.7 |
|||
5.5 |
|||
7.5 |
|||
11 |
|||
15 |
☆ |
||
18.5 |
☆ |
☆ |
|
22 |
☆ |
☆ |
☆ |
30 |
☆ |
☆ |
☆ |
37 |
☆ |
☆ |
☆ |
45 |
☆ |
☆ |
☆ |
55 |
△ |
☆ |
△ |
75 |
△ |
△ |
△ |
90 |
△ |
△ |
△ |
110 |
△ |
△ |
△ |
132 |
△ |
△ |
△ |
150 |
― |
△ |
△ |
160 |
― |
△ |
△ |
185 |
― |
△ |
△ |
200 |
― |
△ |
△ |
220 |
― |
△ |
△ |
250 |
― |
△ |
△ |
280 |
― |
△ |
― |
300 |
― |
△ |
― |
-
○ 200V級の見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz の3仕様]
-
□ 400V級の見込生産機種 [380V/50Hz、400V/50Hz、415V/50Hz、400V/60Hz、440V/60Hz の5仕様]
-
◎ 200V級と400V級の共用品として見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz、400V/50Hz、400V60Hz、440V/60Hzの6仕様]
(各電圧に適した接続により、200V級または400V級のいずれの電圧でも使用できます) -
☆ 注文生産ですが、準標準品として短納期でお届け可能な機種
-
△ 注文生産機種
-
― 製作範囲外
端子箱上部取り付け
全閉外扇型 端子箱上部取り付け型
- 出力0.75kW以上は別シリーズにてご案内しております。
型式 |
TOA-K、TFOA-K、KK |
||
|---|---|---|---|
出力(kW) |
2極 |
4極 |
6極 |
0.4 |
よりお選びください |
よりお選びください |
よりお選びください |
0.75 |
|||
1.5 |
|||
2.2 |
|||
3.7 |
|||
5.5 |
|||
7.5 |
|||
11 |
|||
15 |
☆ |
||
18.5 |
◎ |
◎ |
|
22 |
☆ |
◎ |
◎ |
30 |
◎ |
◎ |
◎ |
37 |
◎ |
◎ |
◎ |
45 |
◎ |
◎ |
◎ |
55 |
◎ |
◎ |
◎ |
75 |
△ |
◎ |
◎ |
90 |
△ |
◎ |
◎ |
110 |
△ |
◎ |
◎ |
132 |
△ |
◎ |
△ |
150 |
△ |
△ |
△ |
160 |
△ |
△ |
△ |
185 |
△ |
△ |
△ |
200 |
△ |
△ |
△ |
220 |
△ |
△ |
△ |
250 |
△ |
△ |
△ |
280 |
△ |
△ |
― |
300 |
△ |
△ |
― |
-
○ 200V級の見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz の3仕様]
-
□ 400V級の見込生産機種 [380V/50Hz、400V/50Hz、415V/50Hz、400V/60Hz、440V/60Hz の5仕様]
-
◎ 200V級と400V級の共用品として見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz、400V/50Hz、400V60Hz、440V/60Hzの6仕様]
(各電圧に適した接続により、200V級または400V級のいずれの電圧でも使用できます) -
☆ 注文生産ですが、準標準品として短納期でお届け可能な機種
-
△ 注文生産機種
-
― 製作範囲外
全閉外扇屋外型 端子箱上部取り付け型
- 出力0.75kW以上は別シリーズにてご案内しております。
型式 |
TFOA-K、KK |
||
|---|---|---|---|
出力(kW) |
2極 |
4極 |
6極 |
0.4 |
よりお選びください |
よりお選びください |
よりお選びください |
0.75 |
|||
1.5 |
|||
2.2 |
|||
3.7 |
|||
5.5 |
|||
7.5 |
|||
11 |
|||
15 |
☆ |
||
18.5 |
◎ |
☆ |
|
22 |
☆ |
◎ |
☆ |
30 |
☆ |
◎ |
☆ |
37 |
☆ |
◎ |
☆ |
45 |
☆ |
◎ |
☆ |
55 |
☆ |
◎ |
☆ |
75 |
△ |
◎ |
☆ |
90 |
△ |
☆ |
☆ |
110 |
△ |
☆ |
☆ |
132 |
△ |
☆ |
△ |
150 |
△ |
△ |
△ |
160 |
△ |
△ |
△ |
185 |
△ |
△ |
△ |
200 |
△ |
△ |
△ |
220 |
△ |
△ |
△ |
250 |
△ |
△ |
△ |
280 |
△ |
△ |
― |
300 |
△ |
△ |
― |
-
○ 200V級の見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz の3仕様]
-
□ 400V級の見込生産機種 [380V/50Hz、400V/50Hz、415V/50Hz、400V/60Hz、440V/60Hz の5仕様]
-
◎ 200V級と400V級の共用品として見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz、400V/50Hz、400V60Hz、440V/60Hzの6仕様]
(各電圧に適した接続により、200V級または400V級のいずれの電圧でも使用できます) -
☆ 注文生産ですが、準標準品として短納期でお届け可能な機種
-
△ 注文生産機種
-
― 製作範囲外
端子箱右取り付け
全閉外扇型 端子箱右取り付け型
- 出力0.75kW以上は別シリーズにてご案内しております。
型式 |
TFO-K、KK |
||
|---|---|---|---|
出力(kW) |
2極 |
4極 |
6極 |
0.4 |
よりお選びください |
よりお選びください |
よりお選びください |
0.75 |
|||
1.5 |
|||
2.2 |
|||
3.7 |
|||
5.5 |
|||
7.5 |
|||
11 |
|||
15 |
☆ |
||
18.5 |
☆ |
☆ |
|
22 |
☆ |
☆ |
☆ |
30 |
☆ |
☆ |
☆ |
37 |
☆ |
☆ |
☆ |
45 |
☆ |
☆ |
☆ |
55 |
☆ |
☆ |
△ |
75 |
△ |
△ |
△ |
90 |
△ |
△ |
△ |
110 |
△ |
△ |
△ |
132 |
△ |
△ |
△ |
-
○ 200V級の見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz の3仕様]
-
□ 400V級の見込生産機種 [380V/50Hz、400V/50Hz、415V/50Hz、400V/60Hz、440V/60Hz の5仕様]
-
◎ 200V級と400V級の共用品として見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz、400V/50Hz、400V60Hz、440V/60Hzの6仕様]
(各電圧に適した接続により、200V級または400V級のいずれの電圧でも使用できます) -
☆ 注文生産ですが、準標準品として短納期でお届け可能な機種
-
△ 注文生産機種
-
― 製作範囲外
仕様
標準仕様
～132kW 機種の標準仕様
- 出力0.75kW以上は別シリーズにてご案内しております。
項目 |
内容 |
|||
|---|---|---|---|---|
適用規格 |
JIS C4210、4034、JEC21237、JEM1400、1401 など |
|||
耐熱クラスと |
2極・4極・6極 63以下、8極 132S以下：耐熱クラスE |
|||
|
200V級 |
200V/50Hz、200V/60Hz、220V/60Hz |
||
400V級 |
380V/50Hz、400V/50Hz、415V/50Hz、400V/60Hz、440V/60Hz |
|||
200V・400V |
200V/50Hz、200V/60Hz、220V/60Hz、 |
|||
口出し方式 |
ラグ式 |
|||
|
0.3kW以下 3本 |
|||
開放型 2極22kW、4極18.5kW 6本(Y-△始動可能) |
||||
開放型 2極30kW以上 4極22kW以上 6極15kW以上 |
||||
塗装色 |
リゲルグレー(マンセル8.9Y5.1/0.3) |
|||
伝導方式 |
2極22kW以上は直結専用 |
|||
回転方式 |
反負荷側から見て時計方向 |
|||
|
温度 |
-30℃～40℃ |
||
湿度 |
開放型 90%RH以下、全閉型 95%RH以下 |
|||
高度 |
標高 1,000m以下 |
|||
設置場所 |
屋内※1 |
|||
雰囲気 |
腐食性および爆発性ガス、蒸気、結露がなく、じんあいの少ないこと |
|||
- 1 屋外型モータは屋外で使用可能です。
保護方式
外被構造 |
保護方式 |
|
|---|---|---|
|
防滴保護型 |
IP22※3※4 |
立て型防滴保護型※2 |
IP22※4 |
|
立て型開放防滴型※2 |
IP02※4 |
|
横フランジ型開放防滴型※2 |
IP02※4 |
|
|
全閉外扇型 |
|
立て型全閉外扇型※2 |
||
横フランジ型全閉外扇型※2 |
||
|
脚取り付け型 |
|
立てフランジ取り付け型※2 |
||
- 2 立て型は軸下向きを標準としています。
- 3 わく番号63、71で端子箱不付のものは、IP22またはIP42
- 4 わく番号180L以上は、IP22またはIP02
150kW～300kW 機種の標準仕様
- 出力0.75kW以上は別シリーズにてご案内しております。
項目 |
内容 |
|
|---|---|---|
準拠規格 |
JIS、JEM、JEC |
|
保護方式 |
全閉外扇型 (IP44) |
|
冷却方式 |
外被表面冷却自立形 (IC411) |
|
回転子 |
特殊かご形 |
|
取付方式 |
脚取付横軸 (IM B3) |
|
電圧、周波数 |
400V/50Hz、440V/60Hz※1 |
|
時間定格 |
S1(連続) |
|
耐熱クラス |
F種(105K) |
|
標準回転方式 |
軸端から見て反時計方向 |
|
始動方式 |
直入 および スターデルタ |
|
軸受 |
転がり軸受 |
|
|
取付位置 |
フレーム上部 |
口出向き |
軸端から見て左向き |
|
口出方式 |
ラグ式 |
|
口出本数 |
6本または12本(各相2本) |
|
|
冷媒温度 |
-20℃～40℃ |
相対湿度 |
95%RH以下 |
|
標高 |
1,000m以下 |
|
外面塗装 |
リゲルグレー(マンセル8.9Y5.1/0.3) |
|
付属品 |
軸端キー |
|
- 1 380V 50Hz、415V 50Hz、400V 60Hz等の電圧対応も可能です。
銘板記載事項一覧表
全閉外扇型
- 出力0.75kW以上は別シリーズにてご案内しております。
2極
出力 |
型式 |
定格 |
電圧 |
全負荷電流(A) |
全負荷回転速度(min-1) |
ベアリング番号 |
|||
|---|---|---|---|---|---|---|---|---|---|
50 |
60 |
50 |
60 |
負荷側 |
反負荷側 |
||||
0.1 |
TO-K |
連続 |
200 |
― |
― |
― |
― |
― |
― |
220 |
|||||||||
0.2 |
TO-K |
連続 |
200 |
0.93 |
0.87 |
2810 |
3370 |
6202ZZ |
6202ZZ |
220 |
― |
0.84 |
― |
3420 |
|||||
0.3 |
TFO-K |
連続 |
200 |
― |
― |
― |
― |
― |
― |
220 |
|||||||||
0.4※2 |
TFO-K |
連続 |
200 |
1.9 |
1.8 |
2910 |
3480 |
6203ZZ |
6203ZZ |
220 |
― |
1.7 |
― |
3500 |
|||||
0.75※2 |
TFO-K |
連続 |
200 |
3.4 |
3.1 |
2890 |
3470 |
6204ZZ |
6204ZZ |
220 |
― |
3.0 |
― |
3490 |
|||||
1.5※2 |
TFO-K |
連続 |
200 |
6.0 |
5.8 |
2900 |
3470 |
6205ZZ |
6205ZZ |
220 |
― |
5.4 |
― |
3490 |
|||||
2.2※2 |
TFO-K |
連続 |
200 |
9.0 |
8.4 |
2870 |
3440 |
6205ZZ |
6205ZZ |
220 |
― |
8.0 |
― |
3460 |
|||||
3.7※2 |
TFO-K |
連続 |
200 |
14.2 |
13.4 |
2880 |
3440 |
6306ZZ |
6306ZZ |
220 |
― |
12.4 |
― |
3460 |
|||||
5.5※2 |
TFO-KK |
連続 |
200 |
21.5 |
20 |
2900 |
3490 |
6308ZZ |
6306ZZ |
220 |
― |
18.5 |
― |
3510 |
|||||
7.5※2 |
TFO-KK |
連続 |
200 |
28 |
27 |
2900 |
3480 |
6308ZZ |
6306ZZ |
220 |
― |
25 |
― |
3510 |
|||||
11※2 |
TFO-KK |
連続 |
200/220 |
42 |
39 |
2910 |
3500 |
6309ZZ |
6307ZZ |
400/440 |
― |
36 |
― |
3520 |
|||||
15※2 |
TFO-KK |
連続 |
200/220 |
56/- |
52/48 |
2910/- |
3500/3520 |
6309ZZ |
6307ZZ |
400/440 |
― |
― |
― |
― |
|||||
18.5※2 |
TFO-KK |
連続 |
200/220 |
68/- |
63/59 |
2920/- |
3500/3520 |
6309ZZ |
6307ZZ |
400/440 |
― |
― |
― |
― |
|||||
22 |
TFO-KK |
連続 |
200/220 |
81/- |
76/71 |
2920/- |
3510/3530 |
6311ZZ |
6309ZZ |
400/440 |
41/- |
38/36 |
|||||||
30 |
TFO-KK |
連続 |
200/220 |
108/- |
104/96 |
2930/- |
3510/3530 |
6312ZZ |
6309ZZ |
400/440 |
54/- |
52/48 |
|||||||
37 |
TFO-KK |
連続 |
200/220 |
134/- |
128/118 |
2930/- |
3510/3530 |
6312※1 |
6312ZZ |
400/440 |
67/- |
64/59 |
|||||||
45 |
TFO-KK |
連続 |
200/220 |
163/- |
155/143 |
2930/- |
3510/3530 |
6312※1 |
6312ZZ |
400/440 |
82/- |
78/72 |
|||||||
55 |
TFO-KK |
連続 |
200/220 |
196/- |
184/171 |
2930/- |
3510/3530 |
6312※1 |
6312ZZ |
400/440 |
98/- |
92/86 |
|||||||
75 |
TFO-KK |
連続 |
200/220 |
260/- |
-/240 |
2930/- |
-/3530 |
6313C3※1 |
6313C3 |
400/440 |
130/- |
-/120 |
|||||||
90 |
TFO-KK |
連続 |
200/220 |
310/- |
-/280 |
2930/- |
-/3530 |
6313C3※1 |
6313C3 |
400/440 |
155/- |
-/140 |
|||||||
110 |
TFO-KK |
連続 |
200/220 |
370/- |
-/340 |
2930/- |
-/3530 |
6313C3※1 |
6313C3 |
400/440 |
185/- |
-/170 |
|||||||
132 |
TFO-KK |
連続 |
200/220 |
440/- |
-/400 |
2930/- |
-/3530 |
6313C3※1 |
6313C3 |
400/440 |
220/- |
-/200 |
|||||||
- 1 印はオープンベアリングでグリース交換型を示し、その他は非接触型シールドベアリングです。
- 2 0.4～18.5kWは現在「ザ・モートルNeo100」シリーズとなっておりますのでご注意ください。
4極
出力 |
型式 |
定格 |
電圧 |
全負荷電流(A) |
全負荷回転速度(min-1) |
ベアリング番号 |
|||
|---|---|---|---|---|---|---|---|---|---|
50 |
60 |
50 |
60 |
負荷側 |
反負荷側 |
||||
0.1 |
TO-K |
連続 |
200 |
0.73 |
0.64 |
1440 |
1730 |
6202ZZ |
6202ZZ |
220 |
― |
0.67 |
― |
1740 |
|||||
0.2 |
TO-K |
連続 |
200 |
1.05 |
0.98 |
1400 |
1680 |
6202ZZ |
6202ZZ |
220 |
― |
0.95 |
― |
1700 |
|||||
0.3 |
TFO-K |
連続 |
200 |
1.6 |
1.5 |
1410 |
1700 |
6202ZZ |
6202ZZ |
220 |
― |
1.4 |
― |
1710 |
|||||
0.4※2 |
TFO-K |
連続 |
200 |
2.3 |
2.0 |
1420 |
1700 |
6203ZZ |
6203ZZ |
220 |
― |
2.0 |
― |
1710 |
|||||
0.75※2 |
TFO-K |
連続 |
200 |
3.5 |
3.2 |
1420 |
1700 |
6204ZZ |
6204ZZ |
220 |
― |
3.1 |
― |
1710 |
|||||
1.5※2 |
TFO-K |
連続 |
200 |
7.0 |
6.3 |
1430 |
1720 |
6205ZZ |
6205ZZ |
220 |
― |
6.0 |
― |
1730 |
|||||
2.2※2 |
TFO-K |
連続 |
200 |
9.9 |
8.9 |
1430 |
1720 |
6206ZZ |
6206ZZ |
220 |
― |
8.6 |
― |
1730 |
|||||
3.7※2 |
TFO-K |
連続 |
200 |
15.8 |
14.5 |
1430 |
1710 |
6306ZZ |
6306ZZ |
220 |
― |
13.6 |
― |
1720 |
|||||
5.5※2 |
TFO-KK |
連続 |
200 |
23 |
21 |
1440 |
1730 |
6308ZZ |
6306ZZ |
220 |
― |
20 |
― |
1740 |
|||||
7.5※2 |
TFO-KK |
連続 |
200 |
30 |
28 |
1440 |
1730 |
6308ZZ |
6306ZZ |
220 |
― |
26 |
― |
1740 |
|||||
11※2 |
TFO-KK |
連続 |
200 |
44 |
40 |
1450 |
1740 |
6309ZZ |
6307ZZ |
220 |
― |
38 |
― |
1750 |
|||||
15※2 |
TFO-KK |
連続 |
200/220 |
58/- |
53/50 |
1450/- |
1740/1750 |
6309ZZ |
6307ZZ |
400/440 |
― |
― |
― |
― |
|||||
18.5※2 |
TFO-KK |
連続 |
200/220 |
73/- |
66/63 |
1455/- |
1750/1760 |
6311ZZ |
6309ZZ |
400/440 |
37/- |
33/32 |
|||||||
22 |
TFO-KK |
連続 |
200/220 |
85/- |
78/73 |
1455/- |
1750/1760 |
6311ZZ |
6309ZZ |
400/440 |
43/- |
39/37 |
|||||||
30 |
TFO-KK |
連続 |
200/220 |
113/- |
105/99 |
1460/- |
1750/1760 |
6312ZZ |
6309ZZ |
400/440 |
57/- |
53/50 |
|||||||
37 |
TFO-KK |
連続 |
200/220 |
140/- |
131/122 |
1460/- |
1750/1760 |
6313ZZ |
6312ZZ |
400/440 |
72/- |
66/61 |
|||||||
45 |
TFO-KK |
連続 |
200/220 |
169/- |
158/147 |
1460/- |
1750/1760 |
6313ZZ |
6312ZZ |
400/440 |
85/- |
79/74 |
|||||||
55 |
TFO-KK |
連続 |
200/220 |
209 |
191/180 |
1460/- |
1750/1760 |
6315ZZ |
6312ZZ |
400/440 |
105/- |
96/90 |
|||||||
75 |
TFO-KK |
連続 |
200/220 |
260/- |
260/230 |
1460/- |
1750/1760 |
NU316※1 |
6313ZZ |
400/440 |
130/- |
130/115 |
|||||||
90 |
TFO-KK |
連続 |
200/220 |
320/- |
310/280 |
1460/- |
1755/1765 |
NU316※1 |
6313ZZ |
400/440 |
160/- |
155/140 |
|||||||
110 |
TFO-KK |
連続 |
200/220 |
380/- |
370/340 |
1470/- |
1760/1770 |
NU318※1 |
6315ZZ |
400/440 |
190/- |
185/170 |
|||||||
132 |
TFO-KK |
連続 |
200/220 |
450/- |
440/400 |
1470/- |
1760/1770 |
NU318※1 |
6315ZZ |
400/440 |
225/- |
220/200 |
|||||||
- 1 印はオープンベアリングでグリース交換型を示し、その他は非接触型シールドベアリングです。
- 2 0.4～18.5kWは現在「ザ・モートルNeo100」シリーズとなっておりますのでご注意ください。
立て型/横フランジ型 全閉外扇型
- 出力0.75kW以上は別シリーズにてご案内しております。
2極
出力 |
型式 |
定格 |
電圧 |
全負荷電流(A) |
全負荷回転速度(min-1) |
ベアリング番号 |
|||
|---|---|---|---|---|---|---|---|---|---|
50 |
60 |
50 |
60 |
負荷側 |
反負荷側 |
||||
0.4※2 |
VTFO-K |
連続 |
200 |
1.9 |
1.8 |
2910 |
3480 |
6203ZZ |
6203ZZ |
220 |
― |
1.7 |
― |
3500 |
|||||
0.75※2 |
VTFO-K |
連続 |
200 |
3.4 |
3.1 |
2890 |
3470 |
6204ZZ |
6204ZZ |
220 |
― |
3.0 |
― |
3490 |
|||||
1.5※2 |
VTFO-K |
連続 |
200 |
6.0 |
5.8 |
2900 |
3470 |
6205ZZ |
6205ZZ |
220 |
― |
5.4 |
― |
3490 |
|||||
2.2※2 |
VTFO-K |
連続 |
200 |
9.0 |
8.4 |
2870 |
3440 |
6205ZZ |
6205ZZ |
220 |
― |
8.0 |
― |
3460 |
|||||
3.7※2 |
VTFO-K |
連続 |
200 |
14.2 |
13.4 |
2880 |
3440 |
6306ZZ |
6306ZZ |
220 |
― |
12.4 |
― |
3460 |
|||||
5.5※2 |
VTFO-K |
連続 |
200 |
21.5 |
20 |
2900 |
3490 |
6308ZZ |
6306ZZ |
220 |
― |
18.5 |
― |
3510 |
|||||
7.5※2 |
VTFO-K |
連続 |
200 |
28 |
27 |
2900 |
3480 |
6308ZZ |
6306ZZ |
220 |
― |
25 |
― |
3510 |
|||||
11※2 |
VTFO-K |
連続 |
200/220 |
42 |
39 |
2910 |
3500 |
6309ZZ |
6307ZZ |
400/440 |
― |
36 |
― |
3520 |
|||||
15※2 |
VTFO-K |
連続 |
200/220 |
56/- |
52/48 |
2910/- |
3500/3520 |
6309ZZ |
6307ZZ |
400/440 |
― |
― |
― |
― |
|||||
18.5※2 |
VTFO-K |
連続 |
200/220 |
68/- |
63/59 |
2920/- |
3500/3520 |
6309ZZ |
6307ZZ |
400/440 |
― |
― |
― |
― |
|||||
22 |
VTFO-K |
連続 |
200/220 |
81/- |
76/71 |
2920/- |
3510/3530 |
6312ZZ |
6309ZZ |
400/440 |
41/- |
38/36 |
|||||||
30 |
VTFO-K |
連続 |
200/220 |
108/- |
104/96 |
2930/- |
3510/3530 |
6312ZZ |
6309ZZ |
400/440 |
54/- |
52/48 |
|||||||
37 |
VTFO-K |
連続 |
200/220 |
134/- |
128/118 |
2930/- |
3510/3530 |
6312※1 |
6312ZZ |
400/440 |
67/- |
64/59 |
|||||||
45 |
VTFO-K |
連続 |
200/220 |
163/- |
155/143 |
2930/- |
3510/3530 |
6312※1 |
6312ZZ |
400/440 |
82/- |
78/72 |
|||||||
55 |
VTFO-K |
連続 |
200/220 |
196/- |
184/171 |
2930/- |
3510/3530 |
6312※1 |
6312ZZ |
400/440 |
98/- |
92/86 |
|||||||
75 |
VTFO-K |
連続 |
200/220 |
260/- |
-/240 |
2930/- |
-/3530 |
6313C3※1 |
6313C3※1 |
400/440 |
130/- |
-/120 |
|||||||
90 |
VTFO-K |
連続 |
200/220 |
310/- |
-/280 |
2930/- |
-/3530 |
6313C3※1 |
6313C3※1 |
400/440 |
155/- |
-/140 |
|||||||
110 |
VTFO-K |
連続 |
200/220 |
370/- |
-/340 |
2930/- |
-/3530 |
6313C3※1 |
6313C3※1 |
400/440 |
185/- |
-/170 |
|||||||
132 |
VTFO-K |
連続 |
200/220 |
440/- |
-/400 |
2930/- |
-/3530 |
6313C3※1 |
6313C3※1 |
400/440 |
220/- |
-/200 |
|||||||
- 1 印はオープンベアリングでグリース交換型を示し、その他は非接触型シールドベアリングです。
- 2 0.4～18.5kWは現在「ザ・モートルNeo100」シリーズとなっておりますのでご注意ください。
4極
出力 |
型式 |
定格 |
電圧 |
全負荷電流(A) |
全負荷回転速度(min-1) |
ベアリング番号 |
|||
|---|---|---|---|---|---|---|---|---|---|
50 |
60 |
50 |
60 |
負荷側 |
反負荷側 |
||||
0.1 |
VTO-K |
連続 |
200 |
0.73 |
0.68 |
1430 |
1720 |
6202ZZ |
6202ZZ |
220 |
― |
0.69 |
― |
1730 |
|||||
0.2 |
VTO-K |
連続 |
200 |
1.2 |
1.1 |
1420 |
1700 |
6202ZZ |
6202ZZ |
220 |
― |
1.15 |
― |
1720 |
|||||
0.4※2 |
VTFO-K |
連続 |
200 |
2.3 |
2.0 |
1420 |
1700 |
6203ZZ |
6203ZZ |
220 |
― |
2.0 |
― |
1710 |
|||||
0.75※2 |
VTFO-K |
連続 |
200 |
3.5 |
3.2 |
1420 |
1700 |
6204ZZ |
6204ZZ |
220 |
― |
3.1 |
― |
1710 |
|||||
1.5※2 |
VTFO-K |
連続 |
200 |
7.0 |
6.3 |
1430 |
1720 |
6205ZZ |
6205ZZ |
220 |
― |
6.0 |
― |
1730 |
|||||
2.2※2 |
VTFO-K |
連続 |
200 |
9.9 |
8.9 |
1430 |
1720 |
6206ZZ |
6206ZZ |
220 |
― |
8.6 |
― |
1730 |
|||||
3.7※2 |
VTFO-K |
連続 |
200 |
15.8 |
14.5 |
1430 |
1710 |
6306ZZ |
6306ZZ |
220 |
― |
13.6 |
― |
1730 |
|||||
5.5※2 |
VTFO-KK |
連続 |
200 |
23 |
21 |
1440 |
1730 |
6308ZZ |
6306ZZ |
220 |
― |
20 |
― |
1740 |
|||||
7.5※2 |
VTFO-KK |
連続 |
200 |
30 |
28 |
1440 |
1730 |
6308ZZ |
6306ZZ |
220 |
― |
26 |
― |
1740 |
|||||
11※2 |
VTFO-KK |
連続 |
200 |
44 |
40 |
1450 |
1740 |
6309ZZ |
6307ZZ |
220 |
― |
38 |
― |
1750 |
|||||
15※2 |
VTFO-KK |
連続 |
200/220 |
58/- |
53/50 |
1450/- |
1740/1750 |
6309ZZ |
6307ZZ |
400/440 |
― |
― |
― |
― |
|||||
18.5 |
VTFO-KK |
連続 |
200/220 |
73/- |
66/63 |
1455/- |
1750/1760 |
6312ZZ |
6309ZZ |
400/440 |
37/- |
33/32 |
|||||||
22 |
VTFO-KK |
連続 |
200/220 |
85/- |
78/73 |
1455/- |
1750/1760 |
6312ZZ |
6309ZZ |
400/440 |
43/- |
39/37 |
|||||||
30 |
VTFO-KK |
連続 |
200/220 |
113/- |
105/99 |
1460/- |
1750/1760 |
6312ZZ |
6309ZZ |
400/440 |
57/- |
53/50 |
|||||||
37 |
VTFO-KK |
連続 |
200/220 |
140/- |
131/122 |
1460/- |
1750/1760 |
6313ZZ |
6312ZZ |
400/440 |
72/- |
66/61 |
|||||||
45 |
VTFO-KK |
連続 |
200/220 |
169/- |
158/147 |
1460/- |
1750/1760 |
6313ZZ |
6312ZZ |
400/440 |
85/- |
79/74 |
|||||||
55 |
VTFO-KK |
連続 |
200/220 |
209 |
191/180 |
1460/- |
1750/1760 |
6315ZZ |
6312ZZ |
400/440 |
105/- |
96/90 |
|||||||
75 |
VTFO-KK |
連続 |
200/220 |
260/- |
260/230 |
1460/- |
1750/1760 |
6316※1 |
6313ZZ |
400/440 |
130/- |
130/115 |
|||||||
90 |
VTFO-KK |
連続 |
200/220 |
320/- |
310/280 |
1465/- |
1755/1765 |
6316※1 |
6313ZZ |
400/440 |
160/- |
155/140 |
|||||||
110 |
VTFO-KK |
連続 |
200/220 |
380/- |
370/340 |
1470/- |
1760/1770 |
6318※1 |
6315ZZ |
400/440 |
190/- |
185/170 |
|||||||
132 |
VTFO-KK |
連続 |
200/220 |
450/- |
440/400 |
1470/- |
1760/1770 |
6318※1 |
6315ZZ |
400/440 |
225/- |
220/200 |
|||||||
- 1 印はオープンベアリングでグリース交換型を示し、その他は非接触型シールドベアリングです。
- 2 0.4～18.5kWは現在「ザ・モートルNeo100」シリーズとなっておりますのでご注意ください。
防滴保護型
- 出力0.75kW以上は別シリーズにてご案内しております。
2極
出力 |
型式 |
定格 |
電圧 |
全負荷電流(A) |
全負荷回転速度(min-1) |
ベアリング番号 |
|||
|---|---|---|---|---|---|---|---|---|---|
50 |
60 |
50 |
60 |
負荷側 |
反負荷側 |
||||
0.75※2 |
EFOUP-K |
連続 |
200 |
3.3 |
3.1 |
2890 |
3470 |
6204ZZ |
6204ZZ |
220 |
― |
2.9 |
― |
3490 |
|||||
1.5※2 |
EFOUP-K |
連続 |
200 |
6.0 |
5.8 |
2910 |
3480 |
6205ZZ |
6205ZZ |
220 |
― |
5.5 |
― |
3500 |
|||||
2.2※2 |
EFOUP-K |
連続 |
200 |
8.8 |
8.2 |
2870 |
3440 |
6205ZZ |
6205ZZ |
220 |
― |
7.8 |
― |
3460 |
|||||
3.7※2 |
EFOUP-K |
連続 |
200 |
14 |
13.5 |
2880 |
3440 |
6306ZZ |
6306ZZ |
220 |
― |
12.5 |
― |
3460 |
|||||
5.5※2 |
EFOUP-KK |
連続 |
200 |
20 |
19.5 |
2900 |
3490 |
6308ZZ |
6306ZZ |
220 |
― |
17.5 |
― |
3510 |
|||||
7.5※2 |
EFOUP-KK |
連続 |
200 |
26 |
26 |
2900 |
3500 |
6308ZZ |
6306ZZ |
220 |
― |
23 |
― |
3520 |
|||||
11※2 |
EFOUP-KK |
連続 |
200 |
40 |
39 |
2910 |
3500 |
6309ZZ |
6307ZZ |
220 |
― |
36 |
― |
3520 |
|||||
15※2 |
EFOUP-KK |
連続 |
200/220 |
55/- |
52/48 |
2900/- |
3490/3510 |
6309ZZ |
6307ZZ |
400/440 |
― |
― |
― |
― |
|||||
18.5※2 |
EFOUP-KK |
連続 |
200/220 |
65/- |
65/58 |
2910/- |
3500/3520 |
6309ZZ |
6307ZZ |
400/440 |
― |
― |
― |
― |
|||||
22 |
EFOUP-KK |
連続 |
200/220 |
80/- |
75/70 |
2920/- |
3500/3520 |
6310ZZ |
6309ZZ |
400/440 |
― |
― |
― |
― |
|||||
30 |
EFOUP-KK |
連続 |
200/220 |
110/- |
105/95 |
2920/- |
3500/3520 |
6312ZZ |
6309ZZ |
400/440 |
55/- |
52/48 |
― |
― |
|||||
37 |
EFOUP-KK |
連続 |
200/220 |
135/- |
130/120 |
2910/- |
3490/3510 |
6313ZZ |
6311ZZ |
400/440 |
68/- |
65/60 |
|||||||
45 |
EFOUP-KK |
連続 |
200/220 |
160/- |
155/140 |
2920/- |
3500/3520 |
6313UU |
6311UU |
400/440 |
80/- |
78/70 |
|||||||
55 |
EFOUP-KK |
連続 |
200/220 |
190/- |
190/170 |
2920/- |
3500/3520 |
6313UU |
6312UU |
400/440 |
95/- |
95/85 |
|||||||
75 |
EFOUP-KK |
連続 |
200/220 |
260/- |
-/230 |
2920/- |
-/3520 |
6313C3※1 |
6313C3※1 |
400/440 |
130/- |
-/115 |
|||||||
90 |
EFOUP-KK |
連続 |
200/220 |
310/- |
-/280 |
2920/- |
-/3520 |
6313C3※1 |
6313C3※1 |
400/440 |
155/- |
-/140 |
|||||||
110 |
EFOUP-KK |
連続 |
200/220 |
380/- |
-/340 |
2920/- |
-/3520 |
6313C3※1 |
6313C3※1 |
400/440 |
190/- |
-/170 |
|||||||
132 |
EFOUP-KK |
連続 |
200/220 |
420/- |
-/380 |
2920/- |
-/3520 |
6313C3※1 |
6313C3※1 |
400/440 |
210/- |
-/190 |
|||||||
- 1 印はオープンベアリングでグリース交換型を示し、その他は非接触型シールドベアリングです。
- 2 0.75～18.5kWは、生産中止機種(2012年9月末)となっておりますのでご注意ください。
4極
出力 |
型式 |
定格 |
電圧 |
全負荷電流(A) |
全負荷回転速度(min-1) |
ベアリング番号 |
|||
|---|---|---|---|---|---|---|---|---|---|
50 |
60 |
50 |
60 |
負荷側 |
反負荷側 |
||||
0.2※2 |
EFOU-K |
連続 |
200 |
1.3 |
1.1 |
1440 |
1730 |
6202ZZ |
6202ZZ |
220 |
― |
1.1 |
― |
1740 |
|||||
0.3※2 |
EFOU-K |
連続 |
200 |
1.6 |
1.5 |
1420 |
1710 |
6202ZZ |
6202ZZ |
220 |
― |
1.5 |
― |
1730 |
|||||
0.4※2 |
EFOU-K |
連続 |
200 |
2.5 |
2.2 |
1430 |
1720 |
6203ZZ |
6203ZZ |
220 |
― |
2.2 |
― |
1730 |
|||||
0.75※2 |
EFOUP-K |
連続 |
200 |
3.8 |
3.3 |
1420 |
1700 |
6204ZZ |
6204ZZ |
220 |
― |
3.3 |
― |
1710 |
|||||
1.5※2 |
EFOUP-K |
連続 |
200 |
6.8 |
6.2 |
1430 |
1720 |
6205ZZ |
6205ZZ |
220 |
― |
5.8 |
― |
1730 |
|||||
2.2※2 |
EFOUP-K |
連続 |
200 |
9.5 |
8.8 |
1430 |
1720 |
6206ZZ |
6206ZZ |
220 |
― |
8.2 |
― |
1730 |
|||||
3.7※2 |
EFOUP-K |
連続 |
200 |
15 |
14 |
1440 |
1720 |
6306ZZ |
6306ZZ |
220 |
― |
13 |
― |
1730 |
|||||
5.5※2 |
EFOUP-KK |
連続 |
200 |
23 |
21 |
1440 |
1730 |
6308ZZ |
6306ZZ |
220 |
― |
20 |
― |
1740 |
|||||
7.5※2 |
EFOUP-KK |
連続 |
200 |
29 |
27 |
1440 |
1730 |
6308ZZ |
6306ZZ |
220 |
― |
26 |
― |
1740 |
|||||
11※2 |
EFOUP-KK |
連続 |
200 |
42 |
40 |
1440 |
1730 |
6309ZZ |
6307ZZ |
220 |
― |
37 |
― |
1740 |
|||||
15※2 |
EFOUP-KK |
連続 |
200/220 |
56/- |
55/60 |
1440/- |
1730/1740 |
6309ZZ |
6307ZZ |
400/440 |
― |
― |
― |
― |
|||||
18.5 |
EFOUP-KK |
連続 |
200/220 |
68/- |
65/60 |
1450/- |
1730/1740 |
6310ZZ |
6309ZZ |
400/440 |
- |
- |
- |
- |
|||||
22 |
EFOUP-KK |
連続 |
200/220 |
85/- |
80/75 |
1450/- |
1740/1750 |
6312ZZ |
6309ZZ |
400/440 |
42/- |
40/36 |
|||||||
30 |
EFOUP-KK |
連続 |
200/220 |
110/- |
105/98 |
1450/- |
1740/1750 |
6312ZZ |
6309ZZ |
400/440 |
55/- |
52/49 |
|||||||
37 |
EFOUP-KK |
連続 |
200/220 |
135/- |
130/120 |
1450/- |
1740/1750 |
6313ZZ |
6311ZZ |
400/440 |
68/- |
65/60 |
|||||||
45 |
EFOUP-KK |
連続 |
200/220 |
165/- |
160/145 |
1450/- |
1740/1750 |
6313ZZ |
6311ZZ |
400/440 |
82/- |
80/72 |
|||||||
55 |
EFOUP-KK |
連続 |
200/220 |
200/- |
195/180 |
1450/- |
1740/1750 |
6312ZZ |
6309ZZ |
400/440 |
100/- |
98/90 |
|||||||
75 |
EFOUP-KK |
連続 |
200/220 |
270/- |
260/240 |
1450/- |
1740/1750 |
NU316※1 |
6313ZZ |
400/440 |
135/- |
130/120 |
|||||||
90 |
EFOUP-KK |
連続 |
200/220 |
320/- |
320/290 |
1450/- |
1740/1750 |
NU316※1 |
6313ZZ |
400/440 |
160/- |
160/145 |
|||||||
110 |
EFOUP-KK |
連続 |
200/220 |
390/- |
380/340 |
1460/- |
1750/1760 |
NU318※1 |
6315ZZ |
400/440 |
195/- |
190/170 |
|||||||
132 |
EFOUP-KK |
連続 |
200/220 |
460/- |
450/410 |
1460/- |
1750/1760 |
NU318※1 |
6315ZZ |
400/440 |
230/- |
255/205 |
|||||||
- 1 印はオープンベアリングでグリース交換型を示し、その他は非接触型シールドベアリングです。
- 2 0.2～15kWは、生産中止機種(2012年9月末)となっておりますのでご注意ください。
お問い合わせ
製品に関するお問い合わせ・お見積り、カタログのダウンロードはこちらから受け付けています。お気軽にご相談ください。
