- ※出力0.75kW以上は別シリーズにてご案内しております。
慣性J (GD2)の算出方法
回転体の慣性J(GD2)
単位：kg・m2(kgf・m2)
直線運動におけるGD2
単位：kg・m2(kgf・m2)
GD2の算出例

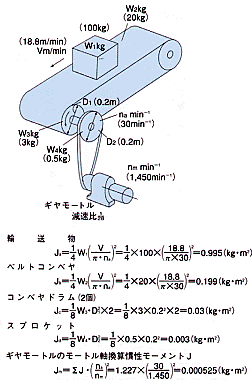

| コンベヤ |

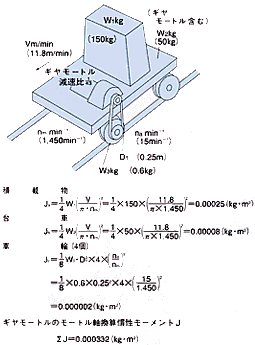

台車 |
 |
 |
一般式
所要動力はPo(kW)
- T：必要トルク(N・m)
- N：回転数(min-1)
荷役機械
(1)巻上用
- Q：荷重(kg)
- go：吊具質量(kg)
- V1：巻上速度(m/min)
- η：機械効率(0.7〜0.85)
(2)横行用
- G0：クラブ質量
- W2r：横行抵抗(0.02〜0.03程度)
- V2：横行速度(m／min)
(3)走行用
- W3r：走行抵抗(0.02〜0.03程度)
- V3：走行速度(m／min)
- G：クレーン全質量(kg)
(4)旋回用
- W4r：旋回抵抗(0.03〜0.05程度)
- V4：旋回速度(m/min)
- G：クレーン旋回部質量(kg)
(5) 水平面に対しαの角度の斜面に沿って引き上げるとき
- µ：摩擦係数
- η：巻上げ機械効率
- V＝巻上げ速度(m/min)
- W：質量(kg)
- *
- クレーン用は、クレーン専用ギヤモータをご使用ください。
荷役機械
(1)テーブル送りの仕事
- W：ワークの質量(kg)
- T：テーブルの質量(kg)
- µ：テーブル・ベッドの摩擦係数
- V：テーブルの送り速度(m/min)
コンベアなどの水平移動用
テーブル送りの仕事
- W：ワークの質量(kg)
- µ：摩擦係数(0.2〜0.3)
- V：速度(m/min)
