HBA・HBFブレーキ付きモータ[OFFブレーキ]

HBA・HBFブレーキ付きモータ[OFFブレーキ]の写真

ブレーキ付きモータラインアップ

  • 標準効率モータ(0.4kW 標準効率:IE1相当)
  • トップランナーモータ(0.75kW〜15kWプレミアム効率:IE3相当)

※11kW(4P相当)以上はHBFブレーキになります。
※耐圧防爆型ブレーキ付きモータにつきましてはお取り扱いしておりません。

トップランナーブレーキ付きモータ特長 トップランナーモータ

1.省エネルギー、CO2削減

国内トップランナー基準(プレミアム効率:IE3相当)を満足したモータ部を搭載しています。長時間の使用により省エネ、CO2削減効果が大きく表れます。(0.4kWは標準効率となります)

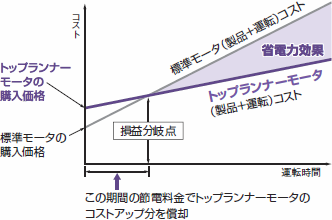

■コスト比較

コスト比較

トップランナーモータによる省エネルギー効果は、

年間省電力料金

上記より求められ、計算式からわかるように、トップランナーモータは運転時間に比例して、
省電力効果が大きくなるので、長時間運転する用途に特におすすめです。

■年間省電力料金比較

年間省電力料金比較

年間省電力料金試算例

注)
当社標準効率品とNeo100 Premiumとの比較です。(実負荷による測定方法)本値は計算値であり保証値ではありません。

2.三相標準型との取付互換性確保

三相標準型(ブレーキ無)と同一取付寸法にしていますので、そのまま置換えが可能になります。(ただし三相標準型より全長寸法は長くなります。また弊社従来ブレーキ付きとの置換えは取り合いが変わりますので、受注生産にて対応といたします)

三相標準品と同一取合い
ブレーキ付きに置き換え!

三相標準品と同一取合いブレーキ付きに置き換え!

当社従来ブレーキ付きモータとの
置き換え!

当社従来ブレーキ付きモータとの置き換え!

3.保護構造:IP44(屋外型はIP55)

ブレーキ部はブレーキカバーが付いていますので、保護構造は、標準IP44、屋外型IP55の信頼性を確保しています。ブレーキ制動面への水付着防止、ライニング摩耗粉の飛散防止などに対応しています。

4.モータ電源仕様毎の整流ユニットを標準搭載

モータ電源に則した整流ユニットを端子箱内に搭載。三相標準型と同じように電源接続するだけで、ご使用になれます。(400V級でのブレーキ用ダウントランスは不要です)

5.耐熱クラスFの標準採用

モータ部およびブレーキ部も耐熱クラスFとし、従来品に比べ高い信頼性を確保しています。

6.手動ゆるめ装置付き

手動ゆるめ装置に、新しく簡単で確実な解放機構を採用しモータを分解することなく、モータ据付け時や停電後の解放作業を可能にしました。

標準仕様

項目 トップランナーモータ 標準効率モータ
内容
適用規格(モータ部) JIS C 4213 プレミアム効率(IE3) JEC-2137-2000
外被構造 全閉外扇型(屋内型)
型式 脚取付:TFO-LK(0.75〜3.7kW)、
TFO-LKK(5.5〜15kW)
脚取付:TFO-FK
立て型フランジ取付:
VTFO-LK(0.75kW〜3.7kW)、
VTFO-LKK(5.5〜15kW)
立て型フランジ取付:VTFO-FK
極数/出力 4極 0.75〜15kW 0.4kW
6極 0.75〜11kW 0.4kW
耐熱クラス モータ部、ブレーキ部 共に 155(F)
定格 S1(連続)
保護方式 屋内型:IP44(ブレーキ部含み)
電圧/周波数 200V/50/60Hz 220V/60Hz または 400V/50/60Hz 440V/60Hz
口出し本数 3.7kW以下・・・3本(端子台方式)
5.5kW以上・・・6本(端子台方式、Y−△始動可能)
塗装色 リゲルグレー(マンセル8.9Y5.1/0.3)
ブレーキ部 適用規格 JEM1240 交流操作ブレーキ
JEM1029 制御器具の温度上昇限度
JEM1021 制御器具の絶縁抵抗および耐電圧、その他
制動方式 無励磁制動型(OFFブレーキ)
構造 整流ユニットを付属した交流操作の直流電磁ブレーキ
制動トルク 150%(モータ定格トルク比)
機械的寿命 200万回
ライニング ノンアスベスト材
整流ユニット モータの端子箱内に収納
伝導方式 直結・ベルト掛け兼用
回転方法 負荷側より見て反時計方向
周囲条件 温度 -20〜40℃
湿度 95%RH以下
高度 標高1,000m以下
雰囲気 腐食性および爆発性ガス、蒸気、結露が無く、じんあいの少ないこと
  • 仕様は変更になることがありますので、設計の際はご照会ください。
  • 上記仕様以外の特殊仕様はご相談ください。

製作範囲

項目 全閉外扇型(屋内型)
脚取り付け 立て型フランジ取り付け
型式 TFO-FK、TFO-LK、LKK VTFO-FK、VTFO-LK、LKK
出力(kW) 4極 6極 4極 6極
0.4
0.75
1.5
2.2
3.7
5.5
7.5
11
15
200V級(200V/50Hz、200V/60Hz、220V/60Hz)の見込み生産機種
注文生産機種
ご注文の際に、200V級(200V/50Hz、200V/60Hz、220V/60Hzの3仕様)または400V級(400V/50Hz、400V/60Hz、440V60Hzの3仕様)をご指示ください。
*1
屋外型も対応しますので、お問い合わせください。
*2
0.4kWは標準効率品となります。

HBA・HBFブレーキ付きモータ標準仕様

モータ出力(kW) モータ 枠番 モータ+ブレーキ
慣性モーメントJ
(kg・m²)
ブレーキ型式 定格制動 電源 耐熱クラス 定格
4P 6P 型式 4P 6P トルク(N.m)
0.4 - TFO-FK 71M 0.00107 - MS1S-HBA 4.0 200V50Hz
200V60Hz
220V60Hz
155(F) S1
(連続)
0.75 0.4 TFO-LK 80M 0.0029 0.0023 MS1L-HBA 7.7
1.5 0.75 TFO-LK 90L 0.00494 0.0058 MS2S-HBA 15
2.2 1.5 TFO-LK 100L 0.01132 0.0127 MS2L-HBA 23
3.7 2.2 TFO-LK 112M 0.01791 0.0243 MS4L-HBA 38
5.5 3.7 TFO-LKK 132S 0.03045 0.0412 MS8S-HBA 56
7.5 5.5 TFO-LKK 132M 0.03345 0.0535 MS8L-HBA 80
11 7.5 TFO-LKK 160M 0.087 0.104 MS16S-HBF 110
15 11 TFO-LKK 160L 0.108 0.135 MS16L-HBF 160
0.4kW6Pの型式はTFO-FK、3.7kW6Pの型式はTFO-LKです。

主な用途

  • コンベア
  • 工作機械
  • ホイスト
  • 自動倉庫
  • 印刷機械
  • 立体駐車場
  • 製本機械
  • 巻取機
  • 切断機 など
