モータ生産終了機種に関して：
ブレーキ付きモータ

※出力0.75kW以上は別シリーズにてご案内しております。
※耐圧防爆型ブレーキ付モータにつきましてはお取り扱いしておりません。

目次

HBAブレーキ付きモータ(OFFブレーキ)
FAブレーキ付きモータ(OFFブレーキ)
NAブレーキ付きモータ(ONブレーキ)

HBAブレーキ付きモータ(OFFブレーキ)

HBAブレーキ付きモータ(OFFブレーキ)

200万回の長寿命
耐摩耗性に優れたノンアスベストライニング採用
整流ユニット搭載で配線は容易
便利な手動ゆるめ装置付き
保護構造はIP44
取り付け方向は自在(軸上向は改造が必要)

性能・用途・製作範囲

性能・用途

機種		HBAブレーキ付きモータ
ブレーキの制動方式		無励磁制動
性能	電磁石	直流
	整流ユニット	付き(モータ端子箱内収納)
	定格ブレーキトルク (モータ定格トルク比)50Hz	150%
	ブレーキトルク調整範囲	不可
	ブレーキの本体寿命	200万回
	ブレーキの調整	要
	手動ゆるめ装置	付き
	取り付け寸法	専用
	製作範囲(4P)	0.4～7.5kW
用途	低頻度の停止	◎
	一般的な惰走運転の防止	◎
	荷重の保持	◎
	非常停止、急停止	◎
	高頻度始動、停止	〇
適用		OFF高機能

◎最適、〇適当
軸上向は、モータ部の改造が必要です。

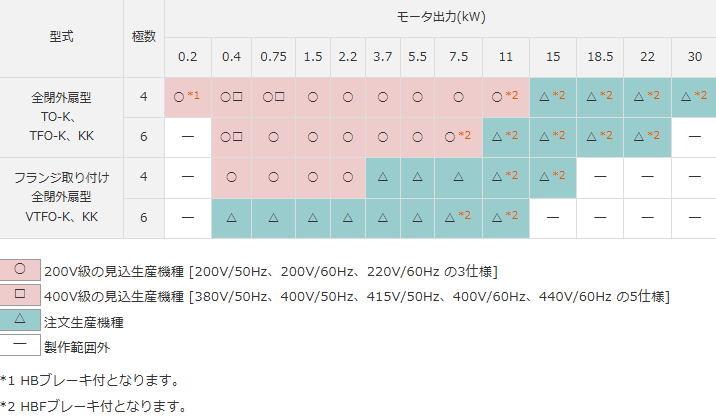

製作範囲

FAブレーキ付きモータ(OFFブレーキ)

FAブレーキ付きモータ(OFFブレーキ)

汎用モータと同一の取り付け寸法
耐摩耗性に優れたノンアスベストライニングを採用
ブレーキ解放が簡単
整流ユニット搭載で配線は容易
十分な制動仕事量
取り付け方向は自在(軸下向は改造が必要)

性能・用途・製作範囲

性能・用途

機種		FAブレーキ付きモータ
ブレーキの制動方式		無励磁制動
性能	電磁石	直流
	整流ユニット	付き(モータ端子箱内収納)
	定格ブレーキトルク (モータ定格トルク比)50Hz	150%
	ブレーキトルク調整範囲	不可
	ブレーキの本体寿命	100万回
	ブレーキの調整	要
	手動ゆるめ装置	付き
	取り付け寸法	汎用モータと同一
	製作範囲(4P)	0.4～1.5kW
用途	低頻度の停止	◎
	一般的な惰走運転の防止	◎
	荷重の保持	◎
	非常停止、急停止	◎
	高頻度始動、停止	〇
適用		OFF普及用

◎最適、〇適当
軸上向は、モータ部の改造が必要です。

製作範囲

型式	極数	モータ出力(kW)
型式	極数	0.4	0.75	1.5
全閉外扇型 TFO-K	4	○	○	○
全閉外扇型 TFO-K	6	△	△	―
フランジ取り付け全閉外扇型 VTFO-K	4	△	△	△
フランジ取り付け全閉外扇型 VTFO-K	6	△	△	―

○ 200V級の見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz の3仕様]
△ 注文生産機種
― 製作範囲外

NAブレーキ付きモータ(ONブレーキ)

NAブレーキ付きモータ(ONブレーキ)

汎用モータと同一の取り付け寸法
耐摩耗性に優れたノンアスベストライニングを採用
整流ユニット搭載で配線は容易
十分な制動仕事量
インバーター運転時の低騒音化(ブレーキ)を実現
取り付け方向は自在(軸上向は改造が必要)

性能・用途・製作範囲

性能・用途

機種		NAブレーキ付きモータ
ブレーキの制動方式		励磁制動
性能	電磁石	直流
	整流ユニット	付き(モータ端子箱内収納)
	定格ブレーキトルク (モータ定格トルク比)50Hz	150%
	ブレーキトルク調整範囲	不可
	ブレーキの本体寿命	100万回
	ブレーキの調整	要
	手動ゆるめ装置	不要
	取り付け寸法	汎用モータと同一
	製作範囲(4P)	0.4～3.7kW
用途	低頻度の停止	◎
	一般的な惰走運転の防止	◎
	荷重の保持	不可
	非常停止、急停止	〇
	高頻度始動、停止	〇
適用		ON普及用

◎最適、〇適当
軸上向は、モータ部の改造が必要です。

製作範囲

型式	極数	モータ出力(kW)
型式	極数	0.4	0.75	1.5	2.2	3.7
全閉外扇型 TFO-K	4	○	○	○	○	○
全閉外扇型 TFO-K	6	△	△	△	△	―
フランジ取り付け全閉外扇型 VTFO-K	4	△	△	△	△	△
フランジ取り付け全閉外扇型 VTFO-K	6	△	△	△	△	―

○ 200V級の見込生産機種 [200V/50Hz、200V/60Hz、220V/60Hz の3仕様]
△ 注文生産機種
― 製作範囲外
