モータ生産終了機種に関して：
防爆型モータ

※本製品は2024年9月末で受注終了となります。
耐圧防爆モータ＋JXインバータの組み合わせ品も同様です。

目次

概要
安全増防爆モータ
耐圧防爆モータ

概要

化学工場など、爆発性ガス、または蒸気のある場所で電気機器を使用する場合には、爆発による災害を防止するために防爆型電気機器を使用する必要があります。

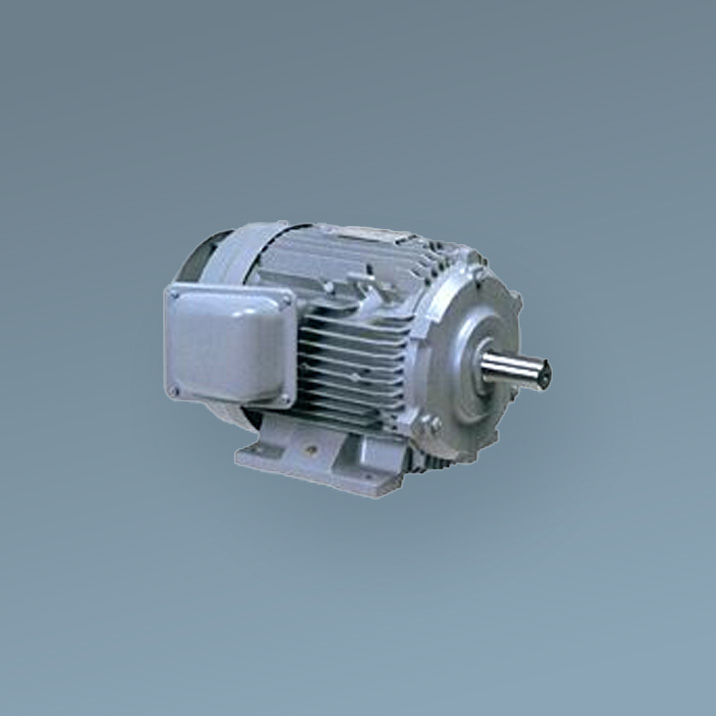

安全増防爆モータ

安全増防爆モータ

安全増防爆モータ

正常な運転中に電気火花、または高温が生じないように温度上昇限度を制限し、かつ導体の接続、絶縁距離等に対し、特に安全度を増した構造のモータです。

ラインアップと製作区分

※各機種とも2極0.75kW～3.7kW、4極0.75kW～3.7kW、6極0.75kW～2.2kWは、防爆構造ExeII T3です。他eG3となります。

区分	安全増防爆型ExeII T3
型式	全閉外扇型			フランジ取付全閉外扇型			全閉外扇屋外型			フランジ取付全閉外扇屋外型
型式	TFOX-K、KK			VTFOX-K、KK			TFOXA-K、KK			VTFOXA-K、KK
出力 (kW)	2極	4極	6極	2極	4極	6極	2極	4極	6極	2極	4極	6極
0.75	○	○	○	○	○	△	△	○	△	△	△	△
1.5	○	○	○	○	○	△	△	○	△	△	△	△
2.2	○	○	○	○	○	△	△	○	△	△	△	△
3.7	○	○	―	○	○	―	△	○	―	△	△	―

○ 見込生産機種(型式 VTFOX-K(KK)、YTFOX-K(KK)兼用)
△ 注文生産機種
― 製作範囲外

耐圧防爆モータ

全閉構造で、容器内部で爆発性ガスの爆発が起こった場合に容器がその圧力に耐え、かつ外部の爆発性ガスに引火する恐れのないようにした構造のモータです。

区分	耐圧防爆型 (d2G4)
型式	全閉外扇型			フランジ取付全閉外扇型			全閉外扇屋外型			フランジ取付全閉外扇屋外型
型式	TFOXX-K、KK			VTFOXX-K、KK			TFOXXA-K、KK			VTFOXXA-K、KK
出力 (kW)	2極	4極	6極	2極	4極	6極	2極	4極	6極	2極	4極	6極
0.75	△	○	○	△	△	△	△	△	△	△	△	△
1.5	△	○	○	△	△	△	△	△	△	△	△	△
2.2	△	○	○	△	△	△	△	△	△	△	△	△
3.7	△	○	○	△	△	△	△	△	△	△	△	△
5.5	△	○	△	△	△	△	△	△	△	△	△	△
7.5	△	○	△	△	△	△	△	△	△	△	△	△
11	△	○	△	△	△	△	△	△	△	△	△	△
15	△	○	△	△	△	△	△	△	△	△	△	△
18.5	△	△	△	△	△	△	△	△	△	△	△	△
22～132^※	△	△	△	△	△	△	△	△	△	△	△	△

○ 見込生産機種(型式 VTFOX-K(KK)、YTFOX-K(KK)兼用)
△ 注文生産機種

出力、極数、電圧仕様によっては、ご対応できない機種がございますので、ご相談ください。
