モータ生産終了機種に関して：

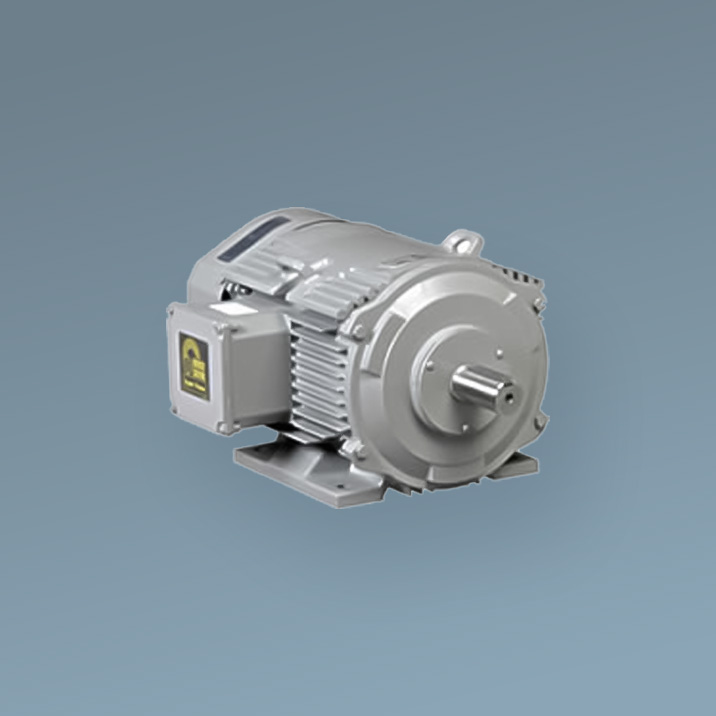

高効率モータザ・モートルNeo100 Super Power

「ザ・モートル」シリーズのノウハウを継承したアルミ合金フレームを採用。
進化した鉄心形状、インバータ駆動への最適化、ステータコイル温度の低減など、革新のテクノロジーで強化された次世代のグローバルスタンダードが、いま、時代のニーズと環境対応に応えて登場しました。

※出力0.75kW以上は別シリーズにてご案内しております。

特長
標準仕様
主要寸法
製作範囲
「ザ・モートルNeo100」シリーズよりモータ型式を変更
主な用途
JIS効率値(参考)

特長

JIS高効率規格(JIS C 4212)に対応

モータの損失には、一次銅損、二次銅損、鉄損、機械損、その他があります。ザ・モートルNeo100 Super Powerは、モータの心臓部である鉄心形状の最適化、材料の高級化をさらに進め、損失を約20～30%(当社標準モータ比)低減。2000年7月に制定されたJIS高効率規格(JIS C4212)に対応しており、各種機械・システムの省エネ(節電)運転に貢献します。

参考：JIS効率値

米国EPAct(米国エネルギー政策法)の効率基準値に対応した製品もご用意しています。

長寿命化の実現

コイル寿命2倍(当社標準モータ比)
軸受寿命2.5倍(当社標準モータ比)

電気部の合理的な設計と、アルミ合金フレームの高冷却効果により、ステータコイル温度を約10～20℃低減しました。コイル絶縁寿命は、標準モータに比べて約2倍。軸受寿命も約2.5倍(標準モータ比、4P、6P横型機種の計算グリース寿命で約50,000時間：平均周囲温度30℃、商用電源)の長寿命化を実現しています。

寿命は目安であり、使用環境、運転状況によって、変わりますので、ご注意ください。

インバータ駆動への最適化を実現(1:10、1:20定トルク)

低損失設計によって、0.4～15kWの4P機種は、インバータでの1：10 (6～60Hz)の100%定トルク運転を可能としました。(当社センサレスベクトル制御インバータ採用時)
もちろん400V級モータには、当社標準モータで評価の高い、インバータに対応した絶縁システムも採用しています。(460V 60Hz受電は除く)
1:20 (3～60Hz)定トルクシリーズは注文生産にて対応いたします。

標準モータと同一取り付け寸法

ザ・モートルNeo100 Super Powerの取り付け寸法は、標準モータ、従来の高効率モータと同一で、容易に置き換えることができます。

環境にやさしい低騒音・低振動

ザ・モートルシリーズで高い評価をいただいています低騒音・低振動技術を踏襲。

使えば使うほど経済性アップ

高効率設計のため、製品コストは標準モータと比べて高くなりますが、運転コストが低減されるため、導入時のコスト増加分を短時間で回収できます。その後は、稼働時間に比例して経済的に有利となり、特にモータの使用台数が多く、長時間運転する用途には、効果がはっきりとあらわれます。

【試算例】

試算条件		年間省電力料金約32,050円
出力	15kW
高効率モータの効率	90.6%
標準モータの効率	88.5%
年間運転時間	4,800時間(16時間/日)
電力料金	17円／kWh

さらに屋外型では保護構造IP55を標準採用

欧州を始め国外の屋外仕様モータは、IP55が標準採用されています。従来日本国内では、IP44構造を標準にし、IP55は受注対応を行ってきました。グローバルスタンダードをめざす新シリーズでは、屋外モータのシリーズとしてIP55を国内で初めて標準採用^※1。採用したIP55構造は当社独自の設計思想から、より信頼性の高い構造としています。

軸貫通部の非接触防水構造

軸貫通部の防水構造は、金属カラーとカバーで実現しており、ゴムスリンガーなどに比べ、より広い環境でご使用いただけるとともに、非接触防水構造なのでより長い期間のご使用が可能です^※2

電線管結合部

従来シリーズでは電線管を接合する部分は別部品となっていましたが、新シリーズでは端子箱と一体構造とすることで、より高い保護構造を実現しています。

嵌め合い部

嵌め合い部には、液体パッキンを塗布して防水効果を高めています^※3

水抜き穴の共用性

軸水平であれば、取り付け面が地面、壁、天井であっても部品の取り付けを変更するだけで対応可能。従来のように部品を取り寄せて交換する手間がありません。

2008年12月現在。カタログ販売される標準シリーズへの採用として。
取扱説明書およびJEMA技術資料、第160号に定められた日常点検は実施ください。また腐食の強い環境などでは別途処理の追加が必要な場合がありますのでお問い合わせください。
再組立て時には、再塗布が必要となります。

さらに屋外型では耐熱クラスのグレードアップ

新シリーズではモータの耐熱クラスをグレードアップし、熱的な耐力をアップさせ信頼性を向上しました。
従来、出力0.4～3.7kWでは耐熱クラスEを、5.5～15kWでは耐熱クラスBを採用してきました。新シリーズでは、モータの温度上昇は同レベルとした上で、絶縁物をより信頼性の高い材料に変更、耐熱クラスFのグレードを実現しています。
モータ温度上昇は従来と変わりありませんので、パッケージに入れてご使用の場合の庫内温度状況は従来と変わりません。

これによって耐熱クラスの表記は、0.4～3.7kWではF(E-RISE)、5.5～15kWではF(B-RISE)となります。

標準仕様

項目		内容
外被構造		全閉外扇型(屋内)	全閉外扇屋外型
極数・出力	2極	0.4～18.5kW
	4極	0.4～15kW
	6極	0.4～11kW
耐熱クラス	0.4～3.7kW 2P	E	F (E-RISE)
	0.4～3.7kW 4P
	0.4～2.2kW 6P
	5.5～18.5kW 2P	B	F (B-RISE)
	5.5～15kW 2P
	3.7～11kW 2P
定格		S1(連続)
保護構造		IP44	IP55
電圧/周波数	200V級	200V 50/60Hz、220V 60Hz
電圧/周波数	400V級	400V 50/60Hz、440V 60Hz
口出し方式		端子台(ネジ止め)式
口出し本数	3.7kW以下	3本
口出し本数	5.5kW以上	6本(Y-Δ始動可能)
塗装色		リゲルグレー(マンセル8.9Y5.1/0.3)
伝導方式	2極 11kW以上	直結専用
伝導方式	2極7.5kW以下および4極以上	直結・ベルト掛け共用
回転方向		反負荷側から見て時計方向
周囲条件	温度	－30～40℃
	湿度	95%RH以下
	高度	標高1,000m以下
	設置場所	屋内設置	屋外使用可能
雰囲気		腐食性および爆発性ガス、蒸気、結露がなく、じんあいの少ないこと

主要寸法

全閉外扇型

出力0.75kW以上は別シリーズにてご案内しております。

型式	枠番号	出力(kW)			耐熱クラス	概略質量(kg) モータ単体			外形図
型式	枠番号	2極	4極	6極	耐熱クラス	2極	4極	6極	外形図
【Neo100】 TFO-HK	71M	0.4	0.4	―	E	11.0	11.0	―	71M
	80M	0.75	―	―	E	14.0	―	―	80M
	80M	―	0.75	0.4	E	―	15.5	15.5	80M特
	90L	1.5 2.2	1.5	0.75	E	18.0 20.0	19.0	21.0	90L
	100L	―	2.2	1.5	E	―	27.5	30.0	100L
	112M	3.7	3.7	2.2	E	34.0	36.5	35.0	112M
【Neo100】TFO-HKK	132S	5.5 7.5	5.5	3.7	B	43 44	43	46	132S
	132M	―	7.5	5.5	B	―	50	57	132M
	160M	11 15	11	7.5	B	69 78	73	70	160M
	160L	18.5	15	11	B	85	89	88	160L

全閉外扇屋外型

出力0.75kW以上は別シリーズにてご案内しております。

型式	枠番号	出力(kW)			耐熱クラス	概略質量(kg) モータ単体			外形図
型式	枠番号	2極	4極	6極	耐熱クラス	2極	4極	6極	外形図
【Neo100】 TFOA-HK	71M	0.4	0.4	―	F(E-RISE)	11.5	11.5	―	A71M
	80M	0.75	―	―	F(E-RISE)	14.5	―	―	A80M
	80M	―	0.75	0.4	F(E-RISE)	―	16.0	16.0	A80M特
	90L	1.5 2.2	1.5	0.75	F(E-RISE)	18.5 20.5	19.5	21.5	A90L
	100L	―	2.2	1.5	F(E-RISE)	―	28.0	30.5	A100L
	112M	3.7	3.7	2.2	F(E-RISE)	34.5	37.0	35.5	A112M
【Neo100】TFOA-HKK	132S	5.5 7.5	5.5	3.7	F(B-RISE)B	44 45	44	47	A132S
	132M	―	7.5	5.5	F(B-RISE)	―	51	58	A132M
	160M	11 15	11	7.5	F(B-RISE)	70 79	74	71	A160M
	160L	18.5	15	11	F(B-RISE)	86	90	89	A160L

製作範囲

全閉外扇型[型式：TFO-HK、HKK] 200V

出力0.75kW以上は別シリーズにてご案内しております。

出力(kW)	2P	4P	6P
0.4	○	○	○
0.75	○	○	○
1.5	○	○	○
2.2	○	○	○
3.7	○	○	○
5.5	○	○	○
7.5	○	○	○
11	○	○	○
15	○	○	-
18.5	○	-	-

○ 見込生産機種
200V級[200V/50Hz、200V/60Hz、220V/60Hz の3仕様]
400V級 [400V/50Hz、400V/60Hz、440V/60Hz の3仕様]
△ 注文生産機種
― 製作範囲外

脚取付タイプ(TFO-HK、HKK)が標準ですが、フランジ取付タイプ(VTFO-HK、HKK)も注文品で製作します。
米国EPAct対応は別途ご相談ください。

全閉外扇型[型式：TFO-HK、HKK] 400V

出力0.75kW以上は別シリーズにてご案内しております。

出力(kW)	2P	4P	6P
0.4	△	○	△
0.75	△	○	△
1.5	△	○	△
2.2	△	○	△
3.7	△	○	△
5.5	△	○	△
7.5	△	○	△
11	△	○	△
15	△	○	-
18.5	△	-	-

○ 見込生産機種
200V級[200V/50Hz、200V/60Hz、220V/60Hz の3仕様]
400V級 [400V/50Hz、400V/60Hz、440V/60Hz の3仕様]
△ 注文生産機種
― 製作範囲外

脚取付タイプ(TFO-HK、HKK)が標準ですが、フランジ取付タイプ(VTFO-HK、HKK)も注文品で製作します。
米国EPAct対応は別途ご相談ください。

全閉外扇屋外型[型式：TFOA-HK、HKK] 200V

出力0.75kW以上は別シリーズにてご案内しております。

出力(kW)	2P	4P	6P
0.4	△	○	△
0.75	△	○	△
1.5	△	○	△
2.2	△	○	△
3.7	△	○	△
5.5	△	○	△
7.5	△	○	△
11	△	○	△
15	△	○	-
18.5	△	-	-

○ 見込生産機種
200V級[200V/50Hz、200V/60Hz、220V/60Hz の3仕様]
400V級 [400V/50Hz、400V/60Hz、440V/60Hz の3仕様]
△ 注文生産機種
― 製作範囲外

脚取付タイプ(TFO-HK、HKK)が標準ですが、フランジ取付タイプ(VTFO-HK、HKK)も注文品で製作します。
米国EPAct対応は別途ご相談ください。

「ザ・モートルNeo100」シリーズよりモータ型式を変更

「ザ・モートル」シリーズとの区別を付けるため、「ザ・モートルNeo100」シリーズより、モータの型式を変更します。

	「ザ・モートル」	「ザ・モートルNeo100」
出力3.7kW以下	TFO-K	TFO-FK
出力5.5kW以上	TFO-KK	TFO-FKK

参考：日立モートルの型式に関するご説明資料 (PDF形式、52KB) (新規ウィンドウで表示)

主な用途

ファン、ポンプ、コンプレッサー、などの風水力機器に。
化学プラント、鉄鋼プラント、製紙プラントなどの、稼働時間が長く連続運転される機械に。
省エネルギーをめざす機械に。

高効率モータは発生損失を抑制しているため標準モータに比べ、一般的に回転速度が速くなります。ポンプや送風機などの負荷で標準モータを高効率モータに置き換えた場合、この回転速度が速くなることにより、モータの出力が増加します。モータ効率は高いのですが出力が増加することにより消費電力が増加する場合があります。
高効率モータは発生損失を抑制するために回転子の抵抗を低くしていることから、始動電流が標準モータに対して高くなり、ブレーカなどの変更が必要になる場合があります。

JIS効率値(参考)

高効率全閉型電動機の効率値(JIS C4212)

出力0.75kW以上は別シリーズにてご案内しております。

定格出力 (kW)	極数	2極		4極		6極		参考 EPAct 4極
	周波数	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	60Hz
	電圧	200V 又は400V	220V 又は440V	200V 又は400V	220V 又は440V	200V 又は400V	220V 又は440V	230V 又は460V
0.2		70.0	71.0	72.0	74.0	―	―	―
0.4		76.0	77.0	76.0	78.0	73.0	76.0	―
0.75		77.5	78.5	80.5	82.5	78.5	80.0	82.5
1.5		83.0	84.0	82.5	84.0	83.0	84.5	84.0
2.2		84.5	85.5	85.5	87.0	84.5	86.0	87.5
3.7		87.0	87.5	86.0	87.5	86.0	87.0	87.5
5.5		88.0	88.5	88.5	89.5	88.0	89.0	89.5
7.5		88.5	89.0	88.5	89.5	88.5	89.5	89.5
11		90.0	90.2	90.2	91.0	89.5	90.2	91.0
15		90.0	90.2	90.6	91.0	89.5	90.2	91.0
18.5		90.6	91.0	91.7	92.4	91.0	91.7	92.4
22		91.0	91.0	91.7	92.4	91.0	91.7	92.4
30		91.4	91.7	92.4	93.0	91.7	92.4	93.0
37		92.1	92.4	92.4	93.0	91.7	92.4	93.0
45		92.4	92.7	92.7	93.0	92.4	93.0	93.6
55		92.7	93.0	93.3	93.6	93.3	93.6	94.1
75		93.6	93.6	94.1	94.5	93.6	94.1	94.5
90		94.3	94.5	94.1	94.5	93.9	94.1	94.5
110		94.3	94.5	94.1	94.5	94.5	95.0	95.0
132		94.8	95.0	94.5	95.0	94.5	95.0	95.0
160		94.8	95.0	94.8	95.0	94.5	95.0	95.0

200V 60Hzの効率値は規定されていませんが、一般的に220V 60Hzに比べ若干低下します。
JIS C4210の標準モータの特性算定法は、等価回路法ですが、高効率モータ(JIS C4212)の特性算定法は実負荷法になります。
EPAct高効率の特性算定法は、IEEE std 112 Method B によります。
