シリーズ | SuperVシリーズ(4形) | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
形式 | 巻上・横行インバータ (2速形) |
ペンダント式押ボタン操作 | 1M-T65-W4 | 1HM-T65-W4 | 2M-T75-W4 | 2HM-T75-W4 | 2.8M-T65-W4 | 2.8HM-T65-W4 | 3M-T65-W4 | 3HM-T65-W4 | ||||||||
無線操作 | 1M-T65-WM44 | 1HM-T65-WM44 | 2M-T75-WM44 | 2HM-T75-WM44 | 2.8M-T65-WM44 | 2.8HM-T65-WM44 | 3M-T65-WM44 | 3HM-T65-WM44 | ||||||||||
巻上・横行インバータ (1速形) |
ペンダント式押ボタン操作 | - | - | - | - | - | - | - | - | |||||||||
無線操作 | - | - | - | - | - | - | - | - | ||||||||||
巻上のみインバータ | ペンダント式押ボタン操作 | 1M-T65-V4 | 1HM-T65-V4 | 2M-T75-V4 | 2HM-T75-V4 | 2.8M-T65-V4 | 2.8HM-T65-V4 | 3M-T65-V4 | 3HM-T65-V4 | |||||||||
無線操作 | 1M-T65-VM44 | 1HM-T65-VM44 | 2M-T75-VM44 | 2HM-T75-VM44 | 2.8M-T65-VM44 | 2.8HM-T65-VM44 | 3M-T65-VM44 | 3HM-T65-VM44 | ||||||||||
定格荷重(t) | 1 | 2 | 2.8 | 3 | ||||||||||||||

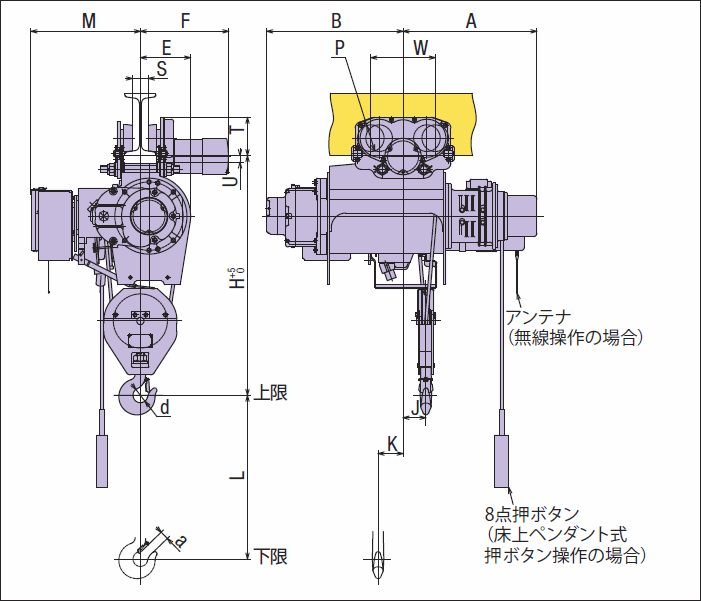

概略寸法(mm) | L | 6,000 | 12,000 | 6,000 | 12,000 | 6,000 | 12,000 | 6,000 | 12,000 | |||||||||
H | 790 | 985 | 1,115 | 1,115 | ||||||||||||||
A | 545 | 715 | 620 | 630 | 610 | 645 | 610 | 645 | ||||||||||
B | 475 | 510 | 435 | 615 | 510 | 660 | 510 | 665 | ||||||||||
M | 430 | 485 | 530 | 530 | ||||||||||||||
E | 255 | 220 | 245 | 245 | ||||||||||||||
W | 200/290 | 200/290 | 230/310 | 230/310 | ||||||||||||||
K | 20 | 90 | 30 | 110 | 35 | 120 | 35 | 120 | ||||||||||
J | 85 | 115 | 75 | 100 | 80 | 110 | 80 | 110 | ||||||||||
d | 45 | 56 | 71 | 71 | ||||||||||||||
P | 96/96 | 96/96 | 128/128 | 128/128 | ||||||||||||||
a | 23 | 36 | 42 | 42 | ||||||||||||||
最小屈曲半径(m) | 3.5/1.5 | 4.5/1.8 | 5.0/2.0 | 5.0/2.0 | ||||||||||||||
使用I形鋼との隙間(mm) | F | S | T | U | F | S | T | U | F | S | T | U | F | S | T | U | ||
200×100×7 | 374 | 42 | 148 | 47/42 | 378 | 42 | 148 | 42 | ||||||||||
250×125×7.5 | 387 | 67 | 151 | 44/39 | 391 | 67 | 151 | 39 | 417 | 52 | 177 | 38 | 417 | 52 | 177 | 38 | ||
300×150×11.5 | 400 | 92 | 160 | 35/30 | 404 | 92 | 160 | 30 | 430 | 77 | 187 | 28 | 430 | 77 | 187 | 28 | ||
450×175×11 | 443 | 102 | 185 | 30 | 443 | 102 | 185 | 30 | ||||||||||
概略質量(kg) | 200 | 220 | 295 | 345 | 405 | 435 | 405 | 435 |
シリーズ | SuperVシリーズ(4形) | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
形 式 |
巻上・横行 インバータ (2速形) |
ペンダント式 押ボタン操作 |
5M-T55-W4 | 5HM-T55-W4 | 7.5M-T55-W4 | 7.5HM-T55-W4 | 10M-T55-W4 | 10HM-T55-W4 | ||||||
無線操作 | 5M-T55-WM44 | 5HM-T55-WM44 | 7.5M-T55-WM44 | 7.5HM-T55-WM44 | 10M-T55-WM44 | 10HM-T55-WM44 | ||||||||
巻上・横行 インバータ (1速形) |
ペンダント式 押ボタン操作 |
- | - | - | - | - | - | |||||||
無線操作 | - | - | - | - | - | - | ||||||||
巻上のみ インバータ |
ペンダント式 押ボタン操作 |
5M-T55-V4 | 5HM-T55-V4 | 7.5M-T55-V4 | 7.5HM-T55-V4 | 10M-T55-V4 | 10HM-T55-V4 | |||||||
無線操作 | 5M-T55-VM44 | 5HM-T55-VM44 | 7.5M-T55-VM44 | 7.5HM-T55-VM44 | 10M-T55-VM44 | 10HM-T55-VM44 | ||||||||
定格荷重(t) | 5 | 7.5 | 10 | |||||||||||
概略寸法(mm) | L | 8,000 | 12,000 | 8,000 | 12,000 | 8,000 | 12,000 | |||||||
H | 1,190 | 1,345 | 1,515 | |||||||||||
A | 845 | 955 | 1,075 | 1,150 | 1,075 | 1,150 | ||||||||
B | 690 | 800 | 830 | 905 | 885 | 960 | ||||||||
M | 525 | 640 | 670 | |||||||||||
E | 305 | 315 | 355 | |||||||||||
W | 250/330 | 230/310 | 250/330 | |||||||||||
G | - | 560 | 760 | 650 | 786 | |||||||||
K | - | - | - | |||||||||||
J | - | - | - | |||||||||||
⌀d | 90 | 100 | 100 | |||||||||||
⌀P | 156/140 | 128/128 | 156/140 | |||||||||||
a | 58 | 69 | 69 | |||||||||||
最小屈曲半径(m) | 直線/3.0 | 直線/直線 | 直線/直線 | |||||||||||
使用I形鋼との隙間(mm) | F | S | T | U | F | S | T | U | F | S | T | U | ||
200×100×7 | ||||||||||||||
250×125×7.5 | ||||||||||||||
300×150×11.5 | 450 | 77 | 225 | 30/30 | 440 | 77 | 186 | 28/28 | 450 | 77 | 225 | 30/30 | ||
450×175×11 | 463 | 102 | 223 | 32/32 | 453 | 102 | 184 | 30/30 | 460 | 102 | 225 | 30/30 | ||
600×190×13 | 461 | 117 | 189 | 25/25 | 468 | 117 | 230 | 25/25 | ||||||
概略質量(kg) | 710 | 775 | 970 | 1,030 | 1,280 | 1,340 |
シリーズ | V8シリーズ(4形) | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
形 式 |
巻上・横行インバータ (2速形) |
ペンダント式押ボタン操作 | 15M-T88-W4 | 15HM-T88-W4 | 20HM-T88-W4 | |||||||||
無線操作 | 15M-T88-WM44 | 15HM-T88-WM44 | 20HM-T88-WM44 | |||||||||||
巻上・横行インバータ (1速形) |
ペンダント式押ボタン操作 | 15M-T88-4 | 15HM-T88-4 | 20HM-T88-4 | ||||||||||
無線操作 | - | - | - | |||||||||||
巻上のみインバータ | ペンダント式押ボタン操作 | - | - | - | ||||||||||
無線操作 | - | - | - | |||||||||||
定格荷重(t) | 15 | 20 | ||||||||||||
概略寸法(mm) | L | 8,000 | 12,000 | 12,000 | ||||||||||
H | 1,865 | 2,010 | ||||||||||||
A | 1,060 | 1,160 | 1,210 | |||||||||||
B | 950 | 990 | 1,040 | |||||||||||
M | 705 | 705 | ||||||||||||
E | 427 | 427 | ||||||||||||
W | 309/309 | 309/309 | ||||||||||||
G | 820 | 900 | ||||||||||||
K | - | - | ||||||||||||
J | - | - | ||||||||||||
⌀d | 130 | 165 | ||||||||||||
⌀P | 190/190 | 190/190 | ||||||||||||
a | 86 | 108 | ||||||||||||
最小屈曲半径(m) | 直線/直線 | 直線/直線 | ||||||||||||
使用I形鋼との隙間(mm) | F | S | T | U | F | S | T | U | ||||||
200×100×7 | ||||||||||||||
250×125×7.5 | ||||||||||||||
300×150×11.5 | ||||||||||||||
450×175×11 | 524 | 62 | 280 | 30/30 | 524 | 62 | 280 | 30 | ||||||
600×190×13 | 532 | 77 | 285 | 25/25 | 532 | 77 | 285 | 25 | ||||||
概略質量(kg) | 2,140 | 2,390 | 2,740 |
