生産終了機種に関して：ギヤモータ：軽負荷用CAシリーズ

• ※出力0.75kW以上は別シリーズにてご案内しております。

据え付け

全機種グリース潤滑方式を採用していますので、取り付け角度は自在です。

連結方式：直結方式

カップリングで直結する場合は、「フレキシブルカップリング」の両側が同心となるようにしてください。

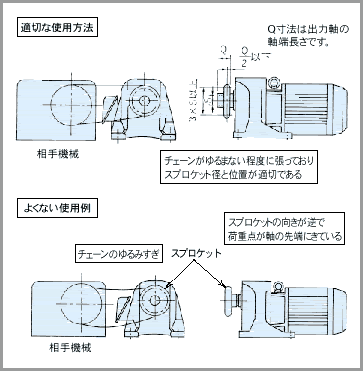

連結方式：チェーンスプロケットまたはギヤ掛け方式

1. チェーンスプロケットまたはギヤ径について出力軸の中央の位置でチェーンスプロケットまたはギヤを取り付けた場合で、

   となるように、スプロケット、ギヤの径をお選びください。
2. 荷重の作用点について
   出力軸の先端の方に荷重が作用しますと、出力軸に無理な荷重がかかり、軸折れなどの原因となります。スプロケット、ギヤなどは、軸の根元まで完全に入れてください。
3. チェーンの張りについて
   負荷との連結にチェーンを使用する場合は、チェーンにゆるみがない程度に張ってご使用ください。チェーンがゆるんだ状態で使用しますと、始動時に大きな衝撃力が発生し、相手機械やギヤモータに悪影響をおよぼします。

以上、(1)〜(3)以外の方法でギヤモータを運転する場合、および使用ひん度が激しい場合や、負荷の慣性モーメントJ(GD²)が特に大きい場合には、あらかじめご照会ください。

連結方式：ベルト掛け方式

ベルト掛け方式は、規定動力の伝動を行う場合にベルトの張力が著しく大きくなりますので、標準品では使用できませんのでご照会ください。

潤滑

潤滑油について

• 給油
  グリース潤滑機種のギヤモータには、工場出荷時にグリースを充てんしてありますので、そのままご使用になれます。
• 潤滑油の交換
  グリースは、高温場所での使用や連続運転での使用など、苛酷な使用条件では1年を目安に交換していただければ、一層寿命を長く保つことができます。
• ギヤモータ用グリース
  グリース潤滑機種には、次のグリースが充てんされています。日本礦油製ニッペコSEP--O、使用周囲温度−20℃〜40℃、これ以外の周囲温度の場合はご照会ください。

オイルシールについて

グリース潤滑機種のギヤモータは、モータ部の軸封にオイルシールを使用しています。通常のご使用では4〜5年を目安に交換してください(交換方法は取り扱い説明書をご参照ください)。連続運転、高温場所など、厳しい使用条件でご使用の場合は、1〜2年程度を目安に点検修理をしてください。
なお、食品機械など、特に油気をきらう機械装置にギヤモータをご使用になる場合には、万一潤滑油が漏れても、食品などに混入しないようギヤモータの下部に油受けを取り付けてください。
