SJシリーズ P1：制御回路

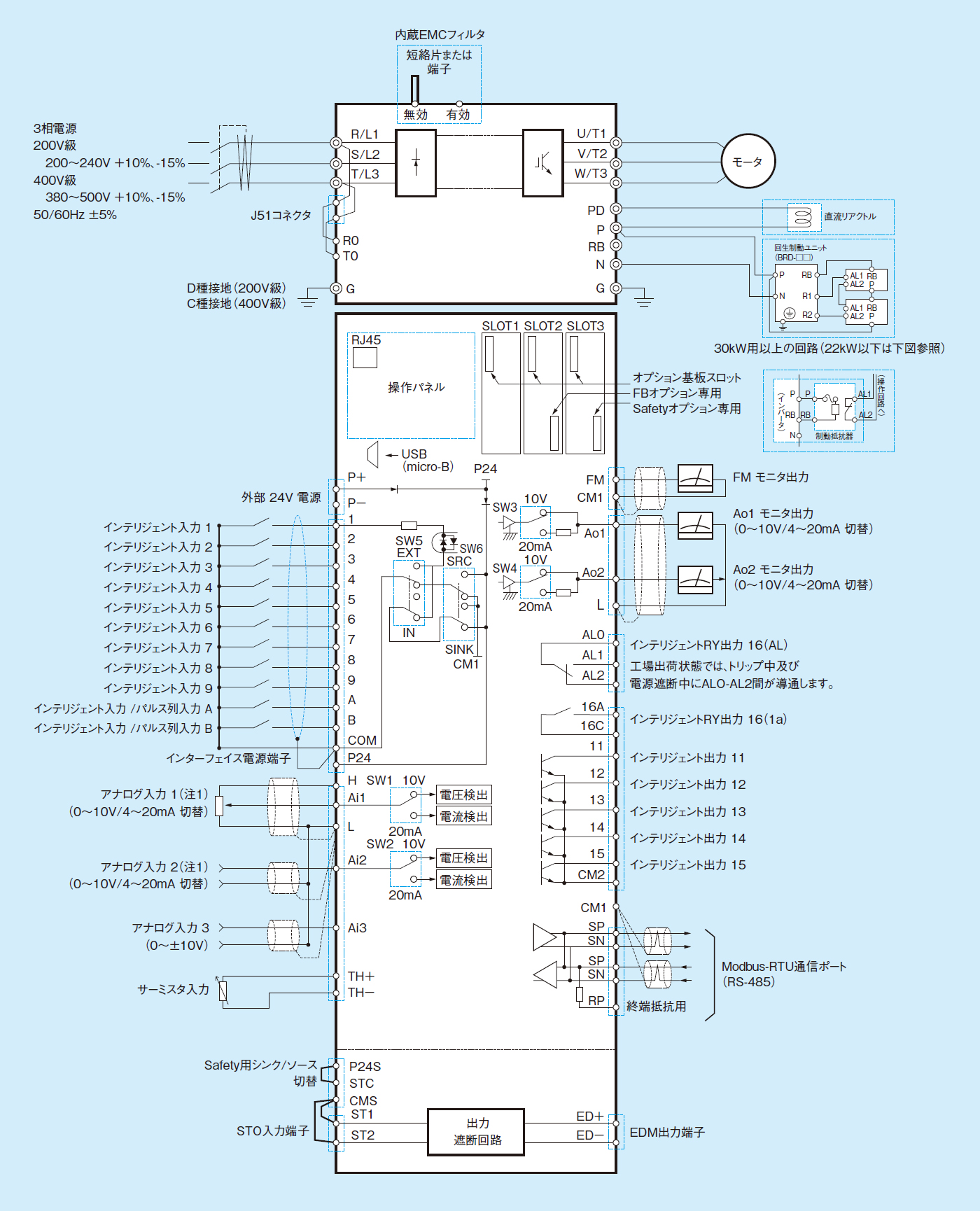

標準接続図

*

［可変抵抗を接続する場合］周波数指令用可変抵抗器(0.5kΩ〜2kΩ) ※1kΩ、1W以上推奨

*

各端子のコモンが異なりますのでご注意ください。

*

R0T0電源を別電源から供給する場合は、コネクタJ51との接続をはずしてください。尚、この場合運転中に主電源が切れるとUVエラーを表示します。

*

入力端子のシンク/ソースの切替は、制御基板上のDipSW6にて行ってください。
