SJシリーズ P1：寸法

寸法図

すべてを開く

詳細を開く

P1-004LFF〜037LFF / P1-007HFF〜037HFF

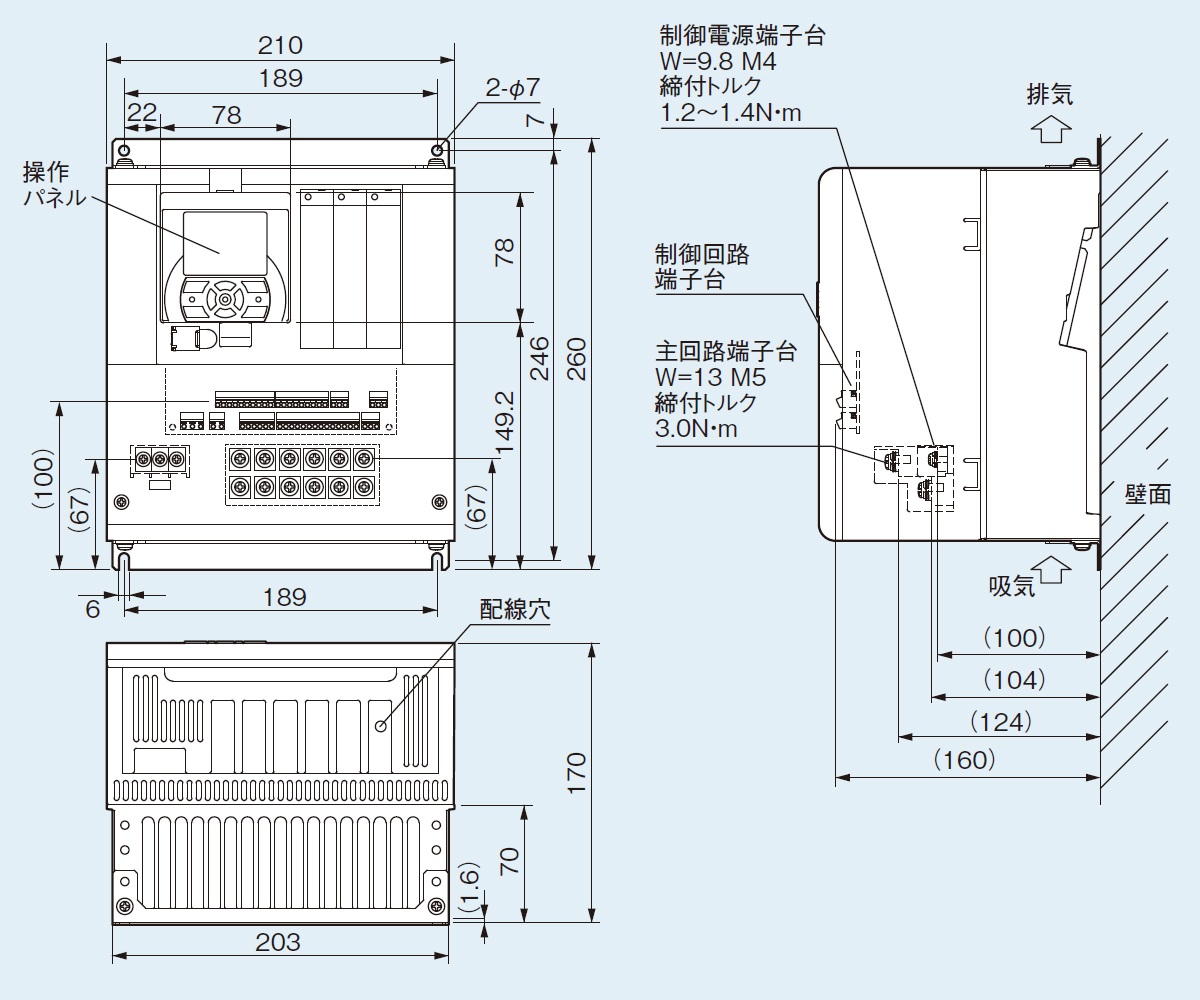

寸法図：P1-004LFF〜037LFF / P1-007HFF〜037HFF

詳細を閉じる

詳細を開く

P1-055LFF〜075LFF / P1-055HFF〜075HFF

寸法図：P1-055LFF〜075LFF / P1-055HFF〜075HFF

詳細を閉じる

詳細を開く

P1-110LFF / P1-110HFF

寸法図：P1-110LFF / P1-110HFF

*1
P1-110LFFをLD(軽負荷定格)/VLD(超軽負荷定格)で使用する場合は、D寸法が15mm大きくなります。

詳細を閉じる

詳細を開く

P1-150LFF〜220LFF

寸法図：P1-150LFF〜220LFF

*1
P1-220LFFをVLD(超軽負荷定格)で使用する場合は、D寸法が10mm大きくなります。

詳細を閉じる

詳細を開く

P1-150HFF〜220HFF

寸法図：P1-150HFF〜220HFF

詳細を閉じる

詳細を開く

P1-300LFF / P1-300HFF

寸法図：P1-300LFF / P1-300HFF

詳細を閉じる

詳細を開く

P1-370LFF / P1-450LFF / P1-370HFF〜P1-550HFF

寸法図：P1-370LFF / P1-450LFF / P1-370HFF〜P1-550HFF

詳細を閉じる

詳細を開く

P1-550LFF / P1-750LFF

寸法図：P1-550LFF / P1-750LFF

詳細を閉じる

詳細を開く

P1-750HFF / P1-900HFF

寸法図：P1-750HFF / P1-900HFF

詳細を閉じる

詳細を開く

P1-1100HFF / P1-1320HFF

寸法図：P1-1100HFF / P1-1320HFF

詳細を閉じる

詳細を開く

P1-1600HFF

寸法図：P1-1600HFF

詳細を閉じる

詳細を開く

P1-1850HFF

寸法図：P1-1850HFF

詳細を閉じる

詳細を開く

P1-2000HFF / P1-2200HFF

寸法図：P1-2000HFF / P1-2200HFF

詳細を閉じる

詳細を開く

P1-2500HFF

寸法図：P1-2500HFF

詳細を閉じる

詳細を開く

P1-3150HFF

寸法図：P1-3150HFF
