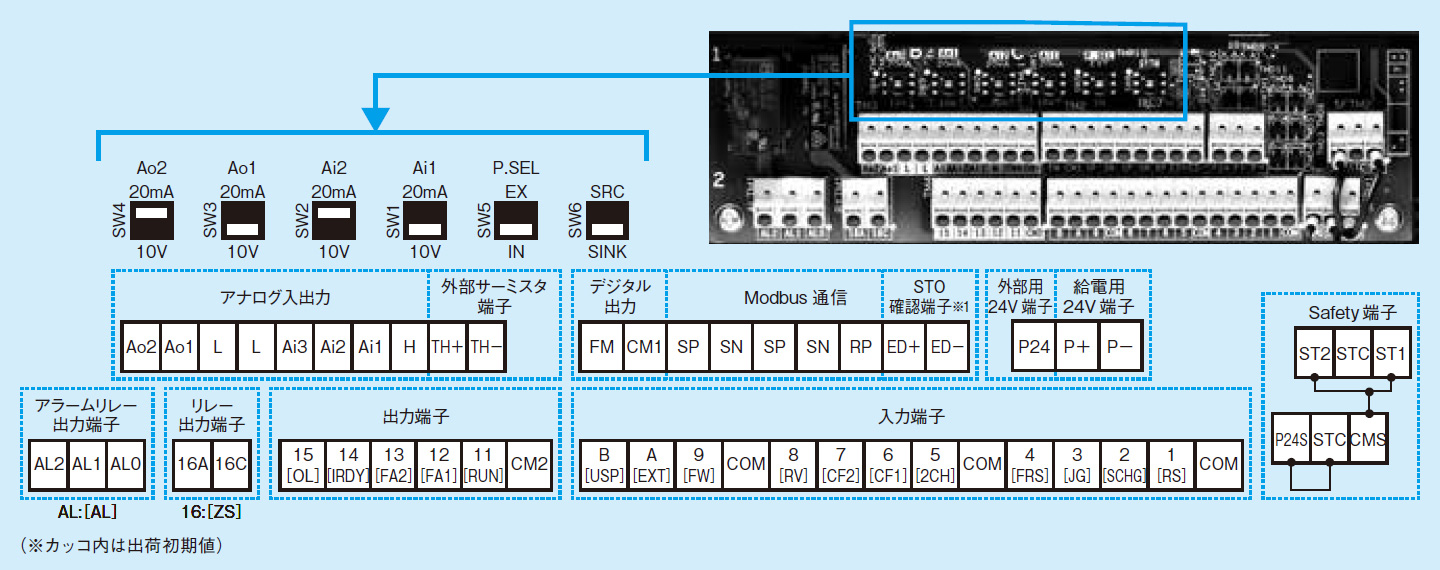

端子配列

端子配列

スイッチの説明

SW番号 SW名称 内容説明
SW1 アナログ入力1
切替
アナログ入力1の電圧電流入力を切り替えます。
10V:Ai1端子に電圧入力が可能です。
20mA:Ai1端子に電流入力が可能です。
SW2 アナログ入力2
切替
アナログ入力2の電圧電流入力を切り替えます。
10V:Ai2端子に電圧入力が可能です。
20mA:Ai2端子に電流入力が可能です。
SW3 アナログ出力1
切替
アナログ出力1の電圧電流出力を切り替えます。
10V:Ao1端子の出力が電圧出力になります。
20mA:Ao1端子の出力が電流出力になります。
SW4 アナログ出力2
切替
アナログ出力2の電圧電流出力を切り替えます。
10V:Ao2端子の出力が電圧出力になります。
20mA:Ao2端子の出力が電流出力になります。
SW5 入力端子の
電源供給方法切替
入力端子への給電方法を切り替えます。
IN:内部電源で入力端子を駆動します。
EX:外部電源を入力端子に入力し駆動します。
EXの場合、入力端子-COM間に電源が必要です。
SW6 入力端子シンク/
ソース切替
入力端子のシンク/ソース論理を切り替えます。
SINK:シンク論理にします。
SRC:ソース論理にします。
