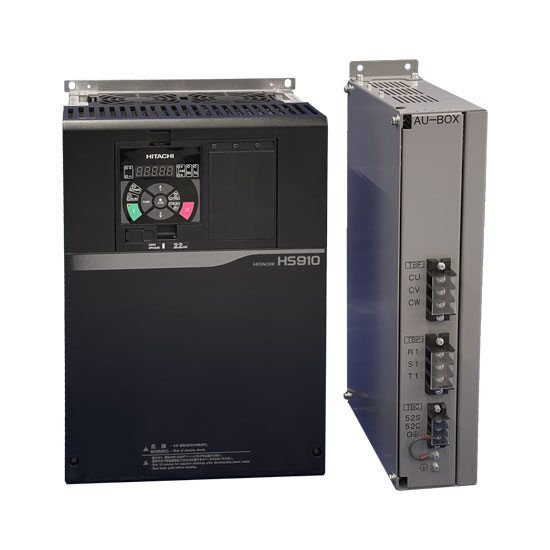

インバータ 高調波抑制ユニット

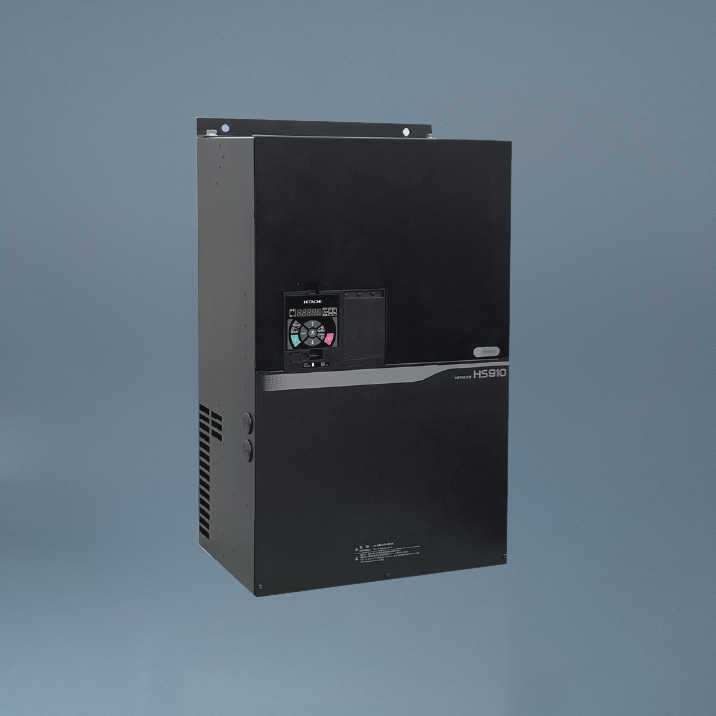

HS910シリーズ

高周波抑制と省エネ

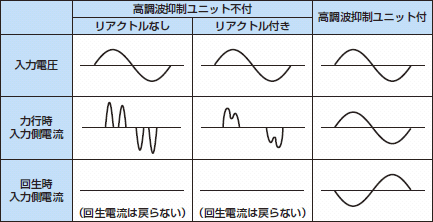

入力電流波形を正弦波状にし、高調波の発生を低減、抑制します

高調波抑制ユニットを使用した場合、高調波抑制対策ガイドラインの電源回路は、換算係数K5=0として扱います。
インバータだけでは入力電流にピーク電流が発生してしまう問題点を、入力電流を正弦波状に改善し高調波の発生を抑制します。また、力率1で制御することで力率改善にも役立ち、電源設備の小型化が図れます。

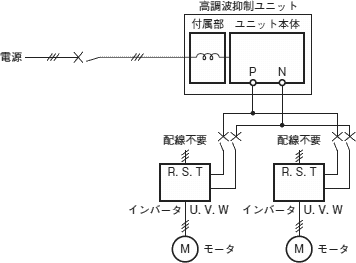

共通コンバータ化が図れ、インバータの並列接続が可能です

複数台のインバータを並列接続して、共通コンバータ化が図れます。個別に回生制動ユニットが不要となり、一括で高調波抑制ができるため、省スペース、コストの低減が可能です。

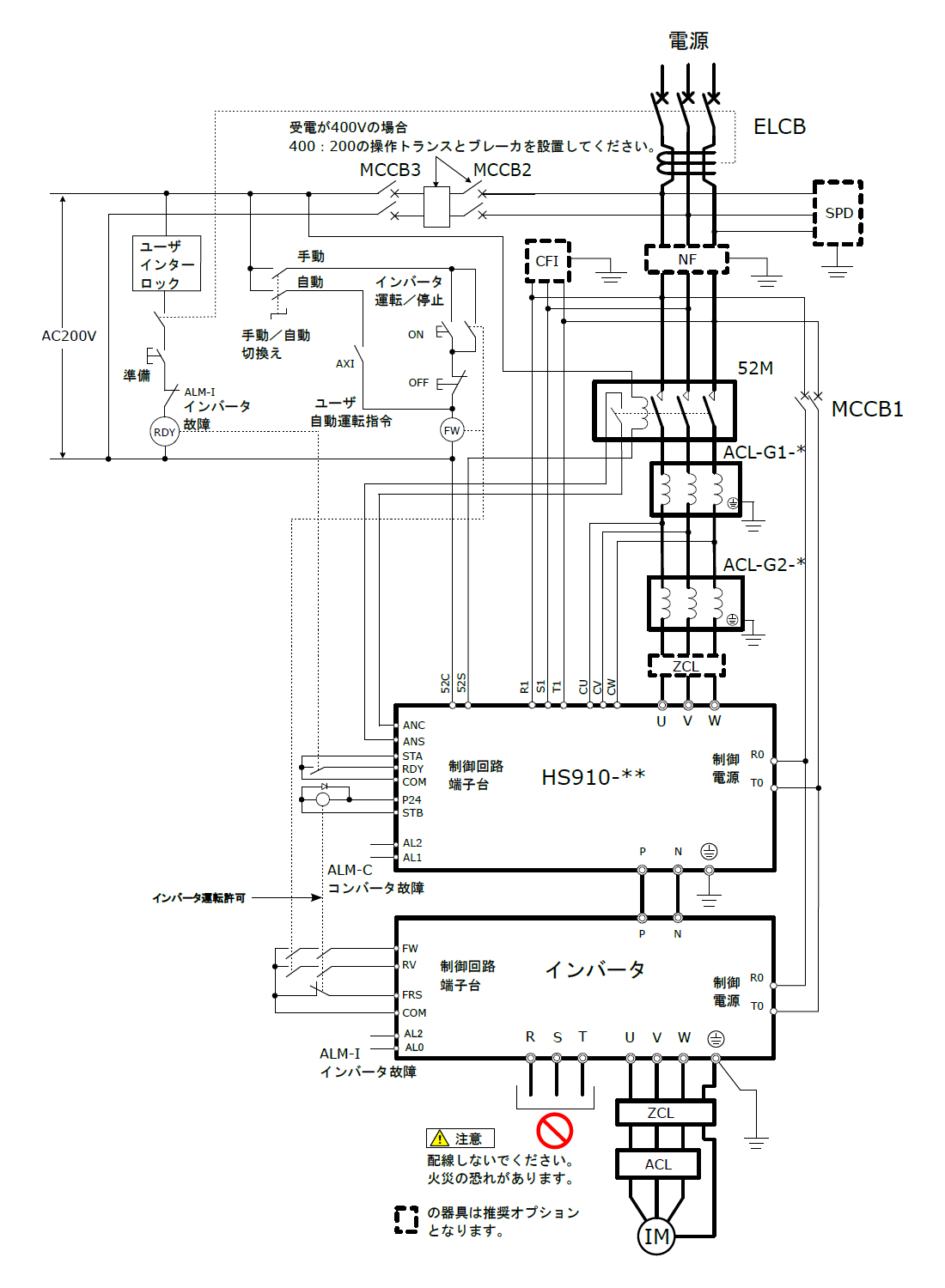

基本システム例

拡張システム例

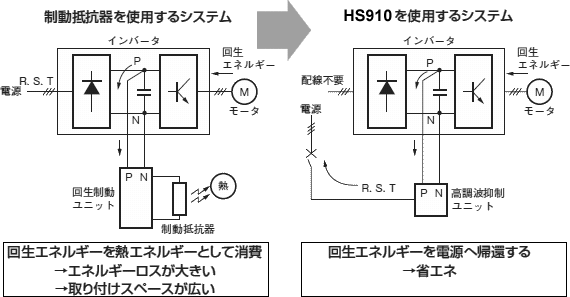

回生エネルギーを電源へ帰還するので省エネが図れます

制動抵抗器を使用する場合は、モータからの回生エネルギーは熱エネルギーとして消費されます。HS910を利用するシステムは回生エネルギーを電源に帰還して再利用することで、省エネになります。定格100%で連続回生が可能で、急減速、頻繁な加減速のあるシステムにも対応できます。

寿命検出機能を搭載

消耗部品寿命を検出し、メンテナンスをサポートします

ファン、コンデンサはもちろん、パワーモジュールもリアルタイムで診断します。 パワーモジュールではIGBTだけでなく、 検出が難しかったFWDの寿命も検出することが可能となりました。実稼働における負荷から寿命診断することでより適確なメンテナンスをサポートします。
寿命部品の適切な交換による故障リスクの低減、設備更新の計画運用などトラブルの未然防止を図れます。また、通信機能を使用して消耗部品寿命をリアルタイムで監視することで、保守点検の利便性が向上します。

1. (IGBT: Insulated Gate Bipolar Transistor, FWD: Flywheel Diode)

発電機運転における安定性の向上

レジリエンスの向上

HS910シリーズでは制御応答の高速化や位相検出方法の改善により発電機組合せ運転時の安定性を向上しました。災害時に非常電源として使われる発電機との接続が容易となり、設備やシステムのレジリエンスの向上に貢献します。

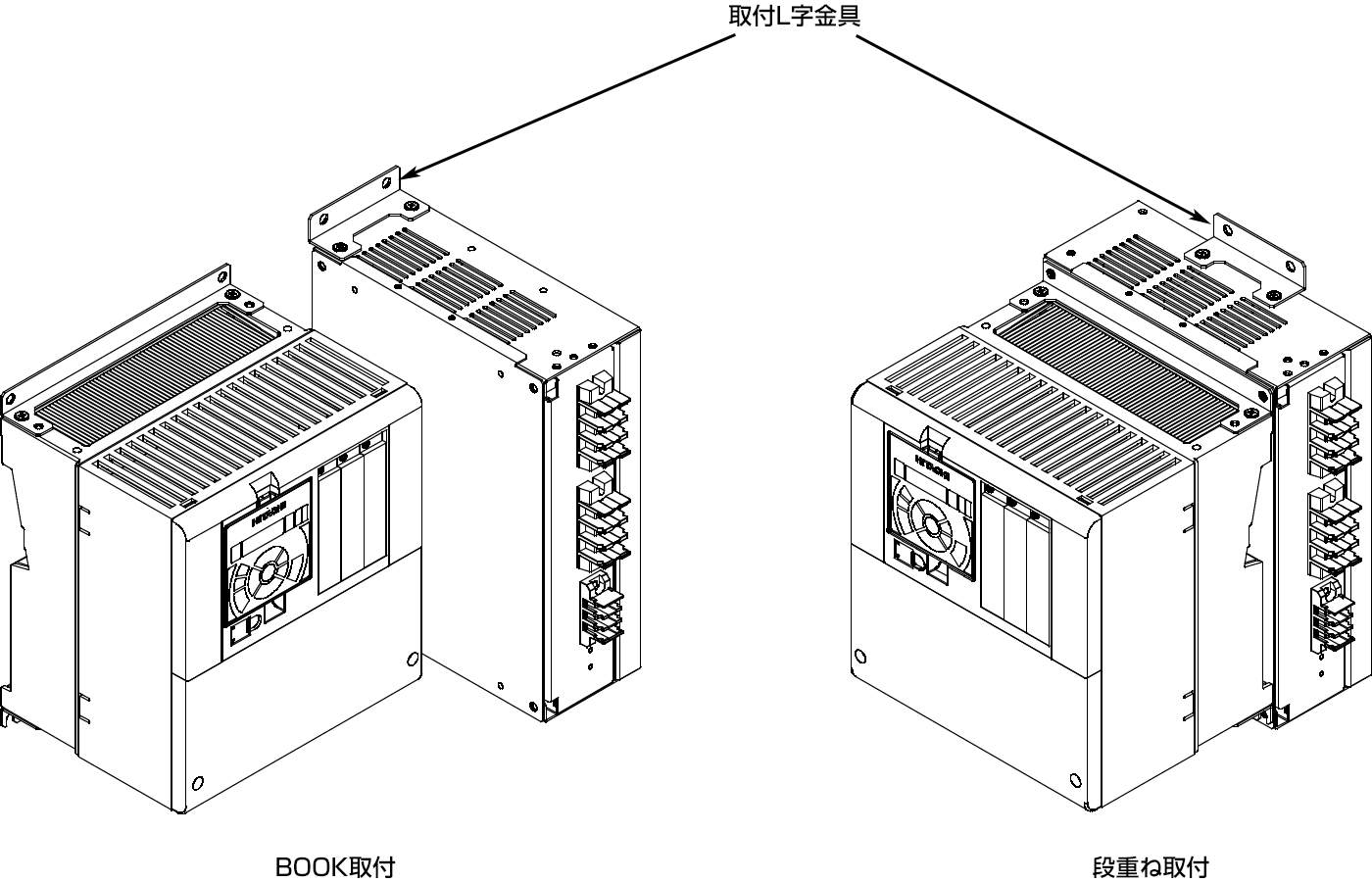

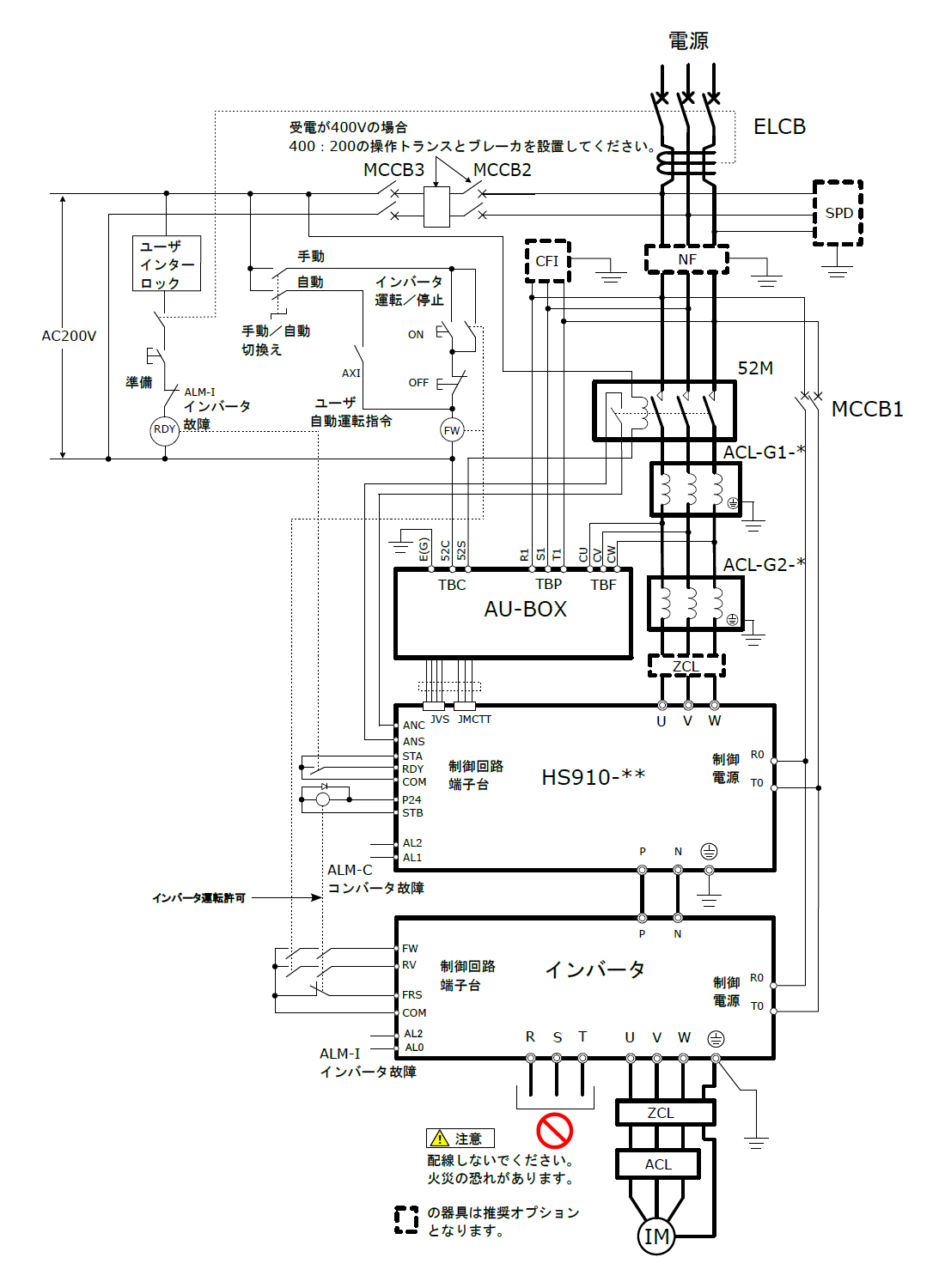

付属ボックスの柔軟配置

簡単作業で取付け方法を変更でき、レイアウトの柔軟性が図れます

HS910シリーズ本体とAU-BOXの壁面取り付け方法は、BOOK取付または段重ね取付のいずれかを選択できます。段重ね取付へは、取付L字金具の取付位置を変えるだけで変更できます。取り付け方法が選択可能となり、盤内配置のレイアウトを柔軟に設計することができます。

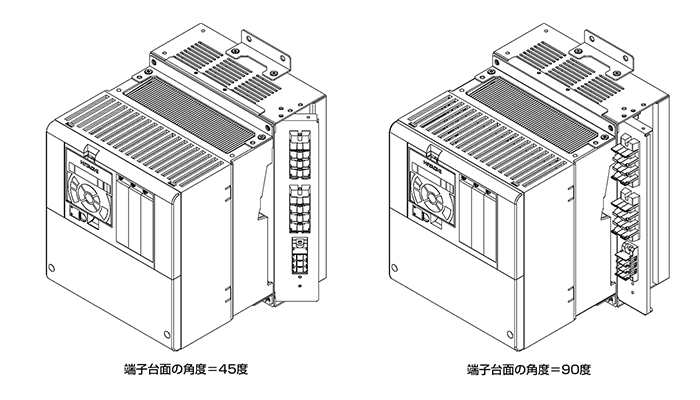

角度が変えられる端子台面により、スピーディーな配線が可能です

段重ね取付で配線する場合、AU-BOXの端子台面は角度が調整可能です。
45度または90度に角度調整ができます。配線後は角度を0度に戻してください。

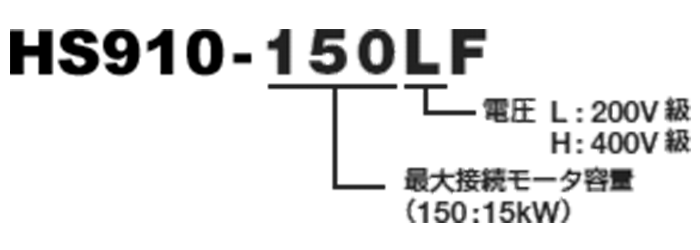

1. 付属ボックスは、高調波抑制ユニット本体の型式がHS910-015LF～HS910-220LF、HS910-015HF～HS910-220HFの場合のみ必要になります。
