より使いやすく、より効率よく、インバータの機能をさらに向上

高調波抑制・ノイズ低減用オプションは、インバータシリーズ・容量によって対応するオプション型式が決まります。

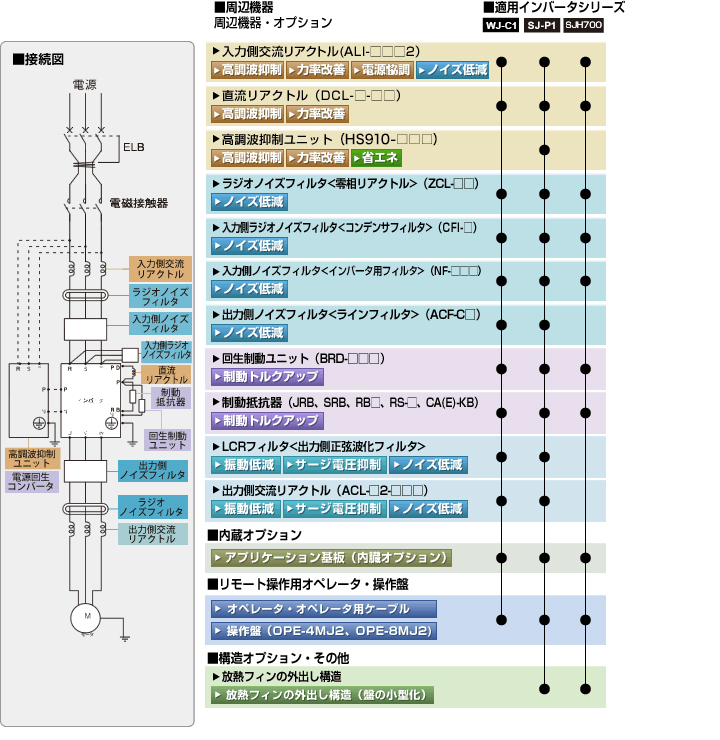

より使いやすく、より効率よく、インバータの機能をさらに向上 図 入力側交流リアクトル(ALI-□□□2) 高調波抑制 力率改善 電源強調 ノイズ低減 直流リアクトル(DCL-□-□□) 高調波抑制 力率改善 高調波抑制ユニット(HS900A-□□□) 高調波抑制 力率改善 省エネ ラジオノイズフィルタ<零相リアクトル>(ZCL-□□) ノイズ低減 入力側ラジオノイズフィルタ<コンデンサフィルタ>(CFI-□) ノイズ低減 ノイズ低減 入力側ノイズフィルタ<インバータ用フィルタ>(NF-□□□) ノイズ低減 出力側ノイズフィルタ<ラインフィルタ>(ACF-C□) 制動トルクアップ 回生制動ユニット(BRD-□□□) 制動トルクアップ 制動抵抗器(JRB、SRB、RB□、RS-□、CA(E)-KB) 省エネ 制動トルクアップ 電源回生コンバータ(RC700-□□□) ノイズ低減 サージ電圧抑制 振動低減 LCRフィルタ<出力側正弦波化フィルタ> ノイズ低減 サージ電圧抑制 振動低減 出力側交流リアクトル(ACL-□2-□□□) アプリケーション基板(内臓オプション) 操作盤(OPE-4MJ2、OPE-8MJ2) オペレータ・オペレータ用ケーブル 放熱フィンの外出し構造(盤の小型化)

シリーズ毎の周辺機器(高調波抑制・ノイズフィルタ)型式一覧

高調波抑制・ノイズ低減用オプションは、インバータシリーズ・容量によって対応するオプション型式が決まります。

NES1シリーズ 高調波抑制・ノイズフィルタオプション型式一覧

シリーズ 電源 容量
(kW)
型式 直流
リアクトル
DCL
直流リアクトルDCL
入力側
交流
リアクトル
ALI
入力側交流リアクトルALI
入力側
ノイズ
フィルタ
NFタイプ*1
入力側ノイズフィルタNFタイプ
ラジオノイズ
フィルタ
零相
リアクトル
ZCL
ラジオノイズフィルタ零相リアクトルZCL
入力側
ラジオノイズ
フィルタ
コンデンサ
タイプ CFI
入力側ラジオノイズフィルタコンデンサタイプ CFI
出力側
交流
リアクトル
ACL
出力側交流リアクトルACL
NE-S1 単相
200V
0.2 NES1-
002S
DCL-L-0.2 - - ZCL-B40 - ACL-L2-0.4
0.4 NES1-
004S
DCL-L-0.4 - - ZCL-B40 - ACL-L2-0.4
0.75 NES1-
007S
DCL-L-0.7 - - ZCL-B40 - ACL-L2-0.75
1.5 NES1-
015S
DCL-L-1.5 - - ZCL-B40 - ACL-L2-1.5
2.2 NES1-
022S
DCL-L-2.2 - - ZCL-B40 - ACL-L2-2.2
三相
200V
0.2 NES1-
002L
DCL-L-0.2 ALI-2.5L2 NF-L6 ZCL-B40 CFI-L ACL-L2-0.4
0.4 NES1-
004L
DCL-L-0.4 ALI-2.5L2 NF-L6 ZCL-B40 CFI-L ACL-L2-0.4
0.75 NES1-
007L
DCL-L-0.7 ALI-2.5L2 NF-L6 ZCL-B40 CFI-L ACL-L2-0.75
1.5 NES1-
015L
DCL-L-1.5 ALI-2.5L2 NF-L10 ZCL-B40 CFI-L ACL-L2-1.5
2.2 NES1-
022L
DCL-L-2.2 ALI-5.5L2 NF-L20 ZCL-B40 CFI-L ACL-L2-2.2
三相
400V
0.4 NES1-
004H
DCL-H-0.4 ALI-2.5H2 NF-H7 ZCL-B40 CFI-H ACL-H2-0.4
0.75 NES1-
007H
DCL-H-0.7 ALI-2.5H2 NF-H7 ZCL-B40 CFI-H ACL-H2-0.75
1.5 NES1-
015H
DCL-H-1.5 ALI-2.5H2 NF-H7 ZCL-B40 CFI-H ACL-H2-1.5
2.2 NES1-
022H
DCL-H-2.2 ALI-5.5H2 NF-H7 ZCL-B40 CFI-H ACL-H2-2.2
4.0 NES1-
040H
DCL-H-3.7 ALI-5.5H2 NF-H10 ZCL-B40 CFI-H ACL-H2-3.7
*1
ノイズフィルタNF タイプ(別置型)は海外規格(CE など)に対応していません。欧州EMC指令適合ノイズフィルタの詳細については、弊社営業へお問合せください。

WJ200シリーズ 高調波抑制・ノイズフィルタオプション型式一覧 *2

シリーズ 電源 容量
(kW)
型式 直流
リアクトル
DCL
直流リアクトルDCL
入力側
交流
リアクトル
ALI
入力側交流リアクトルALI
入力側
ノイズ
フィルタ
NFタイプ*3
入力側ノイズフィルタNFタイプ
ラジオノイズ
フィルタ
零相
リアクトル
ZCL
ラジオノイズフィルタ零相リアクトルZCL
入力側
ラジオノイズ
フィルタ
コンデンサ
タイプ CFI
入力側ラジオノイズフィルタコンデンサタイプ CFI
出力側
交流
リアクトル
ACL
出力側交流リアクトルACL
WJ200 単相
100V
0.4 WJ200-
004MF
- - - ZCL-B40 - ACL-L2-0.4
0.75 WJ200-
007MF
- - - ZCL-B40 - ACL-L2-0.7
単相
200V
0.1 WJ200-
001SF
DCL-L-0.2 - - ZCL-B40 - ACL-L2-0.4
0.2 WJ200-
002SF
DCL-L-0.2 - - ZCL-B40 - ACL-L2-0.4
0.4 WJ200-
004SF
DCL-L-0.4 - - ZCL-B40 - ACL-L2-0.4
0.75 WJ200-
007SF
DCL-L-0.7 - - ZCL-B40 - ACL-L2-0.7
1.5 WJ200-
015SF
DCL-L-1.5 - - ZCL-B40 - ACL-L2-1.5
2.2 WJ200-
022SF
DCL-L-2.2 - - ZCL-B40 - ACL-L2-2.2
三相
200V
0.1 WJ200-
001LF
DCL-L-0.2 ALI-2.5L2 NF-L6 ZCL-B40 CFI-L ACL-L2-0.4
0.2 WJ200-
002LF
DCL-L-0.2 ALI-2.5L2 NF-L6 ZCL-B40 CFI-L ACL-L2-0.4
0.4 WJ200-
004LF
DCL-L-0.4 ALI-2.5L2 NF-L6 ZCL-B40 CFI-L ACL-L2-0.4
0.75 WJ200-
007LF
DCL-L-0.7 ALI-2.5L2 NF-L6 ZCL-B40 CFI-L ACL-L2-0.7
1.5 WJ200-
015LF
DCL-L-1.5 ALI-2.5L2 NF-L10 ZCL-B40 CFI-L ACL-L2-1.5
2.2 WJ200-
022LF
DCL-L-2.2 ALI-5.5L2 NF-L20 ZCL-B40 CFI-L ACL-L2-2.2
3.7 WJ200-
037LF
DCL-L-3.7 ALI-5.5L2 NF-L20 ZCL-B40 CFI-L ACL-L2-3.7
5.5 WJ200-
055LF
DCL-L-5.5 ALI-11L2 NF-L30 ZCL-A ,
ZCL-B75
CFI-L ACL-L2-5.5
7.5 WJ200-
075LF
DCL-L-7.5 ALI-11L2 NF-L40 ZCL-A ,
ZCL-B75
CFI-L ACL-L2-7.5
11 WJ200-
110LF
DCL-L-11 ALI-22L2 NF-L60 ZCL-A ,
ZCL-B75
CFI-L ACL-L2-11
15 WJ200-
150LF
DCL-L-15 ALI-22L2 NF-L80 ZCL-A ,
ZCL-B75
CFI-L ACL-L2-15
三相
400V
0.4 WJ200-
004HF
DCL-H-0.4 ALI-2.5H2 NF-H7 ZCL-B40 CFI-H ACL-H2-0.4
0.75 WJ200-
007HF
DCL-H-0.7 ALI-2.5H2 NF-H7 ZCL-B40 CFI-H ACL-H2-0.75
1.5 WJ200-
015HF
DCL-H-1.5 ALI-2.5H2 NF-H7 ZCL-B40 CFI-H ACL-H2-1.5
2.2 WJ200-
022HF
DCL-H-2.2 ALI-5.5H2 NF-H7 ZCL-B40 CFI-H ACL-H2-2.2
3.0 WJ200-
030HF
DCL-H-3.7 ALI-5.5H2 NF-H10 ZCL-B40 CFI-H ACL-H2-3.7
4.0 WJ200-
040HF
DCL-H-3.7 ALI-5.5H2 NF-H10 ZCL-B40 CFI-H ACL-H2-3.7
5.5 WJ200-
055HF
DCL-H-5.5 ALI-11H2 NF-H20 ZCL-B40 CFI-H ACL-H2-5.5
7.5 WJ200-
075HF
DCL-H-7.5 ALI-11H2 NF-H20 ZCL-B40 CFI-H ACL-H2-7.5
11 WJ200-
110HF
DCL-H-11 ALI-22H2 NF-H30 ZCL-A ,
ZCL-B75
CFI-H ACL-H2-11
15 WJ200-
150HF
DCL-H-15 ALI-22H2 NF-H40 ZCL-A ,
ZCL-B75
CFI-H ACL-H2-15
*2
上表は、重定格(CT)仕様の場合の選定例です。
*3
ノイズフィルタNF タイプ(別置型)は海外規格(CE など)に対応していません。欧州EMC指令適合ノイズフィルタの詳細については、弊社営業へお問合せください。

SJシリーズP1 高調波抑制・ノイズフィルタオプション型式一覧 *4

シリーズ 電源 容量
(kW)
型式 直流リアクトル
DCL

直流リアクトルDCL
入力側交流
リアクトルALI

入力側交流リアクトルALI
入力側
ノイズフィルタ
NFタイプ*5

入力側ノイズフィルタNFタイプ
ラジオ
ノイズフィルタ
零相リアクトル
ZCL

ラジオノイズフィルタ零相リアクトルZCL
入力側ラジオ
ノイズフィルタ
コンデンサ
タイプ

入力側ラジオノイズフィルタコンデンサタイプ
出力側交流
リアクトル
ACL

出力側交流リアクトルACL
SJ-P1 三相
200V
0.4 P1-004LFF DCL-L-0.4 ALI-2.5L2 NF-L6 ZCL-A
ZCL-B40*6
ZCL-B75
CFI-L ACL-L2-0.4
0.75 P1-007LFF DCL-L-0.7 ALI-2.5L2 NF-L6 ACL-L2-0.75
1.5 P1-015LFF DCL-L-1.5 ALI-2.5L2 NF-L10 ACL-L2-1.5
2.2 P1-022LFF DCL-L-2.2 ALI-5.5L2 NF-L20 ACL-L2-2.2
3.7 P1-037LFF DCL-L-3.7 ALI-5.5L2 NF-L20 ACL-L2-3.7
5.5 P1-055LFF DCL-L-5.5 ALI-11L2 NF-L30 ACL-L2-5.5
7.5 P1-075LFF DCL-L-7.5 ALI-11L2 NF-L40 ACL-L2-7.5
11 P1-110LFF DCL-L-11 ALI-22L2 NF-L60 ACL-L2-11
15 P1-150LFF DCL-L-15 ALI-22L2 NF-L80 ACL-L2-15
18.5 P1-185LFF DCL-L-22 ALI-33L2 NF-L100 ACL-L2-18.5
22 P1-220LFF DCL-L-22 ALI-33L2 NF-L150 ACL-L2-22
30 P1-300LFF DCL-L-30 ALI-50L2 NF-L150 ACL-L2-30
37 P1-370LFF DCL-L-37 ALI-50L2 NF-L200 ACL-L2-37
45 P1-450LFF DCL-L-45 ALI-75L2 NF-L250 ACL-L2-45
55 P1-550LFF DCL-L-55 ALI-75L2 NF-L300 ACL-L2-55
75 P1-750LFF DCL-L-75 ALI-120L2 NF-L300 ACL-L2-75
三相
400V
0.75 P1-007HFF DCL-H-0.7 ALI-2.5H2 NF-H7 ZCL-A
ZCL-B40*6
ZCL-B75
ZCL-B95
ZCL-B150
CFI-H ACL-H2-0.75
1.5 P1-015HFF DCL-H-1.5 ALI-2.5H2 NF-H7 ACL-H2-1.5
2.2 P1-022HFF DCL-H-2.2 ALI-5.5H2 NF-H7 ACL-H2-2.2
3.7 P1-037HFF DCL-H-3.7 ALI-5.5H2 NF-H10 ACL-H2-3.7
5.5 P1-055HFF DCL-H-5.5 ALI-11H2 NF-H20 ACL-H2-5.5
7.5 P1-075HFF DCL-H-7.5 ALI-11H2 NF-H20 ACL-H2-7.5
11 P1-110HFF DCL-H-11 ALI-22H2 NF-H30 ACL-H2-11
15 P1-150HFF DCL-H-15 ALI-22H2 NF-H40 ACL-H2-15
18.5 P1-185HFF DCL-H-22 ALI-33H2 NF-H50 ACL-H2-18.5
22 P1-220HFF DCL-H-22 ALI-33H2 NF-H60 ACL-H2-22
30 P1-300HFF DCL-H-30 ALI-50H2 NF-H80 ACL-H2-30
37 P1-370HFF DCL-H-37 ALI-50H2 NF-H100 ACL-H2-37
45 P1-450HFF DCL-H-45 ALI-75H2 NF-H150 ACL-H2-45
55 P1-550HFF DCL-H-55 ALI-75H2 NF-H150 ACL-H2-55
75 P1-750HFF DCL-H-75 ALI-120H2 NF-H200 ACL-H2-75
90 P1-900HFF DCL-H-90 ALI-120H2 NF-H200 ACL-H2-90
110 P1-1100HFF DCL-H-110 ALI-180H2 NF-H250 ACL-H2-110
132 P1-1320HFF DCL-H-132 ALI-180H2 NF-H300 ACL-H2-132
160 P1-1600HFF DCL-H-160 ALI-220H2 NF-H400 ACL-H2-160
185 P1-1850HFF DCL-H-185 ALI-300H2 NF-H400 ACL-H2-220
200 P1-2000HFF DCL-H-220 ALI-300H2 NF-H500 ACL-H2-220
220 P1-2200HFF DCL-H-220 ALI-300H2 NF-H500 ACL-H2-220
250 P1-2500HFF DCL-H-280 ALI-400H2 NF-H600 ACL-H2-280
315 P1-3150HFF DCL-H-315 ALI-420H2 NF-H700 ACL-H2-315
*4
上表は、ND定格(標準負荷)仕様の場合の選定例です。
*5
ノイズフィルタNF タイプ(別置型)は海外規格(CE など)に対応していません。欧州EMC指令適合ノイズフィルタの詳細については、弊社営業へお問合せください。
*6
ZCL-B40は、200V級5.5kW以上、400V級11kW以上の機種はご使用になれません。

高周波インバータ SJH700シリーズ 高調波抑制・ノイズフィルタオプション型式一覧

シリーズ 電源 容量
(kVA)
型式 直流
リアクトル
DCL
直流リアクトルDCL
入力側
交流
リアクトル
ALI
入力側交流リアクトルALI
入力側
ノイズ
フィルタ
NFタイプ
入力側ノイズフィルタNFタイプ
ラジオノイズ
フィルタ
零相
リアクトル
ZCL
ラジオノイズフィルタ零相リアクトルZCL
入力側
ラジオノイズ
フィルタ
コンデンサ
タイプ CFI
入力側ラジオノイズフィルタコンデンサタイプ CFI
出力側
交流
リアクトル
ACL
出力側交流リアクトルACL
SJH700 3相
200V
2.5 SJH700-
2.5LFF
DCL-L-1.5 ALI-2.5L2 NF-L10 ZCL-B40 CFI-L -
3.5 SJH700-
3.5LFF
DCL-L-2.2 ALI-5.5L2 NF-L20 ZCL-B40 CFI-L -
5.5 SJH700-
5.5LFF
DCL-L-3.7 ALI-5.5L2 NF-L20 ZCL-B40 CFI-L -
8 SJH700-
8LF
DCL-L-5.5 ALI-11L2 NF-L30 ZCL-A ,
ZCL-B75
CFI-L -
11 SJH700-
11LFF
DCL-L-7.5 ALI-11L2 NF-L40 ZCL-A ,
ZCL-B75
CFI-L -
16 SJH700-
16LFF
DCL-L-11 ALI-22H2 NF-L60 ZCL-A ,
ZCL-B75
CFI-L -
22 SJH700-
22LFF
DCL-L-15 ALI-22H2 NF-L80 ZCL-A ,
ZCL-B75
CFI-L -
3相
400V
2.5 SJH700-
2.5LFF
DCL-H-1.5 ALI-2.5H2 NF-H7 ZCL-B40 CFI-H -
3.5 SJH700-
3.5LFF
DCL-H-2.2 ALI-5.5H2 NF-H7 ZCL-B40 CFI-H -
5.5 SJH700-
5.5LFF
DCL-H-3.7 ALI-5.5H2 NF-H10 ZCL-B40 CFI-H -
8 SJH700-
8LF
DCL-H-5.5 ALI-11H2 NF-H20 ZCL-B40 CFI-H -
11 SJH700-
11LFF
DCL-H-7.5 ALI-11H2 NF-H20 ZCL-B40 CFI-H -
16 SJH700-
16LFF
DCL-H-11 ALI-22H2 NF-H30 ZCL-A ,
ZCL-B75
CFI-H -
22 SJH700-
22LFF
DCL-H-15 ALI-22H2 NF-H40 ZCL-A ,
ZCL-B75
CFI-H -
