強固なフレームを採用して安定性の高い懸垂形で、普通形ロープホイストと組み合わせて使用されます。
形式 仕様 |

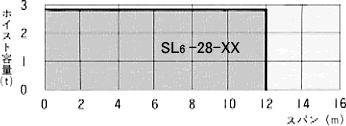

SL6-28-XX |
|---|---|
| 最大スパン(m) | 12 |
| 最大輪重(t)(2輪で) | 2.8 |
| 走行速度(m/s,50/60Hz) | 0.35/0.417(21/25) |
| モータ出力(kW,50/60Hz) | 0.30/0.36×2台(ブレーキ付き) |
| 定格 | 負荷時間率：25% 始動頻度：250回/時 |
| 電源(三相) | 200V 50/60Hz、220V 60Hz |
| 定格電流(A 50/60Hz) | 2.3/2.1×2台〔2.3×2台〕 |
| 適用走行Ｉビーム | 200×100×7 250×125×7.5 300×150×11.5 |
| 概略質量(kg) | 130×2 |
サドルモータ線には3PNCTをご使用ください。
ケーブル口出部は4C×2mm2(仕上外径φ17.2)を標準としますが、ケーブルサイズの異なる場合は、別途ご指示ください。
日立サスペンション形クレーンサドルは、ガーダにI ビームを使用することを標準としています。
応用範囲が広い軌条形で、ホイストクレーン用として多く使用されています。
形式 仕様 |

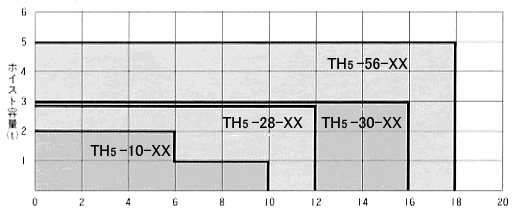

TH5-10-XX | TH5-28-XX | TH5-30-XX | TH5-56-XX |
|---|---|---|---|---|
| 最大スパン(m) | 10 | 12 | 16 | 18 |
| 最大輪重(t)(2輪で) | 1.0 | 2.8 | 3.0 | 5.6(4.0)*3 |
| 走行速度 (m/s、50/60Hz) |
0.35/0.417(21/25) | |||
| モータ出力 (kW、50/60Hz) |
0.30/0.36×2台(ブレーキ付き) | 0.70/0.84×2台 (ブレーキ付き) |
||
| 定格 | 負荷時間率：25% 始動頻度：250回/時 | |||
| 電源(三相) | 200V 50/60Hz、220V 60Hz | |||
| 定格電流 (A 50/60Hz) |
1.9/1.5×2台 〔1.7×2台〕 |
2.3/2.1×2台 ［2.3×2台] |
3.0/2.3×2台 ［2.6×2台] |
|
| 走行レール(kg) | 12、15 | 15、22 | 15、22 | 30 |
| 概略質量(kg) | 115×2 | 145×2 | 220×2 | 325×2 |
