SuperアモルファスZero：MSシリーズ(モールド変圧器)：50Hz 寸法表

一次電圧 6600V /二次電圧210-105V

*
外形図欄のリンクは、クリックすると新規ウィンドウで表示されます。

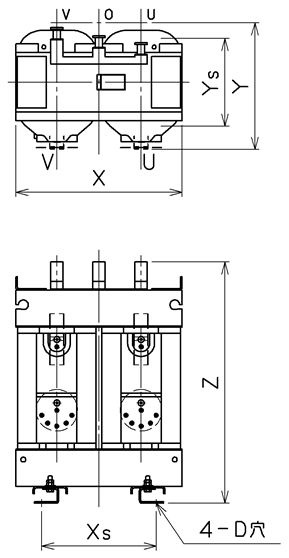

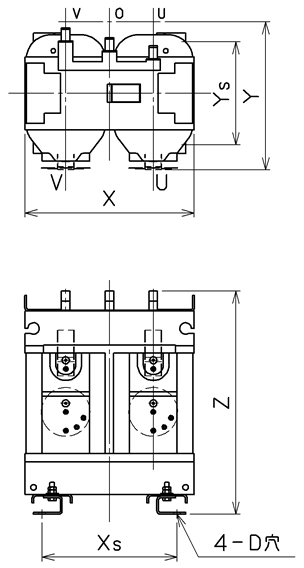

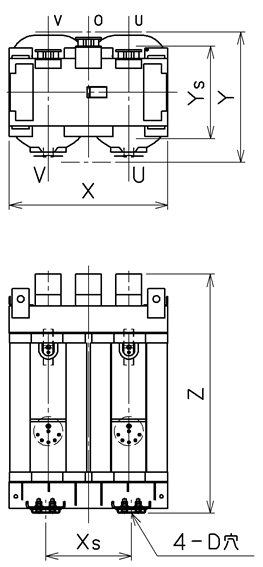

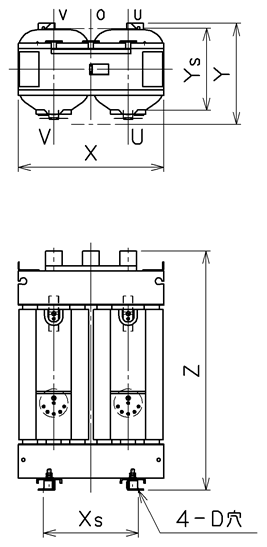

相数 定格容量
(kVA)		 外形寸法(mm) 据付寸法(mm) 総質量
(kg)		 外形図 形式
X Y Z Xs Ys D
単相 50 590 515 780 360 360 15x23 435 MRI-CA3
75 660 520 880 470 360 15x23 465 MRI-CA3
100 680 520 990 470 360 15x23 575 MRI-CA3
150 740 595 1,135 570 490 15x23 750 MRI-CA3
200 795 590 1,285 570 490 20 1,045 MRI-CA3
300 870 605 1,435 570 490 20 1,255 MRI-CA3
500 925 785 1,395 500 690 20 1,785 MRI-CA3

一次電圧 6600V /二次電圧210V

*
外形図欄のリンクは、クリックすると新規ウィンドウで表示されます。

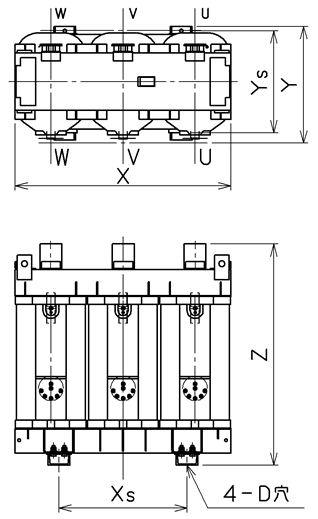

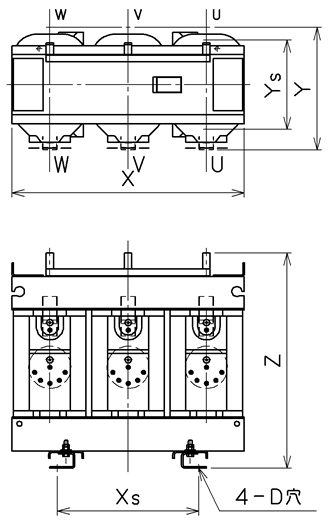

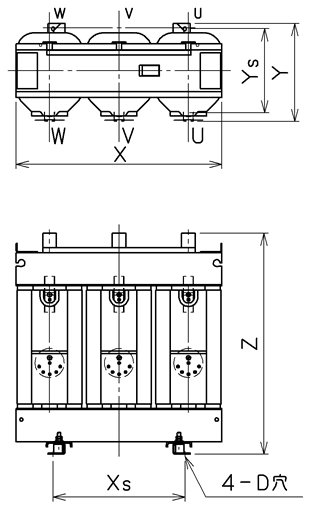

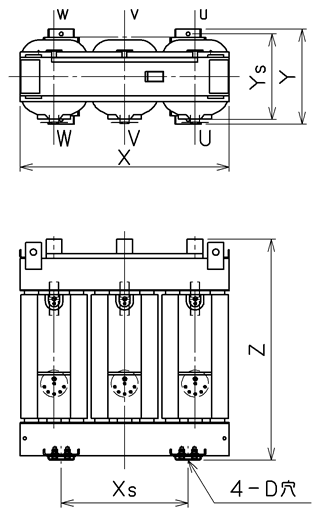

相数 定格容量
(kVA)		 外形寸法(mm) 据付寸法(mm) 総質量
(kg)		 外形図 形式
X Y Z Xs Ys D
三相 75 905 495 810 600 360 15x23 630 MRI-YDCA3
100 935 495 865 600 360 15x23 690 MRI-YDCA3
150 980 555 1,040 770 490 15x23 880 MRI-YDCA3
200 1,070 575 1,165 770 490 20 1,170 MRI-YDCA3
300 1,200 570 1,290 770 490 20 1,530 MRI-YDCA3
500 1,320 600 1,315 800 540 20 1,920 MRI-YDCA3
750 1,370 815 1,405 880 700 24 2,915 MRI-DDCA3
1,000 1,480 825 1,520 880 700 24 3,375 MRI-DDCA3

一次電圧 6600V /二次電圧420-242V

*
外形図欄のリンクは、クリックすると新規ウィンドウで表示されます。
相数 定格容量
(kVA)		 外形寸法(mm) 据付寸法(mm) 総質量
(kg)		 外形図 形式
X Y Z Xs Ys D
三相 75 905 535 780 600 360 15x23 630 MRI-DYCA4
100 935 535 835 600 360 15x23 685 MRI-DYCA4
150 980 585 1,025 770 490 15x23 875 MRI-DYCA4
200 1,070 605 1,150 770 490 20 1,165 MRI-DYCA4
300 1,200 600 1,285 770 490 20 1,540 MRI-DYCA4
500 1,320 625 1,390 800 540 20 1,965 MRI-DYCA4
750 1,370 815 1,370 880 700 24 2,885 MRI-DYCA4
1,000 1,480 825 1,485 880 700 24 3,355 MRI-DYCA4
