一次電圧 6600V /二次電圧210-105V

*
外形図欄のリンクは、クリックすると新規ウィンドウで表示されます。
相数 定格容量
(kVA)
外形寸法(mm) 据付寸法(mm) 端子間隔(mm) 二次
端子図
総質量
(kg)
油量
(l)

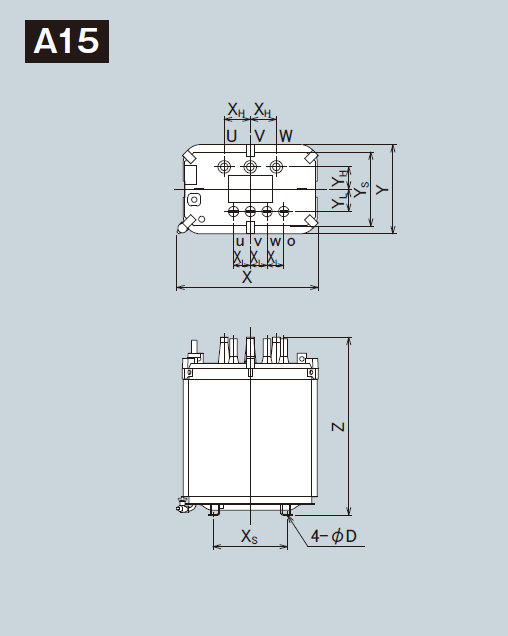

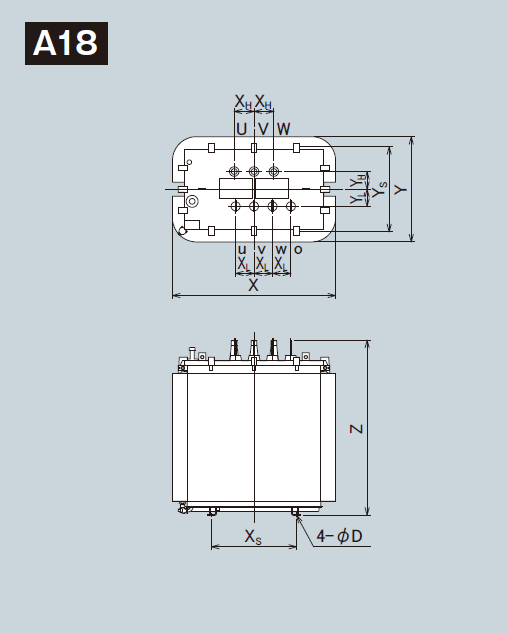

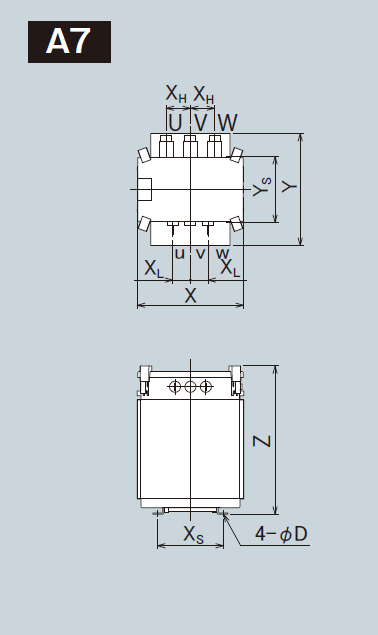

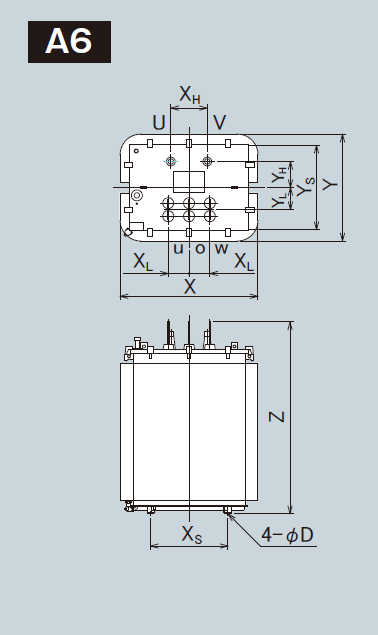

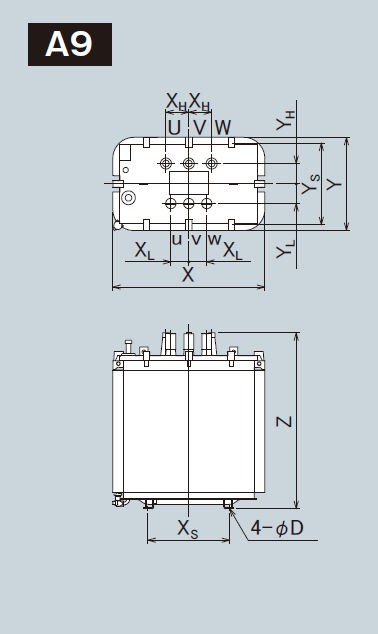

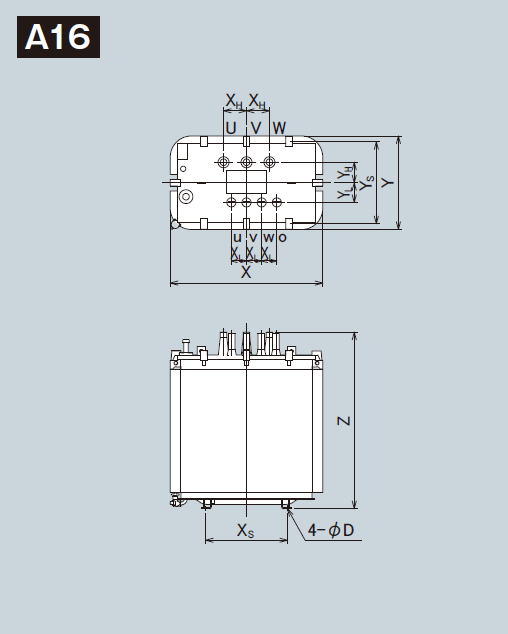

外形図 形式
X Y Z Xs Ys D XH XL YH YL

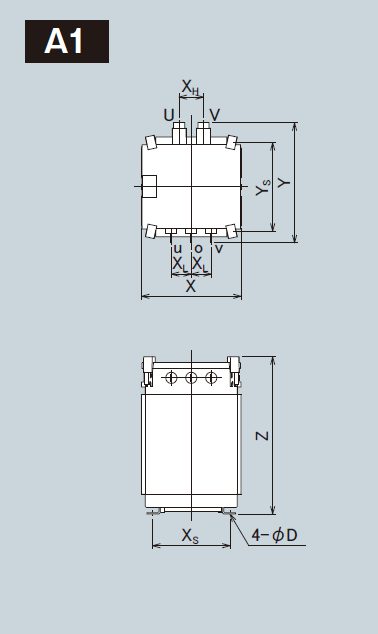

単相 20 405 495 715 300 350 15 110 90 - - S1 180 35 SOU-CA3
30 445 495 825 350 350 15 110 100 - - S1 230 46 SOU-CA3
50 495 515 935 350 350 15 110 100 - - S1 320 70 SOU-CA3

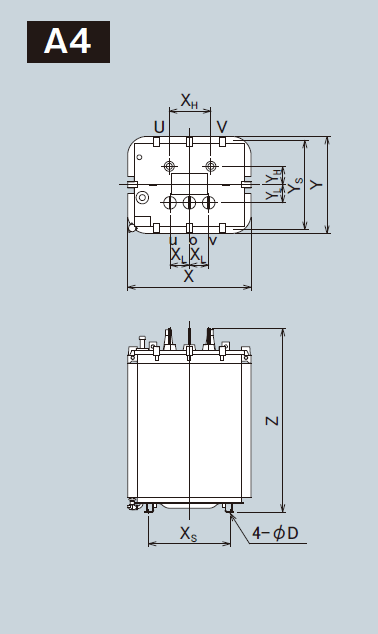

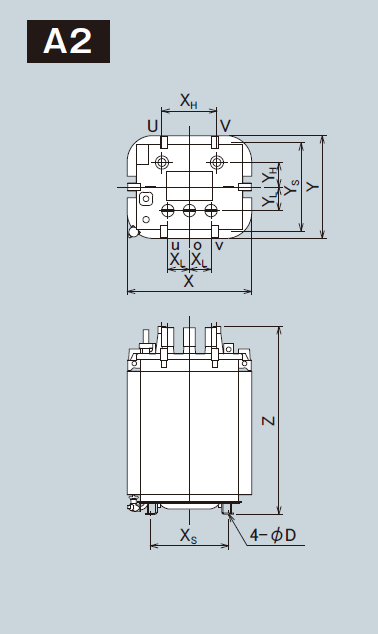

75 590 520 1,040 400 450 15 280 110 125 120 S3 390 80 SOU-CA3
100 590 520 1,130 400 450 15 280 110 125 120 S3 475 100 SOU-CA3
150 650 575 1,235 450 500 15 280 130 125 120 S4 635 145 SOU-CA3
200 690 600 1,335 500 550 15 280 130 125 120 S4 785 185 SOU-CA3
300 830 655 1,395 550 600 15 280 130 125 120 S6 1,075 250 SOU-CA3
500 1,060 825 1,490 600 650 19 280 160 200 170 S9 1,635 420 SOU-CA3

一次電圧 6600V /二次電圧210V

*
外形図欄のリンクは、クリックすると新規ウィンドウで表示されます。
相数 定格容量
(kVA)
外形寸法(mm) 据付寸法(mm) 端子間隔(mm) 二次
端子図
総質量
(kg)
油量
(l)
外形図 形式
X Y Z Xs Ys D XH XL YH YL

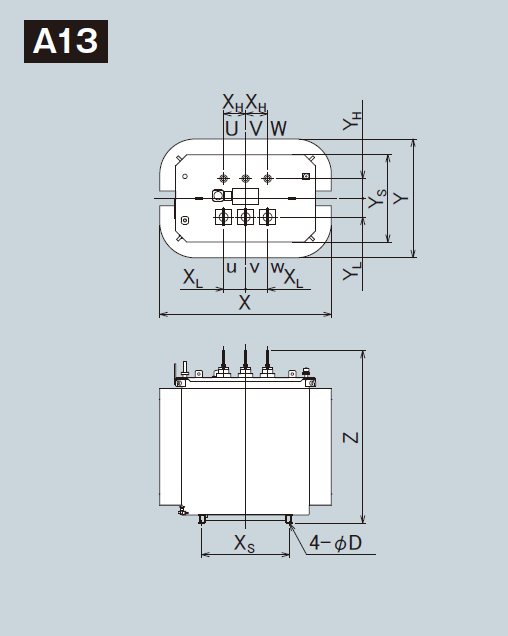

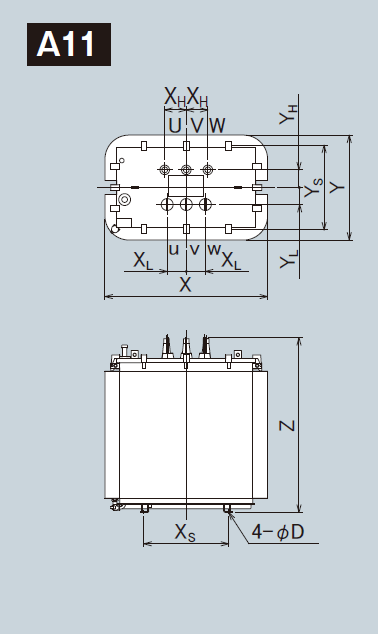

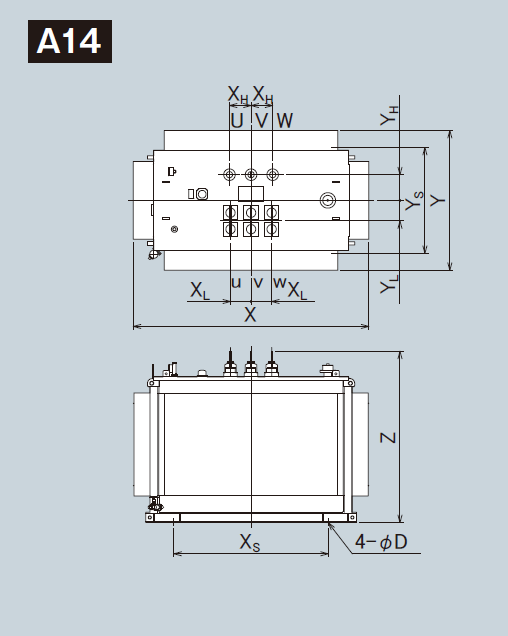

三相 30 595 495 825 350 350 15 110 100 - - S1 315 70 SOU-YYCA3
50 615 515 845 350 350 15 110 100 - - S1 365 85 SOU-YYCA3
75 710 495 1,040 400 400 15 140 90 120 120 S2 475 110 SOU-YDCA3
100 710 495 1,130 400 400 15 140 90 120 120 S2 535 130 SOU-YDCA3
150 770 550 1,230 450 500 15 140 110 125 120 S3 730 165 SOU-YDCA3
200 910 570 1,230 500 500 15 140 110 125 120 S3 905 225 SOU-YDCA3
300 980 645 1,335 550 550 15 140 130 125 120 S4 1,125 245 SOU-YDCA3
500 1,150 765 1,400 600 600 19 140 130 125 120 S6 1,630 360 SOU-YDCA3
750 1,430 980 1,525 800 800 24 200 200 180 170 S7 2,520 585 SOU-DDCA3
1000 1,520 980 1,635 900 800 24 200 200 180 170 S10 2,940 670 SOU-DDCA3
1500 1,880 1,195 1,630 1,200 850 24 200 200 250 200 S11 4,480 1,120 SOU-DD5CA3
2000 2,145 1,320 1,620 1,200 850 24 200 200 250 200 S12 5,420 1,190 SOU-DD5CA3

一次電圧 6600V /二次電圧420-242V

*
外形図欄のリンクは、クリックすると新規ウィンドウで表示されます。
相数 定格容量
(kVA)
外形寸法(mm) 据付寸法(mm) 端子間隔(mm) 二次
端子図
総質量
(kg)
油量
(l)
外形図 形式
X Y Z Xs Ys D XH XL YH YL

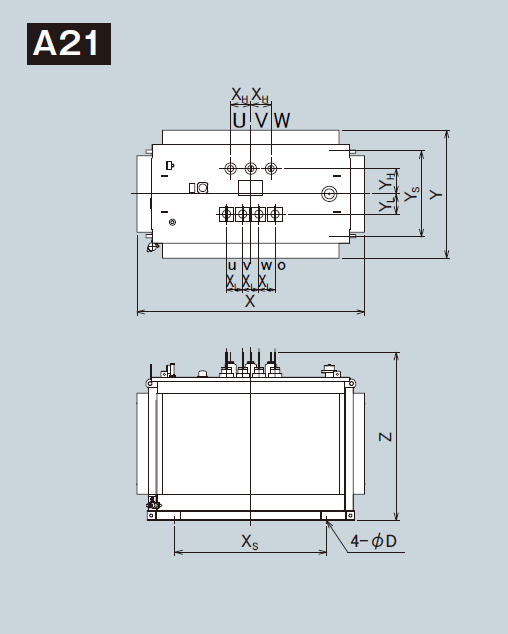

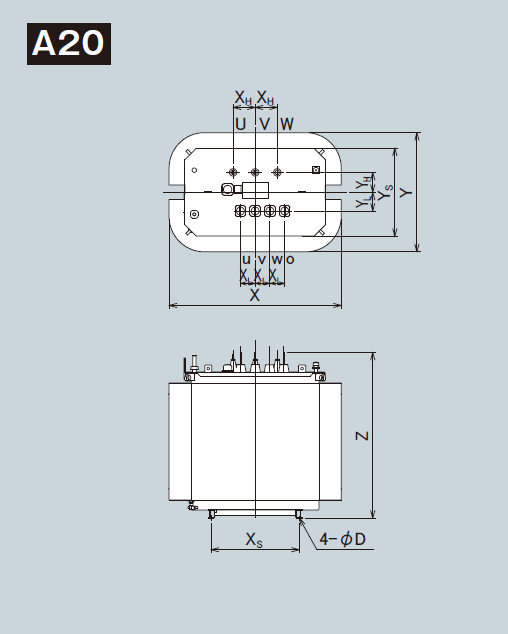

三相 75 710 495 1,040 400 400 15 140 90 120 120 S2 480 110 SOU-DYCA4
100 710 495 1,130 400 400 15 140 90 120 120 S2 540 130 SOU-DYCA4
150 770 550 1,230 450 500 15 140 90 125 120 S2 720 165 SOU-DYCA4
200 910 570 1,230 500 500 15 140 90 125 120 S2 895 220 SOU-DYCA4
300 980 645 1,330 550 550 15 140 110 125 120 S3 1,215 240 SOU-DYCA4
500 1,150 765 1,395 600 600 19 140 130 125 120 S4 1,610 360 SOU-DYCA4
750 1,430 980 1,505 800 800 24 200 130 180 170 S5 2,510 590 SOU-DYCA4
1000 1,520 980 1,635 900 800 24 200 130 180 170 S5 2,950 670 SOU-DYCA4
1500 1,850 1,195 1,620 1,200 850 24 200 160 250 200 S8 4,330 1,120 SOU-DY5CA3
2000 2,145 1,320 1,620 1,200 850 24 200 160 250 200 S10 5,270 1,240 SOU-DY5CA3
