ハードウェア(ユニット構成)

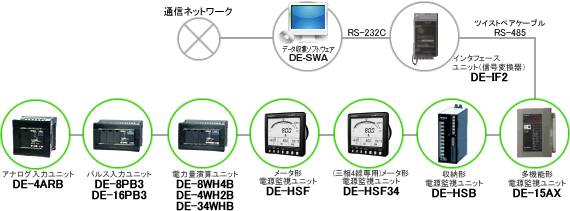

ユニット構成

監視項目・監視点数

ユニット名称 形式	監視項目	監視点数
アナログ入力 ユニット DE-4ARB		4点
パルス入力 ユニット DE-8PB3		8点
パルス入力 ユニット DE-16PB3		16点
電力量演算 ユニット DE-8WH4B		4バンク・8回路 計測・計量52点
電力量演算 ユニット DE-4WH2B		2バンク・4回路 計測・計量26点
三相4線電力量演算ユニット (三相4線専用) DE-34WHB		1バンク・4回路 計測･計量30点
電力量演算ユニット簡易タイプ (計測用電圧入力不要) DE-S8WHBM		2バンク・8回路 計測・計量46点
メータ形 電源監視ユニット DE-HSF		1回路 計測・計量12点
メータ形 電源監視ユニット (三相4線専用) DE-HSF34		1回路 計測・計量12点
収納形 電源監視ユニット DE-HSB		1回路 計測・計量12点
多機能形 電源監視ユニット DE-15AX		1回路 計測・計量19点 接点5点

仕様

ユニット名称 形式	入力		監視対象
アナログ入力 ユニット DE-4ARB		切替任意	コンプレッサー ポンプ 発電機 生産ライン 排気・排水設備　他
パルス入力 ユニット DE-8PB3		割り振り任意	パルス式メータ (WH メータ、水道メータ、ガスメータなど) リレー類動作(簡易警報) 設備稼働状態
パルス入力 ユニット DE-16PB3
電力量演算 ユニット DE-8WH4B		VT、CTなどから直接入力可能	一般回路(フィーダなど) 一般設備
電力量演算 ユニット DE-4WH2B
三相4線電力量演算ユニット (三相4線専用) DE-34WHB
電力量演算ユニット 簡易タイプ (計測用電圧入力不要) DE-S8WHBM
メータ形 電源監視ユニット DE-HSF			受電回路 フィーダ メータ設置回路
メータ形 電源監視ユニット (三相4線専用) DE-HSF34			フィーダ メータ設置回路
収納形 電源監視ユニット DE-HSB			生産ラインなどの分散設置回路 機械装置電源などの独立回路 ポンプなどの独立回路など
多機能形 電源監視ユニット DE-15AX			重要回路 重要設備

• 課金などの取引用にはご使用できません。（管理用です。）
• 大きな変動のあるところでは変動に追随できません。また、高周波のあるところでは、誤差が大きくなります。
• 電力量演算方式の場合、動作原理上（サンプルタイミング上）誤差が大きくなることがあります。デマンド監視を行う箇所（受電点など） や電力会社からの電力量と比較する必要がある箇所に対しては、パルス取り込みにて計量してください。

関連機器

ユニット名称 形式	外観	備考
リピータ(信号増幅器) DE-R2		ユニット31台超過または1.2km超過のとき使用
リレー出力ユニット DE-12RYB
デマンド監視装置 DE-HSD
通信機能付きブレーカ		センサ・伝送機能内蔵で、 直接接続ができるブレーカもご用意しています 通信機能付ヒューズフリー遮断器 (遮断器コーナに移動)
