LAN通信

LAN通信

RS-485とLANを変換する通信変換器を使用することにより、RS-485伝送距離最大4.8km、接続台数最大121台の条件はそのままに、RS-485伝送線の一部を社内LAN（社内ネットワーク）に置き換えることが可能です。

建屋間の通信線にLAN(社内ネットワーク)を使用したい【マルチドロップ構成】

建屋間の通信線にLAN(社内ネットワーク)を使用したい【マルチドロップ構成】

  • RS-485とLANを変換する通信変換器および変換コネクタが必要です。
    社内LANへ接続する場合はネットワーク管理部門へご確認のうえ、ご用意、接続、設定をお願いします。
  • H-NETでは日本ラントロニクス(株) UDS1100（通信変換器）と500-171-R（RS-485変換コネクタ）の使用実績があります。
    UDS1100を使用する場合は近くにリピータ（DE-R2）を併設してください。取り付け方向にご注意ください。
  • 以下にUDS1100の設定を示しますが、他の通信変換器を選定する場合も参照ください。

通信変換器 選定・設定例

通信変換器 選定・設定例
メーカ・形式 日本ラントロニクス(株)　UDS1100（通信変換器）+ 500-171-R（ RS-485変換コネクタ）
IP アドレス 組となったお互いのIPアドレスを設定してください【サーバ・クライアント設定】
シリアル通信設定 プロトコル：RS-485 2wire、フロー制御：なし、伝送速度：9.6kbps、データビット：8ビット、パリティ：なし、ストップビット：2ビット
LAN 通信設定 プロトコル：TCP、アクティブコネクト：オートスタート、ローカルポート：10001、リモートポート：10001、コネクトレスポンス：なし
変換器設定ソフト Device Installer（ Microsoft® .NET Framework® Version 4.0 必須）
*
通信変換器にIPアドレスが必要となります。
お客さまのネットワーク管理部門へご確認のうえ、ご用意、接続、設定をお願いします。
パソコン側の設定は、データ収集ソフトウェア（DE-SWA）の取扱説明書を参照ください。
*
ネットワーク障害に起因するH-NET監視・記録の欠落は保証外となります。

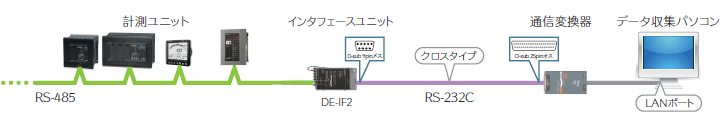

パソコンのLANポートをH-NET通信用に使用したい

パソコンのLANポートをH-NET通信用に使用したい

  • パソコンのシリアルポートは不要ですが、LANポートはH-NET専用ポートとなります。（社内ネットワークへ接続できません。）
  • パソコンへインストールするデータ収集ソフトウェア（DE-SWA）はVer.4.00以降をご使用ください。
  • RS-232CとLANを変換する通信変換器をご準備ください。
  • H-NETでは日本ラントロニクス(株) UDS1100の使用実績があります。
    UDS1100を使用する場合はクロスタイプのRS-232Cケーブルをご用意ください。（DE-IF2に同梱されているケーブルはストレートタイプです。）
  • 以下にUDS1100の設定を示しますが、他の通信変換器を選定する場合も参照ください。

通信変換器 選定・設定例

通信変換器 選定・設定例
メーカ・形式 日本ラントロニクス(株)　UDS1100（通信変換器）
IP アドレス パソコンのIPアドレスを設定してください
シリアル通信設定 プロトコル：RS-232C、フロー制御：なし、伝送速度：9600bps、データビット：8ビット、パリティ：なし、ストップビット：2ビット
LAN 通信設定 プロトコル：TCP、アクティブコネクト：なし、ローカルポート：10001、リモートポート：10001、コネクトレスポンス：なし
変換器設定ソフト Device Installer（ Microsoft® .NET Framework® Version 4.0 必須）

パソコンのLANポートを使用し、各系統と直接LANで接続したい【1：N構成】

パソコンのLANポートを使用し、各系統と直接LANで接続したい【1：N構成】

  • パソコンのシリアルポートは不要です。
  • パソコンへインストールするデータ収集ソフトウェア（DE-SWA）はVer.4.00以降をご使用ください。
  • RS-485とLANを変換する通信変換器および変換コネクタが必要です。
    社内LANへ接続する場合はネットワーク管理部門へご確認のうえ、ご用意、接続、設定をお願いします。
  • H-NETでは日本ラントロニクス(株) UDS1100（通信変換器）と500-171-R（RS-485変換コネクタ）の使用実績があります。
    UDS1100を使用する場合は近くにリピータ（DE-R2）を併設してください。取り付け方向にご注意ください。
  • 以下にUDS1100の設定を示しますが、他の通信変換器を選定する場合も参照ください。

通信変換器 選定・設定例

通信変換器 選定・設定例
メーカ・形式 日本ラントロニクス(株)　UDS1100（通信変換器）+ 500-171-R（ RS-485変換コネクタ）
IP アドレス パソコンのIPアドレスを設定してください
シリアル通信設定 プロトコル：RS-485 2wire、フロー制御：なし、伝送速度：9600bps、データビット：8ビット、パリティ：なし、ストップビット：2ビット
LAN 通信設定 プロトコル：TCP、アクティブコネクト：なし、ローカルポート：10001、リモートポート：10001、コネクトレスポンス：なし
変換器設定ソフト Device Installer（ Microsoft® .NET Framework® Version 4.0 必須）
*
パソコン、LAN内蔵電力量演算ユニット、通信変換器にIPアドレスが必要となります。お客さまのネットワーク管理部門へご確認のうえ、ご用意、接続、設定をお願いします。
LAN内蔵電力量演算ユニット側の設定は、ユニットの取扱説明書を参照ください。パソコン側の設定は、データ収集ソフトウェア（DE-SWA）の取扱説明書を参照ください。
*
ネットワーク障害に起因するH-NET監視・記録の欠落は保証外となります。
