低圧絶縁監視システム i-moni（アイモニ）

概要
特長
システム構成例
製品ラインアップ

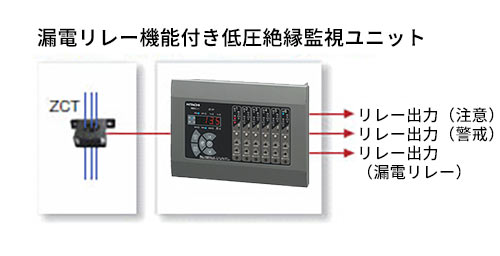

漏電リレー機能を内蔵したタイプ

概要

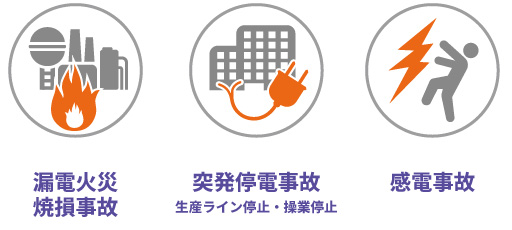

絶縁が劣化し突発事故が起きると、設備停止、火災による設備焼損など、大きな損害が発生します。
Ior方式を採用することで、負荷側の影響（高調波）とコンデンサ分の漏洩電流を除外し、危険な抵抗分のみの漏洩電流を検出可能。
常時監視することで劣化の兆候も見える化・把握することで急なダウンコスト対策にも貢献します。
工場やビルに欠かせない電気設備の予防保全はお任せください。

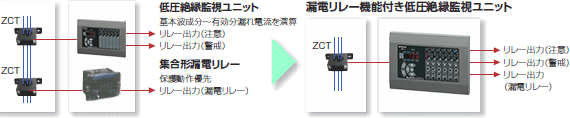

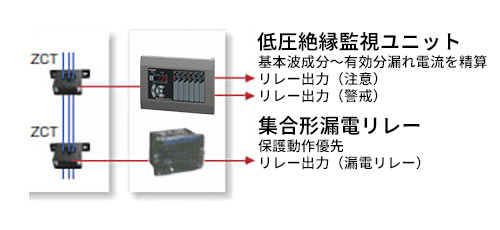

従来の対策の問題点

漏電ブレーカ

高周波やコンデンサ分で誤検出する
絶縁劣化が進行すると突発的に電源が止まる

絶縁抵抗測定（メガリング）

定期点検時のみの測定のため兆候がわからない
絶負荷稼働時の漏れがわからない

絶縁監視を導入するメリット

24時間監視で停電が不要
実際の事故につながる有効分漏れ電流（Ior）で管理可能
絶縁劣化兆候の早期発見、先手管理が可能（予防保全）
年次点検時の絶縁抵抗試験が軽減可能

特長

経済的・省スペース

複数回路絶縁監視ユニットにより工事が容易になり、省スペース化がはかれます。また1回路あたりのコストも削減可能です。
電圧重畳装置が不要のため経済的で、かつ省スペースに貢献。電路、負荷への影響を与えません。

漏電遮断器と同じ検出方式により安定した動作

実績有る漏電遮断器と同様に、検出した漏れ電流の大きさをそのまま用いる信頼性の高い方式です。

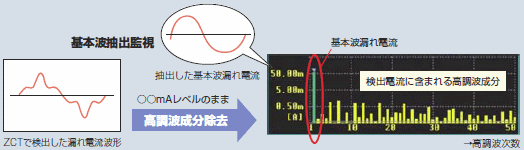

絶縁状態の判断には、検出漏れ電流から高調波成分を除去した「漏れ電流基本波成分」を利用します。

回路の種類に応じて有効分漏れ電流を適切に監視

単相および三相 ― △ 結線(S相接地)

基本波コンデンサ分(Ior)が大きな値を示すので基本波有効分 Iorで監視

三相 ― Y結線 (中性点接地)

基本波 Io(≒Ior )で監視^※
各相合計の基本波コンデンサ分(I0c)は極小なので、基本波を監視することで基本波有効分を監視していることとなる。

中性点接地回路では、基本波 Io ≒ 基本波有効分 Ior となることをフィールドで確認済み。基本波コンデンサ分漏れ電流(Ioc)は基本波漏れ電流(Io)に対して1/100程度しかありませんので「基本波漏れ電流(Io)」で基本波有効分(Ior)を監視していることになります。

H-NET標準ソフトでデータ収集が可能

配電・低圧絶縁監視システム(H-NET)の標準ソフトで、データを連続収集、トレンド把握による先手管理が容易です。

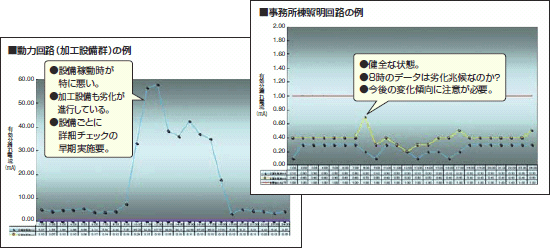

設備の稼動状況などとの付き合わせ分析により、絶縁劣化ラインの絞り込みが可能です。

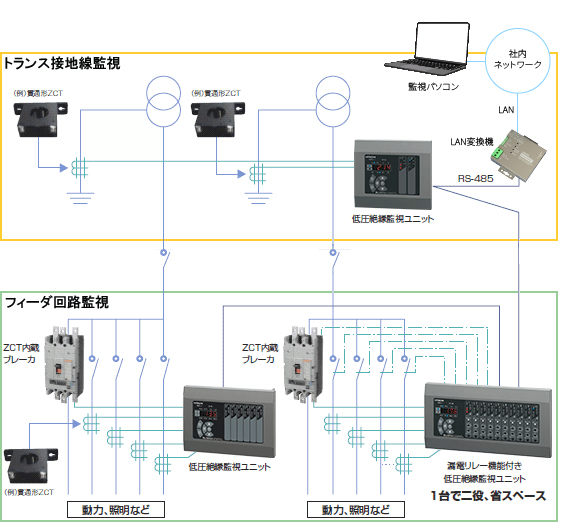

システム構成例

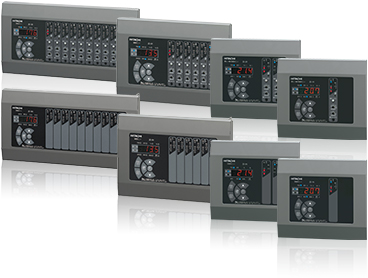

製品ラインアップ

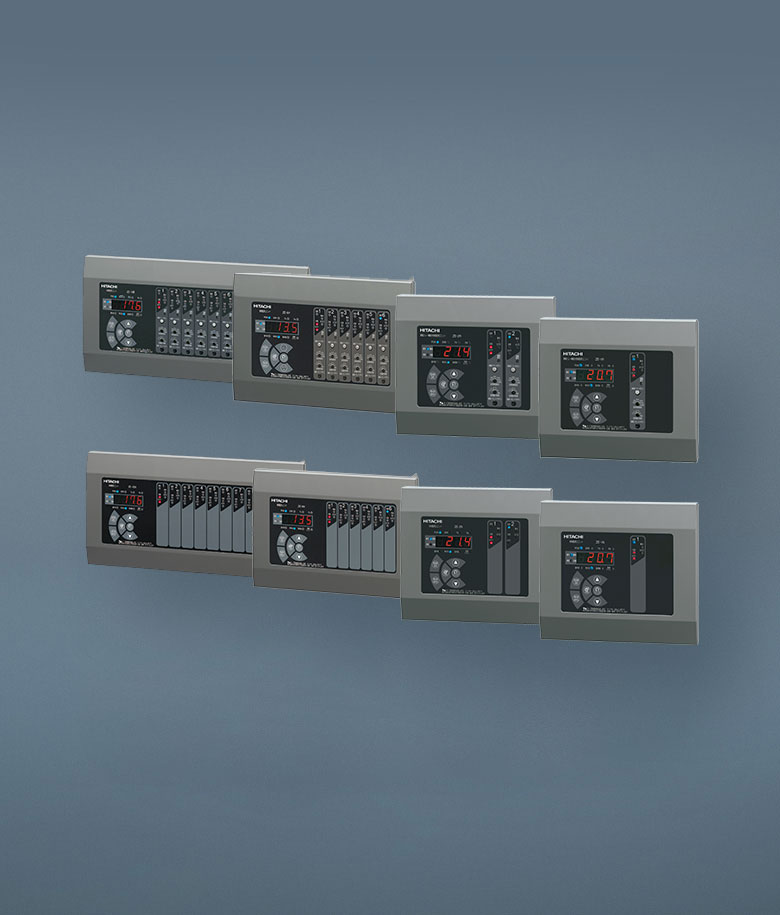

	N：漏電リレー機能無し F：盤面取付タイプ	N：漏電リレー機能無し B：盤内内蔵タイプ	R：漏電リレー機能付き F：盤面取付タイプ	R：漏電リレー機能付き B：盤内内蔵タイプ

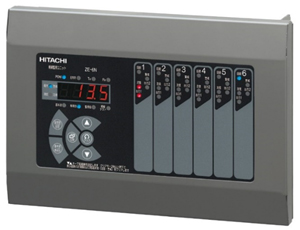

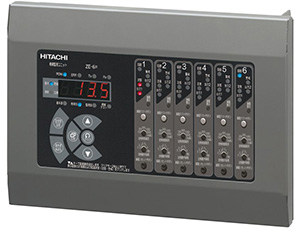

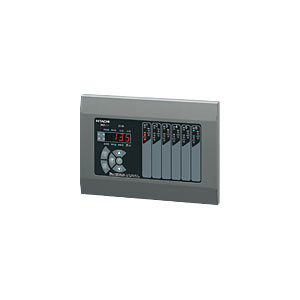

1回路品	ZE-1NF	ZE-1NB	ZE-1RF	ZE-1RB
2回路品	ZE-2NF	ZE-2NB	ZE-2RF	ZE-2RB

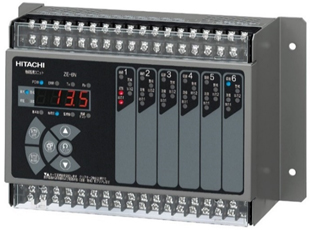

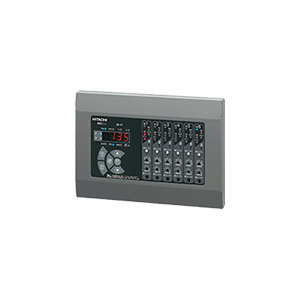

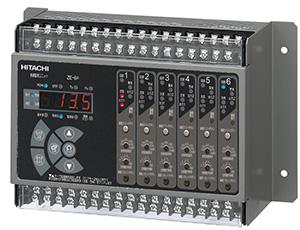

6回路品	ZE-6NF3 （アナログ出力はDE-6ABが必要）	ZE-6NB3 （アナログ出力はDE-6ABが必要）	ZE-6RF3 （アナログ出力はDE-6ABが必要）	ZE-6RB3 （アナログ出力はDE-6ABが必要）

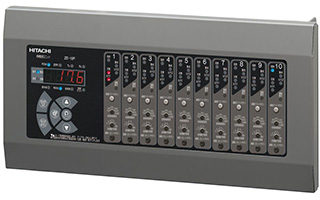

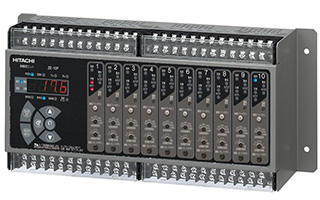

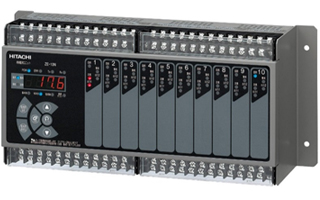

10回路品	ZE-10NF3 （アナログ出力はDE-10ABが必要）	ZE-10NB3 （アナログ出力はDE-10ABが必要）	ZE-10RF3 （アナログ出力はDE-10ABが必要）	ZE-10RB3 （アナログ出力はDE-10ABが必要）

4000mA オーダー品

4000mAまで計測できるオーダー品をご用意しております。
型式説明　F：盤面取付タイプ　B：盤内内蔵タイプ

4000mA品の漏電リレー付きは製作不可となります。

ZE-1NF-4A
ZE-1NB-4A
ZE-2NF-4A
ZE-2NB-4A

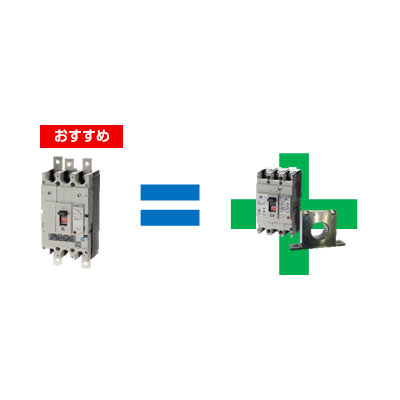

オプションユニット、ZCT

アナログ出力ユニット
- DE-6AB（6回路用）
- DE-10AB（10回路用）
貫通型ZCT（非分割）
- ZR-15
- ZR-30B
- ZR-58B
- ZR-65
- ZR-80
- ZR-100
- ZR-120
1次導体付ZCT（非分割）
- Z-400B(3P)
- Z-600B(3P)
- Z-800B(3P)
- Z-1000B(3P)
- Z-1200B(3P)
- Z-2000B(3P)
- Z-400B～2000B(4P)
分割型ZCT
- ZE-30
- ZE-52
- ZC-65（※漏電リレー機能付きユニットと組み合わせ不可）
- DM-55B
- DM-70B
- DM-100B
