究極のコンパクトボディに最新のOCRを搭載しました

AS形気中遮断器

特長

固定コンタクトヒンジ部と引出主接触子を直結、中間導体をなくし小形化を実現しました。従来品と比べ飛躍的に薄くなり、配電盤のスペースセービングが図れます。

  • 新形OCRを搭載し、信頼性を高めました。
  • 汎用形は800-2000A、2500-3200A、4000Aの3種類の寸法とし、パネルカットは、全機種同一ですので配電盤の設計が容易です。
  • フロントアクセスを重視、配電盤への取付作業や保守点検が容易にます。
  • アークスペースゼロ、多段積みが可能です。
  • 2点遮断構造で高速遮断を実現します。

AS形 日立気中遮断器 削除スペースの説明図

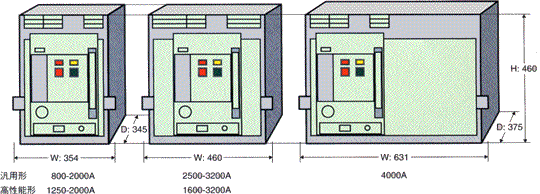

高さと奥行き寸法は3200Aまでのすべての機種において同一です。
コンパクトなボディに最大限の機能を搭載、固定形が290mm、引出形が345mm(3200Aまで)の世界最小クラスの奥行き寸法を実現しました。
表面端子を標準化したので、さらに薄型の配電盤が実現できます。

AS形 日立気中遮断器 写真

外観と構造

外観(フル装備品引出形の場合)

外観説明写真

構造

AS形 日立気中遮断器 構造図

定格仕様

寸法図

*
下記寸法図は、PDF形式のファイルで掲載しており、クリックすると新規ウィンドウで表示されます。
