低圧気中遮断器 ASシリーズ：新形過電流引外し装置(OCR)を搭載

ダイヤル式標準OCR　AGR-11BL-AL形

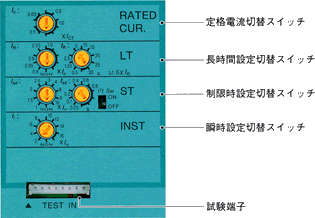

マルチ保護装置のフェース

保護特性

*: 下記特性は、クリックすると新規ウィンドウで表示されます。

図の短限時引外し特性はランプ特性スイッチがOFFの場合です。

適用[lct]とベース電流[ln]の値

形式	適用 [lct] (A)	ベース電流[ln](A)
形式	適用 [lct] (A)	[lct] ×0.5	[lct] ×0.63	[lct] ×0.8	[lct] ×1.0
AS208	200	100	125	160	200
	400	200	250	320	400
	800	400	500	630	800
AS212	400	200	250	320	400
	800	400	500	630	800
	1250	630	800	1000	1250
AS216	400	200	250	320	400
	800	400	500	630	800
	1250	630	800	1000	1250
	1600	800	1000	1250	1600
AS220	400	200	250	320	400
	800	400	500	630	800
	1250	630	800	1000	1250
	1600	800	1000	1250	1600
	2000	1000	1250	1600	2000
AS325	2500	1250	1600	2000	2500
AS332	3200	1600	2000	2500	3200
AS440	4000	2000	2500	3200	4000
AS212H	200	100	125	160	200
	400	200	250	320	400
	800	400	500	630	800
	1250	630	800	1000	1250
AS216H	1600	800	1000	1250	1600
AS220H	2000	1000	1250	1600	2000
AS316H	200	100	125	160	200
	400	200	250	320	400
	800	400	500	630	800
	1250	630	800	1000	1250
	1600	800	1000	1250	1600
AS320H	2000	1000	1250	1600	2000
AS325H	2500	1250	1600	2000	2500
AS332H	3200	1600	2000	2500	3200

一般保護用特性 AGR-11BL-AL

可調整長限時引外し特性 LT

設定電流[lr](A)	[ln]×(0.8-0.85-0.9-0.95-1.0-NON) 6ステップ式 [lr]×1.05以下でノントリップ [lr]×1.05を越え1.2以下のピックアップ電流値でトリップ動作します
設定時限[Tr](s)	[lr]の600%電流で(0.5-1.25-2.5-5-10-15-20-25-30) 9ステップ式
設定時限誤差	±15% ＋150ms―0ms

可調整短限時引外し特性 ST

設定電流[lsd](A)

[ln]×(1-1.5-2-2.5-3-4-6-8-10-NON) 10ステップ式

設定電流誤差

±15%

設定時限[Tsd](ms)

リレー時間 6ステップ式	50	100	200	400	600	800
不動作時間	25	75	175	375	575	775
最大全遮断時間	120	170	270	470	670	870

可調整瞬時引外し特性 INST

設定電流[li](A)	[ln]×(2-4-6-8-10-12-14-16-NON)　9ステップ式
設定電流誤差	±20%

注: ご指定のない場合、アンダーラインの標準設定値にて納入します。

「NON」設定とフェールセーフ機能

過電流引外し(3要素)設定電流に「NON」位置を設けました

長限時、短限時、瞬時(またはMCR)、地絡引外しの設定電流ダイヤルに「NON」位置を設けました。
「NON」設定で個別に保護機能が働かないようにすることができます。
たとえば、長限時、短限時引外しを「NON」に設定し、瞬時引外し機能だけを活用するなど配電システムに応じた保護協調が得られます。

フェールセーフ機能付です

誤って短限時と瞬時引外し(またはMCR引外し)が「NON」に設定された場合でも、ある一定以上の事故電流が流れると、遮断器を遮断させる機能を備えています。

短限時、瞬時引外しが「NON」設定の場合、定格電流[ln]の16倍以上の事故電流が流れると瞬時引外し機能が働き、遮断器を遮断します。
短限時、MCR引外しが「NON」設定の場合、定格電流[ln]の10倍以上(発電機保護用は定格電流[ln]の5倍以上)の事故電流が流れると短限時引外し機能が働き、遮断器を遮断します。

フィールドテスト機能

AGR-11B形OCRは別売のOCRチェッカー(ANU-1形)をご使用ください。

動作表示機能の種類

動作表示接点出力＜一括表示＞ (AGR-11B形)

長限時、短限時、瞬時のいずれかが動作したとき、1a接点を出力します。

* 接点出力は40ms以上経過後開になります。自己保持回路をご用意ください。

トリップ動作表示スイッチおよびスプリングチャージ表示スイッチの定格

電圧 (V)	スイッチ接点定格 (A)
電圧 (V)	抵抗負荷	誘導負荷
AC250	3	3
DC250	0.1	0.1
DC125	0.5	0.5
DC30	3	2
