低圧気中遮断器 ASシリーズ:結線図

[主回路] [N相CT] [動作表示]

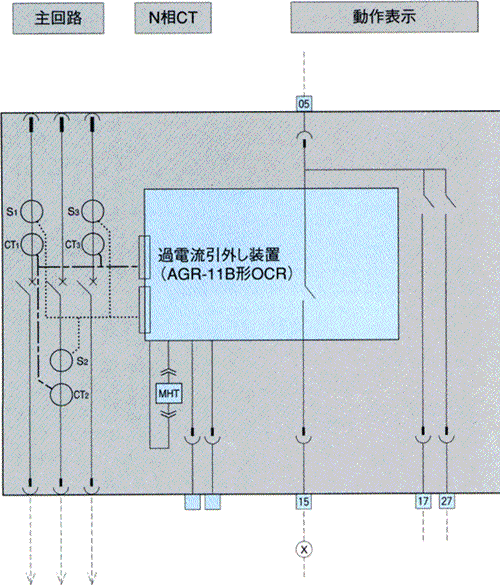

AGR-11BL-AL形OCR付き

[主回路] [N相CT] [動作表示] 結線図

端子番号

05 動作表示コモン端子
15 LT動作表示または一括表示
17 トリップ動作表示
27 スプリングチャージ表示

付属装置記号

CT1〜CT3 電源用CT
S1〜S3 電源センサー
MHT マグネットホールドトリガ
記号1 断路端子コネクタ(引出形)
記号2 手動コネクタ
記号3 ユーザ配電
記号4 リレーまたは表示ランプ
