取付接続方式
保守・点検が容易です。遮断器と引出枠で構成されており、引出枠を配電盤に固定し遮断器のみ引出すことができる構造です。
引出形は「接続」、「試験」、「断路」、「引出」の位置があり、断路位置でもパネルドアを閉じることができる閉鎖3段形です。
引出形は標準でJEM1265に規程の保護構造FW形に適合します。

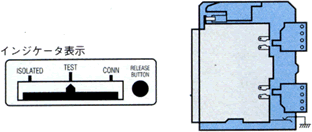

接続位置 主回路、制御回路とも接続しています。通常使用状態です。 |
|
---|---|
試験位置 主回路は断路、制御回路は接続しています。配電盤扉を閉めた状態で試験操作ができます。 |
|
断路位置 主回路、制御回路とも断路しています。配電盤扉を閉じることができます。 |
|
引出位置 遮断器を引出枠より外に引き出した状態になります。 |
遮断器を直接、配電盤に固定する構造です。
盤設計が容易です。
接続方式は、標準で3タイプ[垂直端子][水平端子][表面端子]を準備しました。電源側と負荷側で異なる接続方式の組合せも可能です。
ご注文の際、ご指定ください。
ご指定のない場合、電源側、負荷側とも
AS208、AS212、AS216形は水平端子、
AS220、AS325、AS332形は垂直端子付となります。
AS440は垂直端子のみとなります。
高性能AS-H形は、全機種垂直端子が標準、水平端子はオプションとなります。表面端子は適用できません。
水平端子
垂直端子
表面端子
配線作業が容易です。
制御回路端子台
