低圧気中遮断器 AKシリーズ

特長

  • 630A〜6300Aまでを4サイズで構成。
  • 全機種で奥行き寸法を統一。高さはD、Eフレーム(630〜4000A)、F、Gフレーム(4000〜6300A)の2サイズに統合し、配電盤を縮小化、標準化可能。
  • 過電流保護機能以外にも漏電保護などの付加保護機能、計測、通信機能を備えた引きはずしリレーを選択可能。
  • 多種の付属装置、接続方式によりお客さまの利便性を向上。

外観および製品構成

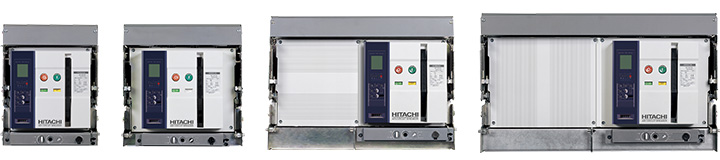

固定形

固定形

引出形

引出形

  • 1引きはずしリレー
  • 2カウンタ
  • 3ONボタン
  • 4OFFボタン
  • 5チャージハンドル
  • 6主銘板
  • 7チャージ状態表示窓
  • 8ON・OFF状態表示窓
  • 9アークカバー
  • 10制御回路端子台カバー
  • 11引出枠
  • 12引出ハンドル
  • 13引出位置表示
  • 14引出ハンドル挿入口
  • 15ポジションロック
  • 16消弧室
  • 17固定形ブラケット

引出枠(内部)

引出枠(内部)

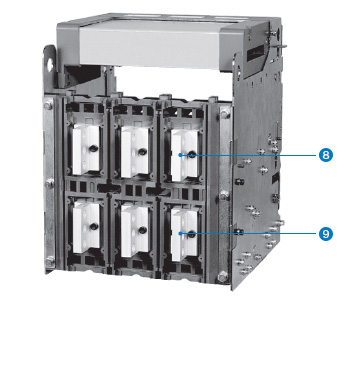

引出枠(裏面)

引出枠(裏面)

  • 1制御回路端子台カバー
  • 2引出主接触子(電源側)
  • 3引出主接触子(負荷側)
  • 4引出ハンドル
  • 5引出位置表示
  • 6引出ハンドル挿入口
  • 7ポジションロック
  • 8主回路端子(電源側)
  • 9主回路端子(負荷側)

引きはずしリレー

引きはずしリレー

引きはずしリレーは過電流、短絡、地絡などの基本的な保護機能に加え、電圧,周波数,不平衡などの付加保護機能や電流、電圧、電力、電力量、高調波など、さまざまな計測、通信機能に対応します。
ゾーンセレクティブインターロック機能は上位遮断器との保護協調を容易に、サーマルメモリはさまざまな負荷への対応を可能にします。
