電気的引外し装置
遮断器を遠隔から電気的にOFFします。
電圧引外しを利用して外部の過電流や逆電力などの保護用継電器が作動したとき遮断器をOFFすることができます。連続定格の電圧引外しのため遮断器の電気的インターロックにもご使用できます。
形式 | 定格電圧 (V) |
操作可能電圧 (V) |
励磁電流 ピーク値 (A) |
定常電流 (A) |
開極時間 (max.) (ms) |
---|---|---|---|---|---|
AVR-1C | AC100 | AC70-110 | 0.48 | 0.32 | 40 |
AC110 | AC77-121 | 0.39 | 0.26 | ||
AC120 | AC84-132 | 0.37 | 0.24 | ||
AC200 | AC140-220 | 0.24 | 0.16 | ||
AC220 | AC154-242 | 0.19 | 0.13 | ||
AC240 | AC168-264 | 0.18 | 0.12 | ||
DC24 | DC16.8-26.4 | 1.65 | 1.1 | ||
DC48 | DC33.6-52.8 | 0.86 | 0.57 | ||
DC100 | DC70-110 | 0.39 | 0.26 | ||
DC110 | DC77-121 | 0.37 | 0.25 | ||
DC125 | DC87.5-137.5 | 0.31 | 0.21 | ||
DC200 | DC140-220 | 0.19 | 0.13 | ||
DC220 | DC154-242 | 0.18 | 0.12 |

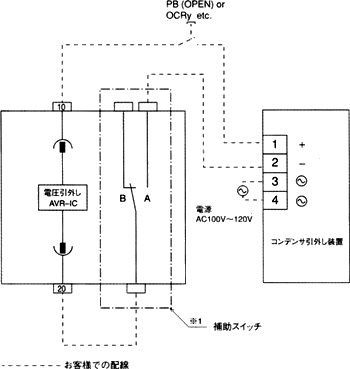

コンデンサ引外し装置は、連続定格電圧引外しと併用することによって、電源(AC)の停電や短絡事故などで電圧が著しく低下しても、30秒以内なら遮断器を引き外すことができます。
形式 | AQR-1 |
---|---|
定格電圧 | AC100-120V |
動作可能電圧 | 定格電圧の70〜110% |
定格周波数 | 50/60Hz |
適用電圧引外し定格電圧 | DC48V |
電源容量 | 100VA |
不足電圧引外し装置は、制御電源が開離電圧以下に低下した場合、自動的に遮断器を引外します。電圧が吸引電圧以上に回復すると遮断器は投入できます。吸引電圧は定格電圧の85%の一点固定です。
不足電圧引外し装置は、引外し機構と不足電圧引外し制御装置とで構成されています。
制御装置には、AUR-ICS形とAUR-ICD形があります。
AUR-ICS形は瞬時引外し式で、開離電圧以下になるとすぐに遮断器を引外します。
AUR-ICD形は時延引外し式で、瞬時的な電圧低下では動作せず、電圧低下が500ms以上継続した時、遮断器を引外します。

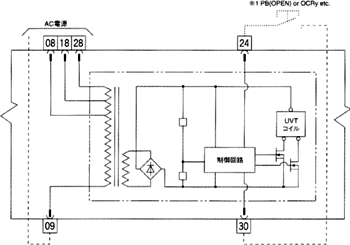

端子24と30に押しボタンスイッチ(メーク接点)を挿入することにより遠隔から遮断器をOFFにできます。
UVT制御装置 形式 |
定格電圧 (V) 50/60Hz |
開離電圧 (V) | 吸引電圧 (V) | コイル 励磁電流 (A) |
消費電力 (VA) | |
---|---|---|---|---|---|---|
常時 | リセット時 | |||||
AUR-1CS AUR-1CD |
AC100 | 35-70 | 85 | 0.1 | 8 | 10 |
AC110 | 38.5-77 | 93.5 | ||||
AC120 | 42-84 | 102 | ||||
AC200 | 70-140 | 170 | ||||
AC220 | 77-154 | 187 | ||||
AC240 | 84-168 | 204 | ||||
AC380 | 133-266 | 323 | ||||
AC415 | 145-290 | 352 | ||||
AC440 | 154-308 | 374 | ||||
DC24*2 | 8.4-16.8 | 20.4 | ||||
DC48*2 | 16.8-33.6 | 40.8 | ||||
DC100*2 | 35-70 | 85 |
