低圧気中遮断器 ASシリーズ：結線図

[電動チャージ／投入操作回路] [連続定格電圧引外し] [不足電圧引外し]

AGR-11BL-AL形OCR付き

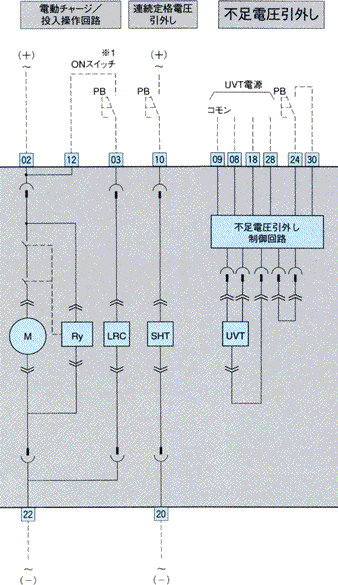

[電動チャージ／投入操作回路] [連続定格電圧引外し] [不足電圧引外し]　結線図

端子番号

02 操作電源
AC100〜240V、DC100〜250V、DC24V、DC48V
22
12 操作スイッチコモン
03 ONスイッチ
10 連続定格電圧引外し
20
8 UVT電源
18
28
09 UVT電源コモン

UVT電源電圧

端子番号 AC100Vユニット AC200Vユニット AC400Vユニット
08 - 09 100V 200V 380V
18 - 09 110V 220V 415V
28 - 09 120V 240V 440V

付属装置記号

M チャージングモータ
LRC 投入コイル
記号1 断路端子コネクタ(引出形)
記号2 手動コネクタ
記号3 ユーザ配電
*1
ONスイッチとシリーズに補助スイッチ(b接点)を接続しないでください。ポンピングの可能性があります。
*2
コンデンサ引外し付連続定格電圧引外し装置の結線図は、コンデンサ引外し装置の説明ページをご参照ください。
