引出形用付属装置
遮断器を引出したときに、引出枠側の主回路導電部を自動的に絶縁板で閉鎖します。
制御回路導電部に安全シャッターを設け、安全性を高めることができます。
遮断器を引出枠外に取り出した状態で、電気的開閉操作テストをする場合に使用します。
接続はコネクタ方式で、全遮断器共用できます。標準リード長は15mです。
振動の激しい配電盤などで接続位置で遮断器本体と引出枠を確実に固定するために使用します。
不用意な引出操作を防止する装置です。ロックプレートを引出すことにより引出操作がロックされ「接続」・「試験」・「断路」の各位置でパッドロックができます。
南京錠は、シャックル径φ6をご用意ください。3個まで取付が可能です。
遮断器を移動・運搬する場合に使用する専用リフターです。
落下防止装置が標準で付属します。
CEマーキング対応品についてはご照会ください。
| リフター型式 | 質量(kg) | W(mm) | 適用遮断器 |
|---|---|---|---|
| AWR-1 | 110 | 700 | AS2、AS3 |
| AWR-2 | 120 | 890 | AS2、AS3、AS4 |
同じ基本形式の遮断器と引出枠は互換性があります。
この装置は引出枠に所定の遮断器しか挿入できないようにする装置です。9種類の異なる組合せが可能です。

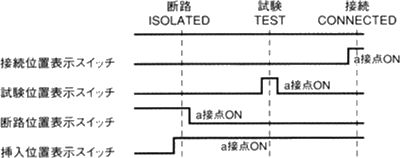

遮断器の引出位置(接続、試験、断路、挿入)を電気的に表示するスイッチです。
スイッチはc接点構成で2cまたは4c接点の取り付けが可能です。
| 形式 | 接点数 | 接点構成 | |||
|---|---|---|---|---|---|
| 挿入 | 断路 | 試験 | 接続 | ||
| ALR-0110P | 2c | 0 | 1 | 1 | 0 |
| ALR-0101P | 0 | 1 | 0 | 1 | |
| ALR-0011P | 0 | 0 | 1 | 1 | |
| ALR-0200P | 0 | 2 | 0 | 0 | |
| ALR-0020P | 0 | 0 | 2 | 0 | |
| ALR-0002P | 0 | 0 | 0 | 2 | |
| ALR-1111P | 4c | 1 | 1 | 1 | 1 |
| ALR-1210P | 1 | 2 | 1 | 0 | |
| ALR-1201P | 1 | 2 | 0 | 1 | |
| ALR-0211P | 0 | 2 | 1 | 1 | |
| ALR-1120P | 1 | 1 | 2 | 0 | |
| ALR-1021P | 1 | 0 | 2 | 1 | |
| ALR-0121P | 0 | 1 | 2 | 1 | |
| ALR-1102P | 1 | 1 | 0 | 2 | |
| ALR-1012P | 1 | 0 | 1 | 2 | |
| ALR-0112P | 0 | 1 | 1 | 2 | |
| ALR-0220P | 0 | 2 | 2 | 0 | |
| ALR-0202P | 0 | 2 | 0 | 2 | |
| ALR-0022P | 0 | 0 | 2 | 2 | |
| ALR-1030P | 1 | 0 | 3 | 0 | |
| ALR-0130P | 0 | 1 | 3 | 0 | |
| ALR-0031P | 0 | 0 | 3 | 1 | |
| ALR-1003P | 1 | 0 | 0 | 3 | |
| ALR-0103P | 0 | 1 | 0 | 3 | |
| ALR-0013P | 0 | 0 | 1 | 3 | |
| ALR-0040P | 0 | 0 | 4 | 0 | |
| ALR-0004P | 0 | 0 | 0 | 4 | |
挿入位置とは遮断器本体が断路位置と接続位置の間にある状態です。
| 適用負荷 | 抵抗負荷(A) | 誘導負荷 (A) (cosφ＝0.6以上 L/R=0.007以下) |
|---|---|---|
| AC100-250V | 11 | 6 |
| DC250V | 0.3 | 0.3 |
| DC125V | 0.6 | 0.6 |
| DC30V | 6 | 5 |
| DC8V | 10 | 6 |
ドア・インターロックは、安全のために遮断器が断路位置以外で配電盤扉を開けられないようにします。断路器が断路位置にあるときに引出ハンドル*を取り除くことによってロックが解除し配電盤扉を開けることができます。また、配電盤扉を閉じないと遮断器を挿入できません。
詳細はお問い合わせください。
