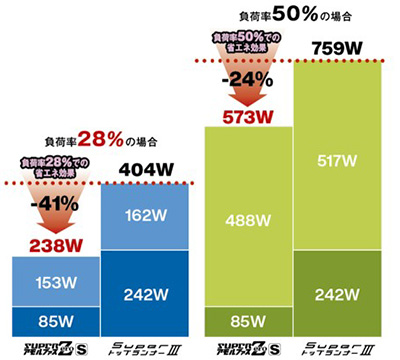

シリーズは、無負荷損が低く、待機電力が極めて低いため、実態に合った高い省エネ効果を発揮します。
受電電圧 | データ数 | 年間平均等価負荷率(%) | 契約電力 比率(%) |
契約電力比率での加重平均負荷率(%) | ||||
---|---|---|---|---|---|---|---|---|
昼間 | 夜間 | 1日 | 昼間 | 夜間 | 1日 | |||
特高 | 210 | 47.3 | 32.2 | 40.5 | 40 | 40.8 | 24.1 | 33.6 |
高圧 | 80 | 35.9 | 16.5 | 28.0 | 60 |

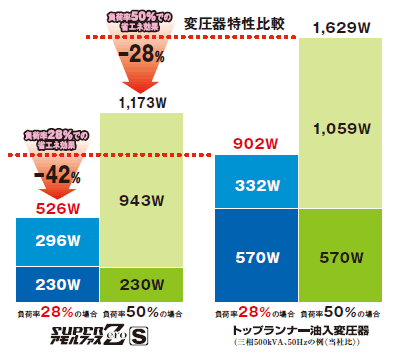

[三相 500kVA 50Hz の例(当社比)]
年間損失電力量料金(千円/年)
= [無負荷損(W)+負荷損(W)×(等価負荷率)2]/1,000×365(日)×24(h)×単位電力量料金(15円/kWh)/1,000
変圧器の等価負荷率とは?
変圧器の実際の負荷は、グラフの曲線のように非常に複雑に変動します。一般的には階段状負荷に近似して求めます。
負荷の低い時間帯でも変圧器から損失が発生します。 シリーズは、無負荷損(待機電力)が極めて低く高い省エネ効果を発揮します。 生産に関係のないエネルギーを削減でき、エネルギー原単位の削減が可能です。 |
実態の変圧器の負荷率とは?
トップランナー基準値、基準負荷率を定める際、経済産業省変圧器判断基準小委員会にて、「業種別負荷率調査」を実施しました。
業種 | データ数 | 年間平均等価負荷率(%) | ||
---|---|---|---|---|
昼間 | 夜間 | 1日 | ||
工場(電機) | 55 | 49.8 | 35.8 | 43.4 |
工場(食品) | 33 | 47.4 | 32.2 | 40.5 |
工場(金属) | 31 | 41.5 | 31.2 | 36.7 |
工場(化学) | 29 | 47.5 | 25.9 | 38.3 |
工場(機械) | 15 | 39.7 | 14.5 | 29.9 |
工場(繊維) | 14 | 56.4 | 57.7 | 57.1 |
工場(紙パルプ) | 5 | 34.8 | 35.4 | 35.1 |
工場(輸送) | 4 | 25.2 | 0.0 | 17.8 |
工場(その他) | 56 | 49.7 | 27.3 | 40.1 |
ビル(オフィス) | 15 | 25.0 | 5.7 | 18.1 |
ビル(デパート) | 1 | 61.0 | 5.0 | 43.3 |
公共施設(病院) | 7 | 30.1 | 9.1 | 22.2 |
公共施設(図書館) | 6 | 22.8 | 5.3 | 16.6 |
公共施設(鉄道) | 6 | 20.0 | 14.1 | 17.3 |
公共施設(官庁) | 4 | 40.0 | 10.0 | 29.2 |
業種不明 | 9 | 36.5 | 34.4 | 35.5 |
