HEポンプ(JDH形、JLH形、JLSH形)

コントローラ一体型PM(永久磁石)モータ搭載ポンプ

できます!アッサリ、導入。もっと、省エネ。コントローラ一体型PMモータ搭載ポンプ HE Pump

動画:コントローラ一体型PMモータ搭載ポンプ HE Pump 詳細はこちら

ご存知ですか?水冷式空気圧縮機の水回りの効果的な省エネ方法

HEポンプ(JDH形)
HEポンプ(JDH形)

HEポンプ(JLSH形)
HEポンプ(JLSH形)

構造

HEポンプ 構造説明図

用途

  • 建築物:ビル、マンションの揚水、給水、冷暖房
  • 水道:簡易水道などの揚水、給水
  • 工場:工業用揚水・給水、一般産業機械セット用
  • その他:一般の揚水・排水

特長

Point

1. インバータ盤の設置不要

インバータ機能を内蔵。盤レス化によるスペースの削減に貢献します。

2. IE4相当のPMモータ搭載

高効率磁石モータ(PMモータ)を搭載し、super premiumレベルの効率を実現します。

3. IP44対応の耐環境構造

屋外用カバーなしで設置でき、屋外仕様(IP55)にもオプション対応が可能です。※JLH 1.5〜3.7kW機種のみ

4. 50/60Hz地域共用可能

回転速度制御が可能で、50/60Hz共用が可能です。

5. 既設汎用ポンプとの置き換えが可能

誘導電動機搭載機種と取り合い寸法が同一ですので、配管をそのままで取り替えが可能です。
(一部機種を除く)

HEポンプ(コントローラ一体型PM(永久磁石)モータ搭載ポンプ)

ポンプコントローラで効率的運転

専用インバータと制御機器を組み合わせたポンプコントローラを実装しています。用途に応じた各種制御による効率的運転が簡単に実現できます。

手動運転

負荷変動がない用途でも、手動での回転速度設定で無駄な圧力を排除します。

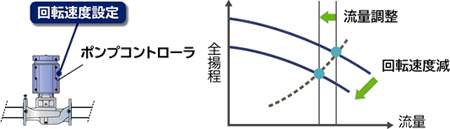

手動運転での流量調整の場合

自動運転

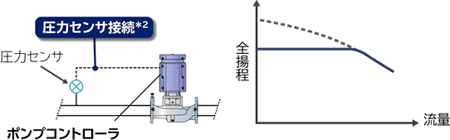

例:吐出し圧力一定制御

圧力センサをポンプコントローラに接続するだけで、簡単に自動運転*1が可能です。

吐出し圧力一定制御の場合

*1
自動制御は次の一定制御が可能です。
吐出し圧力、差圧、流量、温度(推定末端圧力の一定制御はオプションにて対応可)
*2
各種制御に応じたセンサが別途必要です。

PMモータ搭載による総合効率の向上と可変速制御で省エネルギーを実現

バルブによる流量調整をPMモータによる可変速制御に変更する

消費電力はこんなに違う

消費電力の低減

このような設備に向いています

  • 負荷変動が大きい設備
  • 運転時間が長く、消費電力量が大きい設備
  • 誘導電動機を商用電源で運転し、低負荷のときはバルブを絞って運転している設備
  • いろいろな省エネを実施してきたが、さらにもう一歩進んだ省エネを行いたい設備

省エネ効果は使用条件により異なります

新規設置でもリニューアルでもご相談ください。

適用基準

取扱液

0〜100℃の清水、pH5.8〜8.6

標準材質

形式 ケーシング 羽根車 主軸(接水部)
JDH FC200 CAC406 SUS304
JLH
JLSH SCS13 SCS13

フランジ取付寸法

形式 取付寸法
JDH JIS 10K薄形 ※JDH 50X40C-7.5は JIS 10K並形
JLH
JLSH JIS 10K並形 ※詳細は寸法図をご参照ください。

標準モータ仕様

形式 永久磁石同期電動機
相・極数 三相・8極
出力 1.5〜7.5kW(JLSHは1.5〜3.7kW)
最高回転速度 3,600min-1
最低回転速度 360min-1
絶縁階級 1.5〜3.7kW:B種
5.5、7.5kW:F種
保護構造 IP44 (IP55対応可:オプション ※JLH1.5〜3.7kW機種のみ)
構造 全閉外扇屋外形

ポンプコントローラ入出力仕様

入力 三相3線
電圧 200〜220V(±5%)、50/60Hz(±2%)
出力 波形制御方式 磁気位置センサレス180度通電線間正弦波変調PWM方式
出力周波数範囲 24〜240Hz
キャリア出力 8kHzまたは12kHz

選定図表

*
以下の情報は、クリックすると新規ウィンドウで表示されます。

寸法図

*
以下の情報は、クリックすると新規ウィンドウで表示されます。
