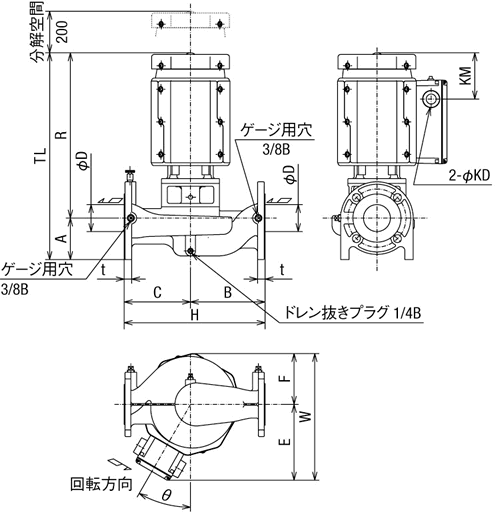

(単位:mm)
口径D | 品名 | 出力 (kW) |
各部寸法 | 概略質量 (kg) |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
形式 | 形番 | A | B | C | H | R | E | F | W | TL | KM | θ(°) | KD | |||
50 | JLSH | 50N-1.5 | 1.5 | 85 | 160 | 150 | 310 | 403 | 169 | 95 | 264 | 488 | 112 | ― | G3/4 | 32 |
50 | JLSH | 50N-2.2 | 2.2 | 85 | 160 | 150 | 310 | 402 | 169 | 106 | 275 | 487 | 112 | ― | G3/4 | 36 |
50 | JLSH | 50P-3.7 | 3.7 | 85 | 180 | 160 | 340 | 413 | 183 | 144 | 327 | 498 | 125 | 30 | G3/4 | 46 |
65 | JLSH | 65N-1.5 | 1.5 | 100 | 180 | 160 | 340 | 399 | 169 | 107 | 276 | 499 | 112 | ― | G3/4 | 34 |
65 | JLSH | 65N-2.2 | 2.2 | 100 | 180 | 160 | 340 | 399 | 169 | 107 | 276 | 499 | 112 | ― | G3/4 | 36 |
65 | JLSH | 65N-3.7 | 3.7 | 100 | 180 | 160 | 340 | 424 | 187 | 116 | 303 | 524 | 125 | ― | G3/4 | 47 |
80 | JLSH | 80M-2.2 | 2.2 | 100 | 200 | 190 | 390 | 424 | 169 | 133 | 302 | 524 | 112 | ― | G3/4 | 43 |
80 | JLSH | 80M-3.7 | 3.7 | 100 | 200 | 190 | 390 | 434 | 187 | 133 | 320 | 534 | 125 | ― | G3/4 | 50 |
口径D | f | e | g | t | d | n | k | m |
---|---|---|---|---|---|---|---|---|
50 | 155 | 120 | 96 | 16 | M16 | 4 | 155 | 123 |
65 | 175 | 140 | 116 | 18 | M16 | 4 | 175 | 135 |
80 | 185 | 150 | 126 | 18 | M16 | 8 | 185 | 145 |
