日立サドル用ホイールユニットは、TL形トップランクレーンサドルの駆動部をユニットとしてまとめたもので、特注サドル、クラブクレーン、トラバーサなどの駆動にすぐれた性能を発揮します。
形式 仕様 |
TLU5-28 | TLU5-56 |
|---|---|---|
| 最大スパン(m) | 10 | 14 |
| 最大輪重(t) | 2.8 | 5.6 |
| 走行速度(m/s、50/60Hz) | 0.35/0.417(21/25) | |
| モータ出力(kW、50/60Hz) | 0.30/0.36 ブレーキ付き |
0.70/0.84 ブレーキ付き |
| モータ極数 | 4 | |
| 反復定格 | 25%ED、250回/h | |
| 電源(三相) | 200V 50/60Hz、220V 60Hz | |
| 定格電流(A、50/60Hz) | 2.3/2.1 〔2.3〕 |
3.0/2.3 〔2.6〕 |
| 車輪径(mm) | φ180(FCD) | φ250(FCD) |
| 走行レール(kg) | 22 | 30 |
| ブレーキトルク(TB/TM) | 0〜55% | 0〜45% |
| 概略質量(kg) | 65 | 125 |
| 適用ホイスト | ダブルレール | |
ご注意:

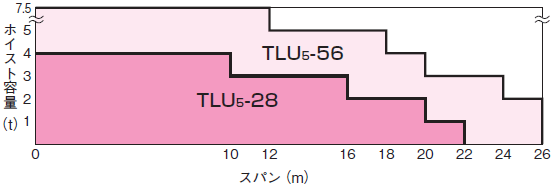

ホイールユニットは、輪重をベースに設計されています。日立トップラン形クレーンサドルの標準仕様からはずれる12m以上の長スパンや、ホイールユニットをクラブやトラバーサとしてご使用になるときは、駆動側および従動側ホイールユニットを、つぎのグラフによって選定し、貴社製フレームと組み合せてください。
なお、クレーン、クラブ、トラバーサとして使用するためには駆動側および従動側ホイールユニットが各2個ずつ必要です。
