SL-6

主な特長

  1. ダブルチャンネル方式フレームの採用(SL-6を除く)で信頼性が高く、強じんです。
  2. ブレーキトルク調整の可能なブレーキ付きモータを採用しています。
  3. クレーン組み立て調整用芯出しマークにより、作業時間を短縮できます。

標準仕様表

形式
仕様
SL-6 SL5-10 SL6-28 SL5-30 SL5-56
最大スパン(m) 10 10 12 16 16
最大輪重(t)
(2輪で)
0.6 1.0 2.8 3.0 5.6
走行速度
50/60Hz (m/s)
0.35/0.417(21/25)
モータ出力
50/60Hz(kW)
0.14/0.17×2台
(ブレーキ付き)
0.30/0.36×2台
(ブレーキ付き)
0.70/0.84×2台
(ブレーキ付き)
モータ極数 2 4
反復定格 25%ED、150回/h 25%ED、250回/h
電源(三相) 200V 50/60Hz、220V 60Hz
定格電流 50/60Hz
(A)
1.5/1.3×2台
〔1.3×2台〕
1.9/1.5×2台
〔1.7×2台〕
2.3/2.1×2台
〔2.3×2台〕
3.0/2.3×2台
〔2.6×2台〕
車輪径(mm)
(材質)
φ64
(S45C熱処理)
φ76
(S45C熱処理)
φ100
(S45C熱処理)
φ140
(S45C熱処理)
適用走行
Iビーム
150×75×5.5
200×100×7
250×125×7.5
200×100×7
250×125×7.5
300×150×11.5
250×125×7.5
300×150×11.5
450×175×11
300×150×11.5
450×175×11
概略質量(kg) 45×2 70×2 105×2 140×2 224×2
*1
本体塗装は「さび止め塗装」のみとなっています。
*2
〔 〕内定格電流は220V 60Hzの値を示します。
*3
走行速度の( )内は、m/min換算値を示します。
*4
SL6 -28およびSL5-30のIビーム寸法200×100×7をご使用の場合は、受注品対応いたします。

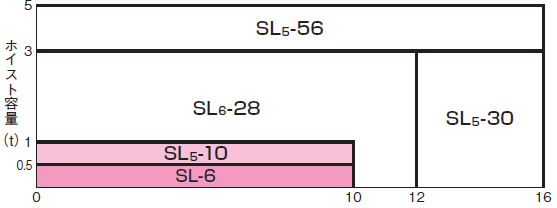

サドルの選定

サドルの選定

*
上図のサドル選定は最大スパンに対するホイスト容量を示したもので、実際にはガーダを含んだ輪重計算を必要とします。
