省コストを極めたスクリュー圧縮機用ドレン浄化装置

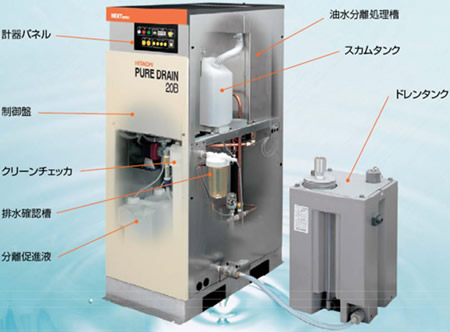

空気圧縮機用ドレン浄化装置【ピュアドレン】マイクロバブル方式(B-type)構造図

特長

経済性に優れたB-type NEXT

  • メインシステムにフィルターを使用しないため、消耗部品は最小限で済みます。
  • 定期交換部品費はフィルター方式に対し、2分の1で済みます。

分離促進液標準装備による高性能化

  • マイクロバブルによる油水分離を促進させ、設置環境に影響されない高度な浄化システムを完成させました。
  • オプションでレシプロ圧縮機への対応も可能となりました。
    (サンプルドレンによる適正評価を要します。)

高機能をシリーズ化

  • 故障内容ランプ表示、処理回数計、故障・警報出力接点を標準で装備しました。
  • 圧縮機出力合計55/100/200/400/600kW対応機種をシリーズ化しました。

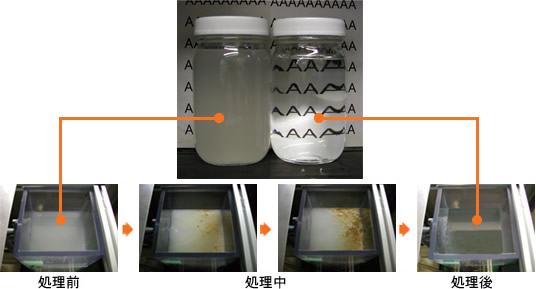

浄化過程

浄化過程:処理前:処理中:処理後

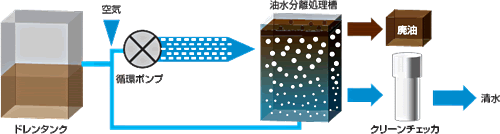

システムフロー

  1. ドレンタンク内に一定量のドレンが溜まると循環ポンプで油水分離処理槽内へ給水します。
  2. 大気中から吸入した空気は、循環ポンプで加圧溶解し油水分離処理槽内でミクロの泡となります。ドレンに含まれる油粒子は、物理的・電気的に泡に吸着し、槽の液面上に浮上します。この段階でドレン中の油分を約97%分離します。
  3. 一定時間循環運転した後、油分を分離したドレン水はクリーンチェッカを経て排出されます。
  4. 油水分離処理槽の液面に浮上した油分は、一定時間毎に廃油としてタンクへ回収します。

システムフロー説明図

導入効果(処理費用)

計算例

年間ドレン量 60,000リットル
ドレン油分濃度 スクリュー圧縮機 150mg/リットル
産廃処理単価 30円/リットル
電力単価 12円/kWh
*1
効果金額、比率は条件によって異なります。
*2
数値は参考値です。
*3
フィルター方式は当社の事例を示します。

処理費用比率グラフ

処理費用
処理区分 産廃処理 フィルター方式 B-type
スクリュー圧縮機 180万円 26.7万円 9.2万円

導入効果比較例

計算例

ピュアドレン HPD-40B5/6C
対象圧縮機 スクリュー圧縮機
出力合計 200kW
年間ドレン量 120,000リットル
ドレン油分濃度 150mg/リットル
電力単価 12円/kWh
処理単価
(電気代含む、点検作業費含まず)
1.36円/リットル

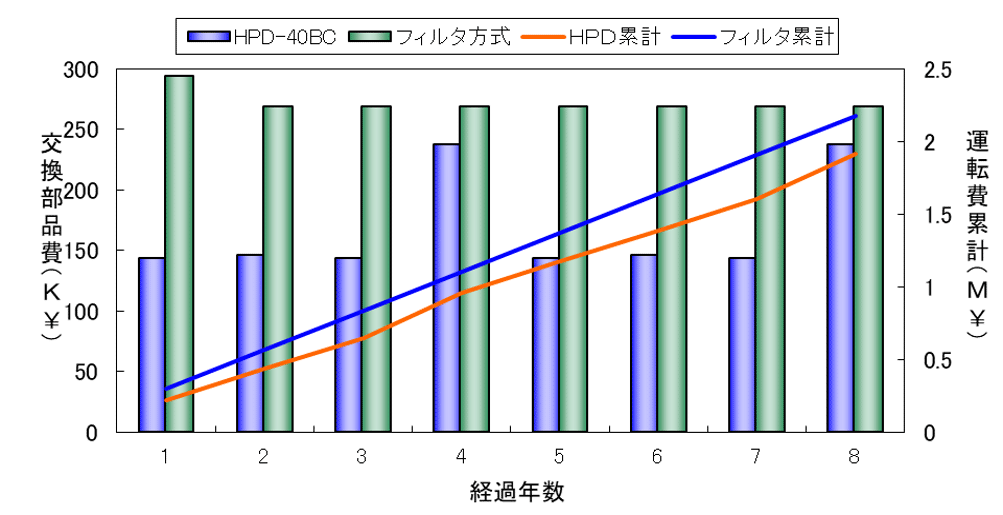

導入効果比較グラフ

*1
棒グラフは交換部品費(左軸)を、折れ線グラフは運転費累計(右軸)を示します。
*2
運転費累計には、電力費を含みます。
*3
数値は参考値、フィルター方式は当社の事例を示します。

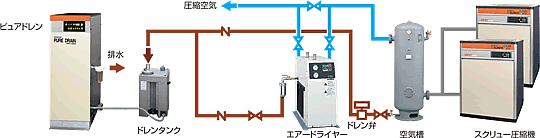

ドレン配管例(お客様配管事例)

ドレン配管例 説明図

*1
上図はお客様側のドレン回収配管事例を示すものであり、納入範囲を示すものではありません。
*2
ドレンタンクは、製品に標準装備いたします。
*3
排水の油分濃度基準は自治体により異なります。本装置の処理油分濃度が自治体の基準値以下であることを確認の上、排水してください。

標準仕様表

型式
項目
HPD-8B5C HPD-20B5C HPD-40B5C HPD-80B5C HPD-120B5C
HPD-8B6C HPD-20B6C HPD-40B6C HPD-80B6C HPD-120B6C
性能 ドレン標準処理能力 L/h 8 20 40 80 120
適用圧縮機最大出力 kW 37 100 200 400 600
最大処理能力 L/h 10 24 48 96 144
処理水出口油分濃度
(n−ヘキサン抽出物質含有量)
mg/L 5以下*1
ドレンの
条件
適用圧縮機 スクリュー圧縮機*2
適用潤滑油 スクリュー圧縮機油(レシプロ圧縮機油)*2
ドレン油分濃度 mg/L 300以下*3
製品
使用条件
製品周囲温度 2〜40*4
設置場所 屋内
電源 電圧・相(50Hz/60Hz) V・φ 200/200、220・3
消費電力 kW 0.55 0.9 1.8 3.6 5.4
製品
外形寸法
幅×奥行き×高さ mm 450×
750×
1,240
500×
800×
1,400
600×
1,000×
1,450
1,200×
1,000×
1,450
1,600×
1,000×
1,450
製品質量 出荷状態 kg 60 160 200 350 480
ドレン
タンク
容量 L 20*5 50 100 200 200
寸法(幅×奥行き×高さ) mm 製品本体
内蔵式
390×
390×
575
470×
470×
695
580×
580×
855
580×
580×
855
質量 kg 15 20 30 30
*1
水質汚濁防止法で規制されている他の成分の除去には別途処理が必要です。
*2
レシプロコンプレッサーオイルについては、オプション対応いたします。事前にサンプルドレンによる適正評価を行います。
*3
界面活性剤、溶剤、腐食成分他がドレン中に含まれる可能性がある場合は、事前にご相談ください。ドレン原水1リットルを送付いただき、事前評価を行います。
*4
オプションの凍結防止改造により、-10〜40℃に対応します。

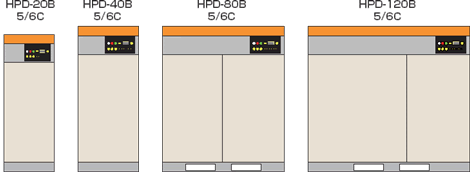

外観

外観イメージ図
