オイルフリースクリュー圧縮機用
高効率・小型化を実現し、高品質なドライエアーを供給。
ヒートレスエアードライヤーは、優れた水分吸着性能を持つ乾燥剤を使用し、乾燥工程と再生工程を交互に行うことにより、圧縮空気中の含有水分量をPPMレベルまで除去します。圧縮過程で油を使用しない日立オイルフリースクリュー圧縮機とフィルターの組み合わせで、ドライエアーシステムを構築できます。
ダウンフロードライングの採用によりチャンバーの小形化を実現。加えて縦型構造ですので、シンプルかつコンパクトなシルエットで据え付け面積は小さく済み、省スペース化が実現できます。
余裕のスペースに露点計など多彩なオプションの取付が可能となりました。配線施工も容易です。
型式 項目 |
大気圧露点-58℃、-73℃の2シリーズ(HDK-AIIシリーズ) | ||||||
|---|---|---|---|---|---|---|---|
| HDK-20AII | HDK-40AII | HDK-60AII | HDK-80AII | HDK-100AII | HDK-140AII | HDK-200AII | |
| 出口露点温度 | 大気圧-58℃ | ||||||
| 最大入口流量(注) (Nm³/min) |
2.2 | 4.0 | 5.4 | 7.5 | 10.8 | 13.5 | 20.2 |
| 出口流量(注) (Nm³/min) |
1.85 | 3.4 | 4.6 | 6.3 | 9.1 | 11.4 | 17.1 |
| 再生サイクル | 6分(3分切替え) | ||||||
型式 項目 |
大気圧露点-73℃の2シリーズ(HDK-AXIIシリーズ) | ||||||
|---|---|---|---|---|---|---|---|
| HDK-20AXII | HDK-40AXII | HDK-60AXII | HDK-80AXII | HDK-100AXII | HDK-140AXII | HDK-200AXII | |
| 出口露点温度 | 大気圧-73℃ | ||||||
| 最大入口流量(注) (Nm³/min) |
1.3 | 2.4 | 3.2 | 4.5 | 6.3 | 8.0 | 11.8 |
| 出口流量(注) (Nm³/min) |
1.1 | 2.0 | 2.7 | 3.8 | 5.3 | 6.8 | 10.0 |
| 再生サイクル | 4分(2分切替え) | ||||||
型式 項目 |
HDK-20AII HDK-20AXII |
HDK-40AII HDK-40AXII |
HDK-60AII HDK-60AXII |
HDK-80AII HDK-80AXII |
HDK-100AII HDK-100AXII |
HDK-140AII HDK-140AXII |
HDK-200AII HDK-200AXII |
|
|---|---|---|---|---|---|---|---|---|
| 入口圧力(MPa) | 0.44〜0.97 | |||||||
| 再生方式 | 非加熱再生(ヒートレス) | |||||||
| 電源・消費電力 | 単相 AC100V、50/60Hz、20W | |||||||
| 乾燥剤 | 活性アルミナ | |||||||
| 接続口径 | 1B | 1B | 1½B | 1½B | 1½B | 2Bフランジ | 2Bフランジ | |
| 外形寸法(mm) | 幅 | 635 | 710 | 800 | 865 | 970 | 970 | 1,180 |
| 奥行き | 535 | 535 | 535 | 535 | 840 | 840 | 840 | |
| 高さ | 1,655 | 1,735 | 2,180 | 2,110 | 2,085 | 2,615 | 2,435 | |
| 質量(kg) | 225 | 270 | 350 | 390 | 545 | 700 | 910 | |

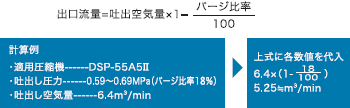

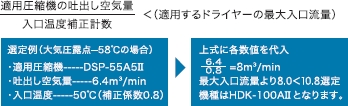

上記の最大入口流量および適用圧縮機は、入口圧力0.69MPa、入口温度40℃を基準としたときのものです。異なる条件で選定する際には次のようにして機種の選定と出口流量を算定してください。
| 入口空気温度(℃) | 30以下 | 35 | 40 | 45 | 50 | 55 | |
|---|---|---|---|---|---|---|---|
| 入口温度 補正係数 |
大気圧露点 -58℃シリーズ |
1.07 | 1.03 | 1.0 | 0.9 | 0.8 | 0.7 |
| 大気圧露点 -73℃シリーズ |
1.07 | 1.03 | 1.0 | 0.9 | 0.8 | ― | |
| 入口圧力 | MPa | 0.49 | 0.59 | 0.69 | 0.83 | 0.88 |
|---|---|---|---|---|---|---|
| パージ比率 | (%) | 20 | 18 | 15 | 13 | 12 |
ヒートレスドライヤーHDKシリーズには専用フィルターを組み合わせてご使用ください。
ヒートレスエアードライヤーの性能を100%発揮させるためには、ドレンとなって凝縮した水分が乾燥剤に直接入らないよう防止することが重要です。
アフターフィルターHLFシリーズは、ヒートレスエアードライヤーの下流に設けるフィルターとして設計されたもので、ヒートレスエアードライヤーから発生する微細な乾燥剤のダストを効果的に除去します。
型式 項目 |
HPF-20A | HPF-60A | HPF-80A | HPF-140A | HPF-200A | HPF-250A |
|---|---|---|---|---|---|---|
| 最大流量 (Nm³/min) | 2.0 | 3.0 | 6.6 | 8.0 | 16.0 | 25.0 |
| 圧損 (MPa) | 0.01 | 0.02 | ||||
| 接続口径 (B) | 1 | 1 | 1½ | 1½ | 2 | 3 |
| 使用温度範囲 (℃) | 0〜60 | |||||
| 最高使用圧力 (MPa) | 0.98 | |||||
| 概略質量 (kg) | 4.5 | 5.0 | 7.0 | 11 | 16 | 23 |
| 適用ドライヤー | HDK-20AII | HDK-40AII | HDK-60AII HDK-80AII |
HDK-100AII | HDK-140AII HDK-200AII |
HDK-200AII |
| HDK-20AXII | HDK-40AXII HDK-60AXII |
HDK-80AXII HDK-100AXII |
HDK-140AXII | HDK-200AXII | ||
型式 項目 |
HLF-20A | HLF-60A | HLF-80A | HLF-140A | HLF-200A | HLF-250A |
|---|---|---|---|---|---|---|
| 最大流量 (Nm³/min) | 2.6 | 5.2 | 10.5 | 13.1 | 15.8 | 25.0 |
| 圧損 (MPa) | 0.006 | 0.003 | 0.006 | |||
| 接続口径 (B) | 1 | 1 | 1½ | 1½ | 2 | 3 |
| 使用温度範囲 (℃) | 0〜60 | |||||
| 最高使用圧力 (MPa) | 0.98 | |||||
| 概略質量 (kg) | 4.5 | 5.0 | 7.0 | 11 | 16 | 23 |
| 適用ドライヤー | HDK-20AII | HDK-40AII HDK-60AII |
HDK-80AII | HDK-100AII HDK-140AII |
HDK-200AII | HDK-200AII |
| HDK-20AXII HDK-40AXII |
HDK-60AXII HDK-80AXII |
HDK-100AXII HDK-140AXII |
HDK-200AXII | |||
基本的構成は下記のようになりますが用途に応じ下記の1、2、3のようなシステムが必要となります。
