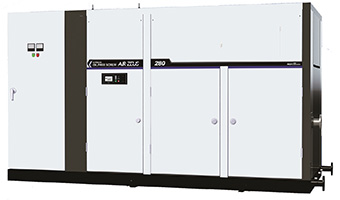

オイルフリースクリュー圧縮機 SDS NEXT Ⅲ series 単段・2段圧縮

出力 100～770kW
圧力 単段圧縮： 0.25～0.34MPa    2段圧縮：0.7～1.03MPa
冷却方式 水冷
目次

省エネ機能

高効率・省エネを実現する エアエンド

年間で約106万円の電力費軽減※電力費単価19円/kWh当社比、年間で約31tのCO2軽減※CO2排出係数0.555kgCo2/kWh当社比

■共通条件
機種：SDS-280N3-7 ・負荷率:100％ ・吐出圧力：0.7MPa ・運転時間：8,000時間/年

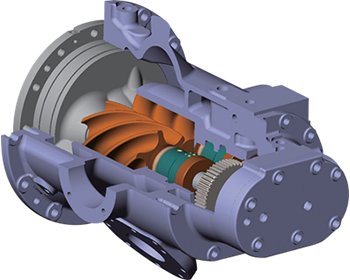

スクリューの3DCADイメージ

豊富な実績を持つ圧縮機の総合メーカーである日立独自の技術の粋を結集。先進のCFD(Computational Fluid Dynamics : 計算流体力学)を駆使した3次元流れ解析により、流路、吸込・吐出口、ロータ形状の最適化を図りました。

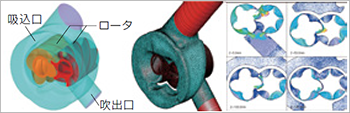

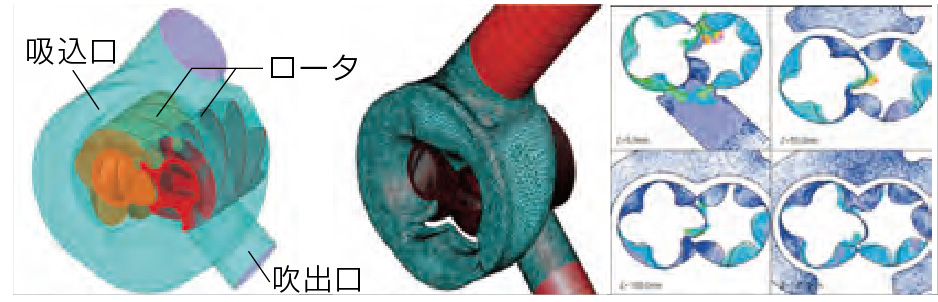

CFD技術を適用したエアエンド流れ解析

省エネ・省電力の先端テクノロジーで必要な空気量を必要な圧力で供給

ロード／アンロード制御方式

ロード(負荷運転)

通常の運転時には、吸入弁を全開にし、放風弁を全閉にしてロード運転をします。この間、たえず吐出側の負荷変動を検出します。

アンロード(無負荷運転)

負荷側で使われる空気量が減り、吐出配管の圧力が上昇してアンロード設定圧力に達すると、自動的に吸入弁を全閉と同時に、放風弁を開いて圧縮空気を大気に開放します。

回転数制御方式

SDS圧縮機の可変速機(インバータ機)は、負荷の変動に応じて電動機の回転数を変化させて風量を制御します。2ステップ制御での容量調整はロード運転とアンロード運転の繰り返しですが、回転数制御ではアンロード運転せずに、ロード運転のまま風量を変動しますので、さらに省エネとなります。

IPC制御(末端圧力予測制御)

使用空気量に応じて末端までの圧力を予測し、低負荷時の圧縮機出口の圧力を低下させることで省エネ運転を行います。
圧力を下げて省エネを図れるのが、スクリュー圧縮機の特長です。

ECOMODE(省エネ運転制御)※

  • 一定速機のみ

省エネ運転方式ECOMODEを標準搭載。空圧機器の負荷に応じて自動的に上限圧力を低減。無駄な昇圧運転をなくして省エネ運転を実現します。

運用機能

多機能タッチパネル搭載

ウィークリータイマーやUSBでの運転データ取り出しなど多機能で見やすいタッチパネルを搭載しています。

操作性の大幅な向上

設定したい項目を直接タッチし、テンキーで入力、操作性は良好です。

多彩な運転機能を用意

「スケジュール予約運転」、「瞬停再起動」、「自動停止機能」など多彩な運転機能を用意しました。

運転データのロギング機能

圧力や温度、電流、警報・故障来歴などの運転データを記録し、その場で液晶画面から確認できます。

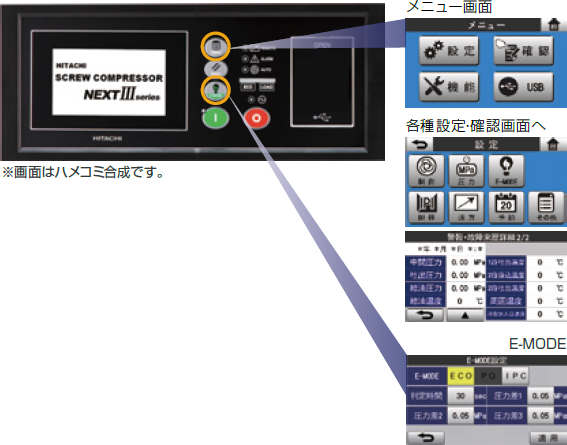

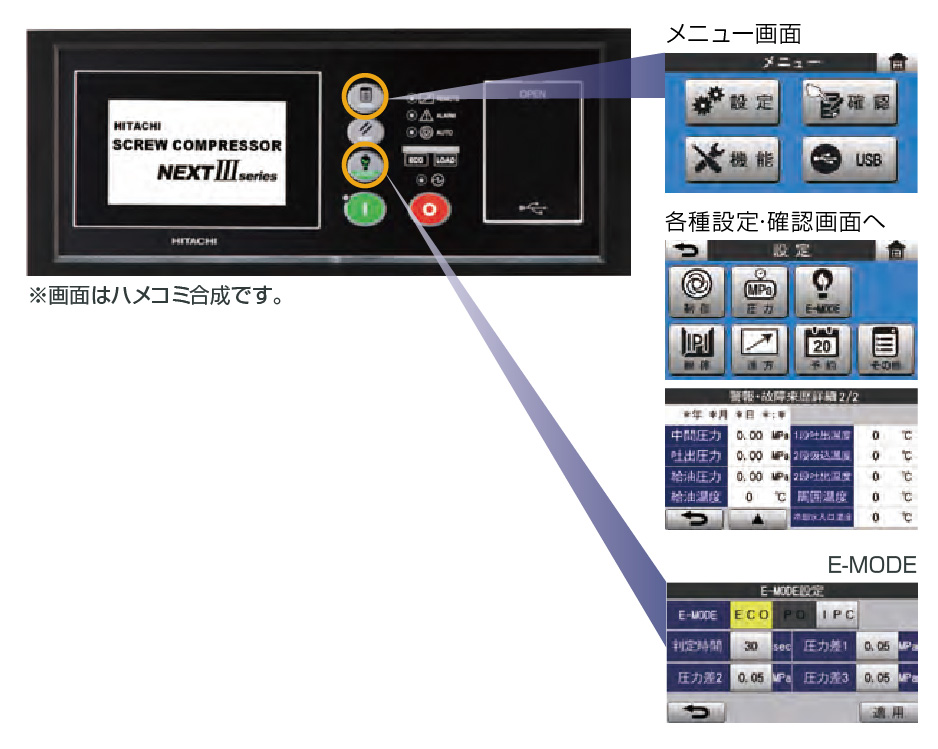

タッチパネルイメージ※画像はハメコミ合成です

クラスゼロレベルのオイルフリーエアーを提供

ISO 8573-1（圧縮空気－汚染物質および清浄等級）に基づき、日立オイルフリースクロール圧縮機の吐出し圧縮空気中の油分濃度測定を実施。吐出し圧縮空気中のオイル含有量は、最高品質等級の「クラスゼロ」レベル品質を達成しました。

  • クラスゼロの清浄度を有する圧縮空気を得るためには、圧縮機設置場所の大気中に含まれる油分、有機溶剤成分がクラスゼロレベルの濃度であることが必須条件です。
  • 圧縮機設置場所の周囲環境が悪ければクラスゼロの清浄度を有する圧縮空気を得ることはできません。
  • オイルフリースクロール圧縮機では、ISO 8573-1（2010）の粒子、水分の清浄度は対応していません。

遠隔監視機能

設備監視サービス FitLive（標準搭載）

設備監視サービスFitLiveを標準で搭載しています。

くわしくはこちら

現場に行かなくても状態が分かる、帳票出力できる、トラブル時にはメールで通知、トレンドグラフで稼働傾向が分かる、トラブルシューティング

定額プラン・計測診断

定額プラン

定額でコストの標準化ができるメンテナンスパックやリースパックなどのメニューをご用意しております。

くわしくはこちら

計測診断

設備の稼働状況などを実際に測定することで電気代やCO2排出量など さまざまな情報を見える化、無駄や課題を顕在化します。

くわしくはこちら

  1. ウォークスルー

    工場設備の確認、お客さまの課題、お悩みを伺います。

  2. 測定～分析

    測定機器の設置～データ収集実際の測定データの分析を行います。

  3. ご提案

    分析データを基に最適なプランをご提案。課題解決をサポートします。
