SDSシリーズは「特殊仕様」に合わせて多様なニーズで
お客さまのカスタマイズにお応えします。

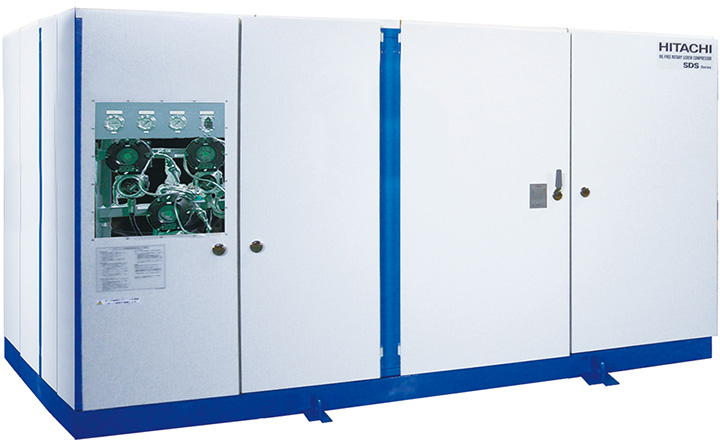

大型オイルフリースクリュー圧縮機(AIRZEUS SDS)【特殊仕様】 写真

SDSシリーズの「特殊仕様」は様々な業種に対応できます

圧縮機でコージェネレーション、省エネに最適

SDSR-N3

温水回収仕様 オイルフリースクリュー圧縮機

圧縮空気を作りながら圧縮熱を温水として回収、1台2役の圧縮機で省エネ

特長

  • 冷却水に置換してクーリングタワーなどで廃棄放出している圧縮熱を、温水として有効活用します。
  • 装置はコンパクトで、回収可能な熱量は最大で電動機出力のおよそ90%です。
  • 回収する温水の温度は用途に合わせて40℃から最高95℃まで自在に設計可能です。
  • 標準機に対して、インタークーラーアフタークーラー、および配管系統を変更するだけで、既設SDSにも改造可能です。

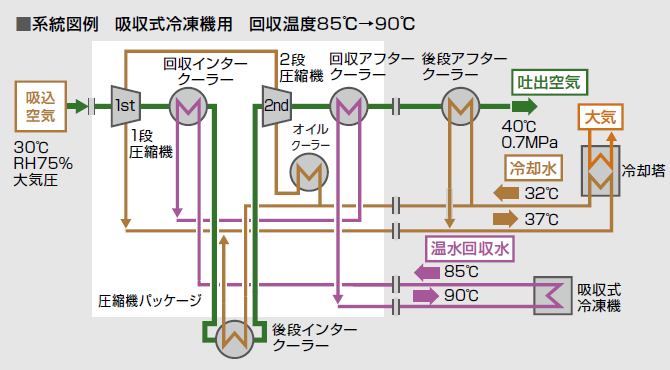

系統図例 吸収式冷凍機用 回収温度85℃→90℃

防水機能を高め屋外設置にも最適

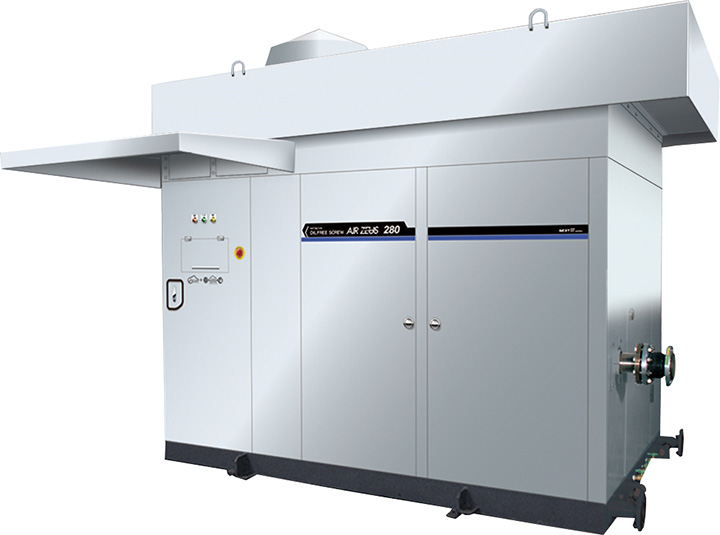

SDSE-N3/LN3/VN3/LVN3

屋外標準仕様モデル オイルフリースクリュー圧縮機

NEXTⅢ全シリーズ(一定速・INV)屋外対応可能

NEXTV全シリーズ(一定速・INV)屋外対応可能

特長

  • 剛性化された屋外専用防音カバーとシール強化しています。
  • 遊休スペースの有効利用や建屋不要のため工事費低減が可能です。
  • 耐塩塗装が標準、オプションで重耐塩塗装や遮熱塗装も対応可能です。
  • 豊富な納入実績、屋外機の歴史は古く初号機は1984年!
  • 別置起動盤、INV盤も屋外仕様対応可能です。(電気盤はI PX4相当)

硝子(移送)・食品(乾燥)・薬品(培養)等使用圧力が低いユーザーに最適

SDS-LN3/LVN3

低圧標準仕様 オイルフリースクリュー圧縮機

減圧弁・増圧弁不要、低圧仕様はNEXTⅢ単段機で省エネ

特長

  • 標準機(二段機)では圧力が高すぎて減圧弁が必要、ブロワでは圧力が足りず増圧弁が必要等という場合に、ちょうどいい圧力の減圧弁・増圧弁を不要とした低圧専用のスクリュー圧縮機です。
  • 一定速機に加え、インバータ機もラインアップ

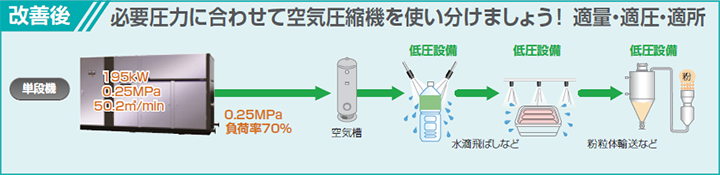

必要圧力に合わせて空気圧縮機を使い分けましょう!適量・適圧・適所

必要圧力に合わせて空気圧縮機を使い分けましょう!適量・適圧・適所

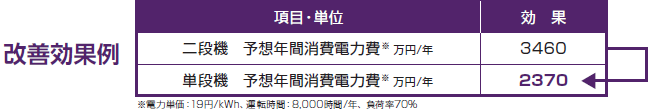

改善効果例

防爆・非防爆問わず設置可能

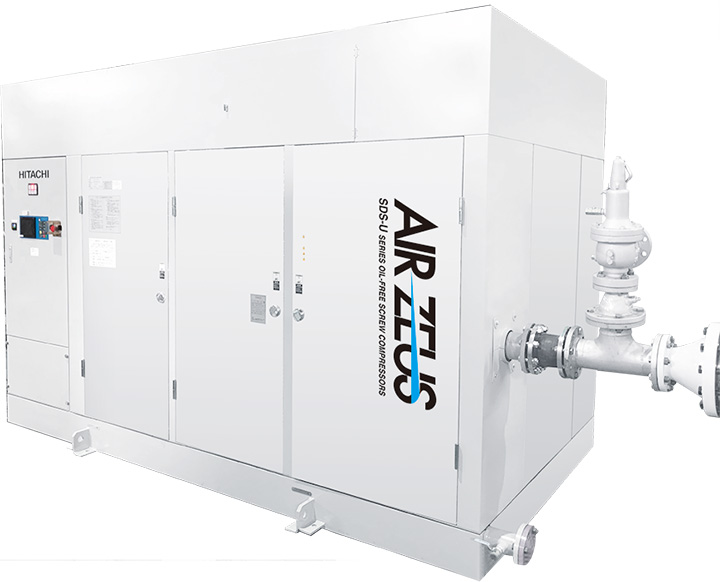

SDS-Uシリーズ、SDS-UVシリーズ、SDS-NHシリーズ

防爆仕様 オイルフリースクリュー圧縮機

2種危険場所にも空気圧縮機が設置可能

防爆仕様 オイルフリースクリュー圧縮機

特長

  • 防爆性能
    • 駆動用電動機:安全増防爆構造(構造規格:eG3)
    • 計器・操作盤:耐圧防爆構造(構造規格:d2G4)
  • 屋外・屋内設置のいずれも製作可能です。

窒素仕様ユーザーに最適

SDS-Uシリーズ、SDS-UVシリーズ、SDS-NHシリーズ

窒素仕様 オイルフリースクリュー圧縮機

窒素の圧縮用、循環サイクルのブーストアップ用に!

窒素仕様 オイルフリースクリュー圧縮機

特長

  • 制御方式は以下を採用します。
    • トータルバイパス制御
    • ロード/アンロード制御
    • 可変速制御

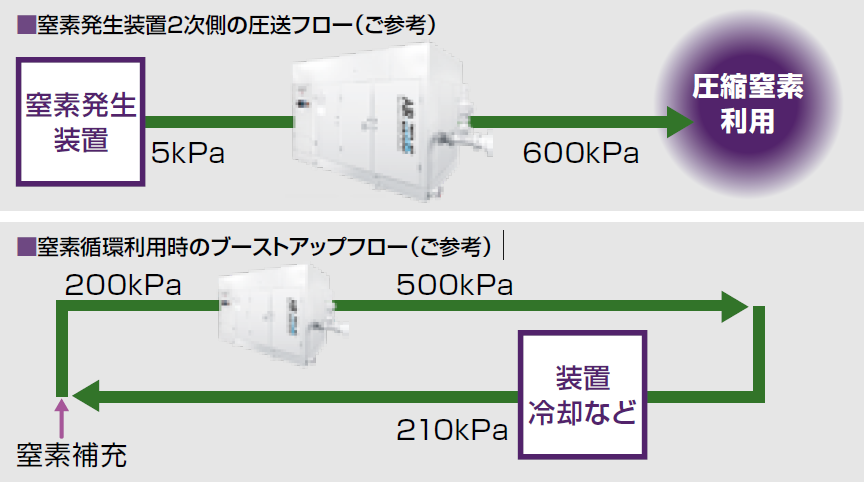

窒素発生装置2次側の圧送フロー(ご参考)、窒素循環利用時のブーストアップフロー(ご参考)

余剰蒸気利用で省エネに貢献

SDS-Hシリーズ

蒸気タービン駆動 オイルフリースクリュー圧縮機

余剰蒸気や蒸気減圧弁の代用で省エネ!

特長

  • 余剰蒸気利用や蒸気ラインの減圧弁の代用として使用でき、省エネルギーに貢献します。
  • 両軸モータ搭載で蒸気変動に対して安定した運転ができます。さらに蒸気が無い場合でもモータにて運転可能です。
  • 圧縮機の容量変動(ロード/アンロード)に対しても安定した運転が可能です。
  • 電力のピークカットに活用できます。

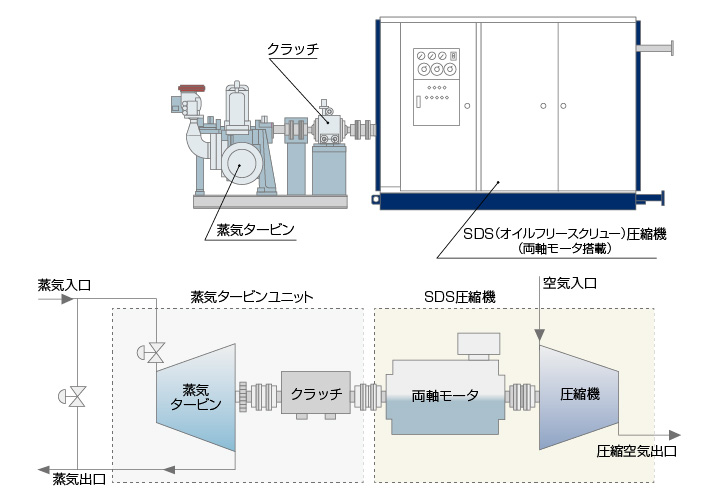

■構造

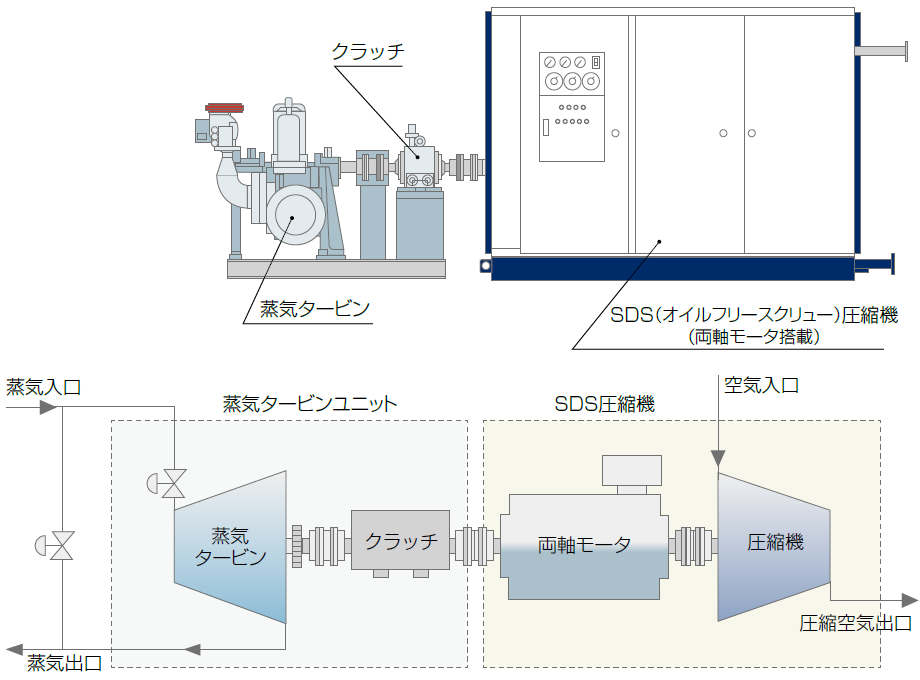

蒸気タービン駆動 オイルフリースクリュー圧縮機の構造
