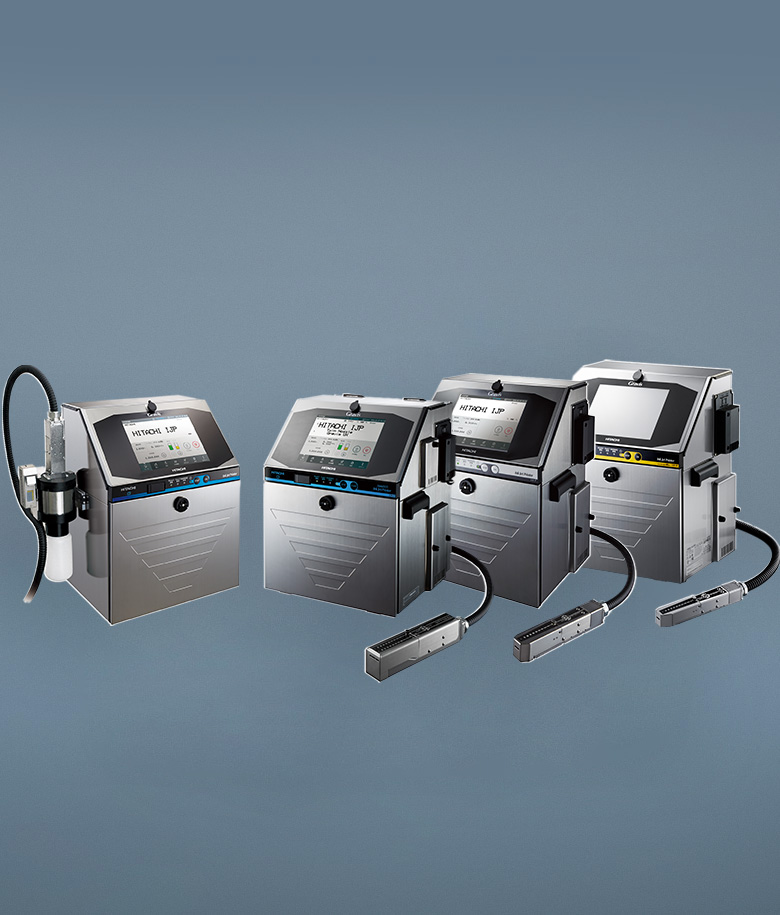

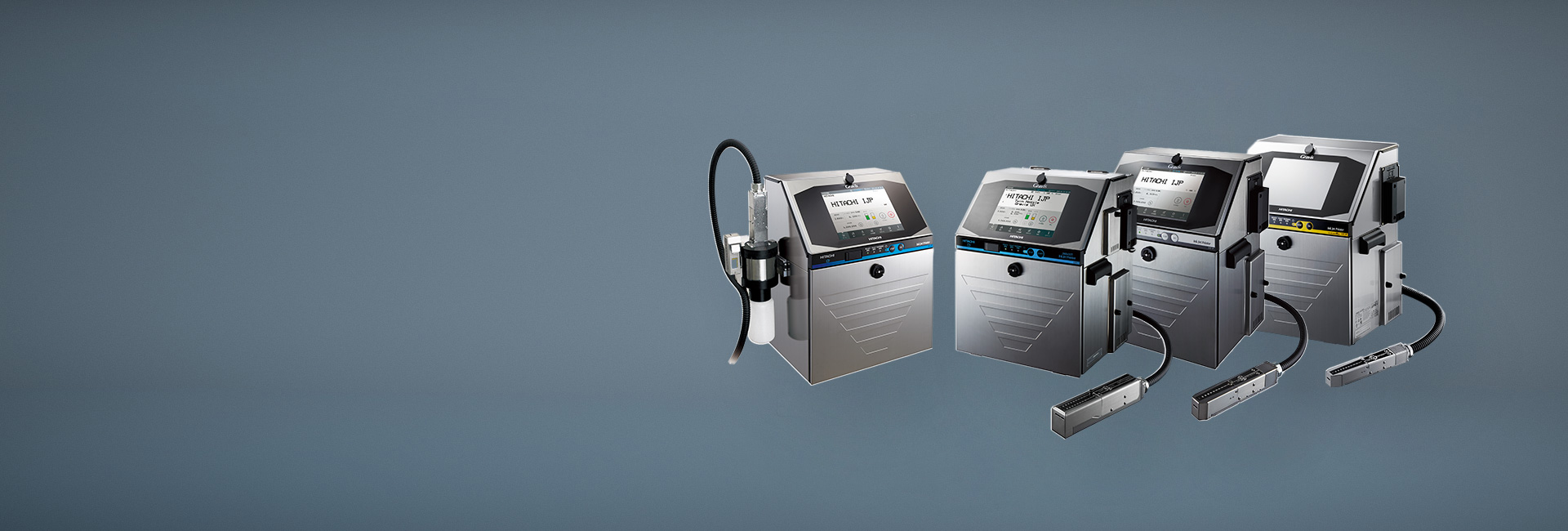

Gravis UXシリーズ

メンテナンス性や環境性能が飛躍的に向上。
人にも、地球にもやさしいIJプリンタの誕生です。

目次

紹介動画

日立産業用IJプリンタGravis UXシリーズは、「安心」「簡単」はもちろん「エコ」性能も進化したグローバル対応製品

用途例

各機種の用途例を一部ご紹介

小文字用印字例

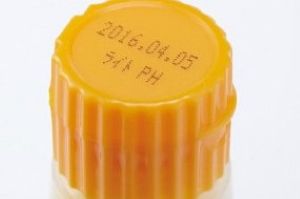

キャップへの印字
キャップへの印字

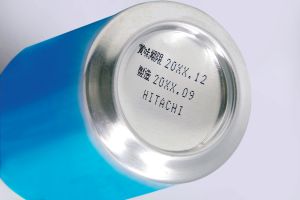

缶への印字
缶への印字

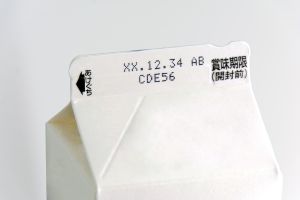

紙パックへの印字
紙パックへの印字

高速印字用印字例

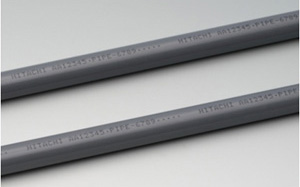

ケーブルへの印字
ケーブルへの印字

中文字用印字例
紙袋への印字
紙袋への印字
建材への印字
建材への印字
ダンボールへの印字
ダンボールへの印字

極小文字用印字例

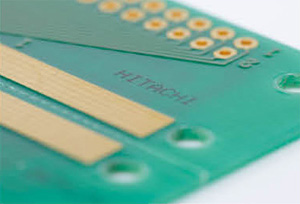

基板への印字
基板への印字

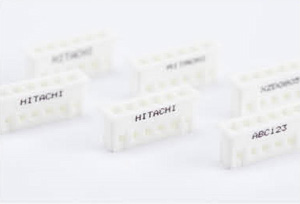

電子部品への印字
電子部品への印字

メンテナンス性や環境性能が飛躍的に向上した Gravis UX series ～3つの特徴～

「環境への配慮」、「低ランニングコスト」を実現する「日立独自の新技術」
日立独自の「溶剤低消費システム」で捕力液消費量を最大約50％カット

新技術「溶剤低消費システム」はインク回収制御や装置温度管理により、溶剤の揮散量を大幅に抑制。補力液消費量においては、業界最高レベルとな る最大約50％カット*1を実現しました。ランニングコストの削減と環境性能の向上に貢献します。

  • 当社従来機種とUX-Eとの比較。20℃ 1067Kインクの場合、自社測定条件におけるデータ。
捕力液消費量を最大約50％カット
捕力液消費量を最大約30％カット
カートリッジ内のインク・捕力液は最後まで使い切れるからエコ

カートリッジ交換時に工場ラインを止める必要はありません。手軽なカートリッジ式ボトルは、インク・補力液を使いきってから交換できるエコシステムで、ボトルの廃棄性にも優れています。

捕力液消費量を最大約50％カット
高い信頼性をお届けする機能
カートリッジの間違い防止に役立つRFID機能

インク・補力液のカートリッジにICタグを採用、本体に搭載したRFID(Radio Frequency Identification) 機能により、カートリッジをかざすだけで、交換時の間違いを防止します。
(間違い時には画面上にメッセージにて通知)

交換時の間違い防止
ノズル自動洗浄・逆洗浄機能

ボタン操作ひとつでノズル自動洗浄がスタート。終了後は自動的に電源をOFFにするため、ノズル洗浄中の待ち時間を気にする必要があり ません。万が一ノズル詰まりが生じてもノズル逆洗浄機能により、通常のインク噴出時とは逆にノズルから溶剤を吸引洗浄するため、すぐに復旧が可能です。

ノズル自動洗浄
ノズル自動洗浄
ノズル逆洗浄操作画面
ノズル逆洗浄操作画面
シンプルなタッチパネル操作とメンテナンス性
ユーザーインターフェースを一新

直感的操作で見やすい新画面デザインを採用しました。
シンプルで整理された画面構成で、ほとんどの操作が一つの画面上で完結。
見たい情報にたどりつくまでの複雑な操作がなくなり、使い勝手が向上しました。

ユーザーインターフェースを一新
ICカードシステムを採用

ICカードを用いて、ログイン者や印字データを管理できます。* ICカードはオプションです。

ユーザーログイン機能

ICカードを本体にかざすことで登録したユーザーのみがログインでき、各カードに操作可能範囲を制限できます。作業者の誤操作を防止します。

印字データ呼び出し機能

ICカードを本体にかざすことで登録した印字データを呼び出すことができ、手入力による印字データの呼び出し間違いを防止します。

ICカードをかざすことでログイン

Ethernetの標準装備や、オープンネットワークへの対応により、IoTシステムの構築をよりシンプルな配線で、スムーズにおこなえるようになりまし た。上位システムから複数の機器を一括管理することで、情報収集や作業の効率化などに役立ちます。
* IoT：Internet of Thingsの略。

ノズル逆洗浄操作画面

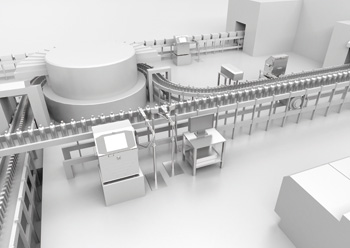

上位システムから複数機器を一括管理

仕様表

オプション

ソフトオプション

  • 印字検査装置(Gravis MC-20S)との連携
  • バーコードリーダ接続機能
  • 特殊通信機能及び外部信号機能

ハードオプション

  • 6Mヘッドケーブル
  • L字ヘッド

分離パネル

柔軟な設置レイアウトの感動を

日立産業用IJプリンタGravis UXシリーズのコンセプトである「安心」「簡単」「エコ」はそのままに、さらに設置性が向上します。

オプション対象機種

  • 小文字用：UX-D360J／D660J／E660J
  • 高速印字用：UX-D450J

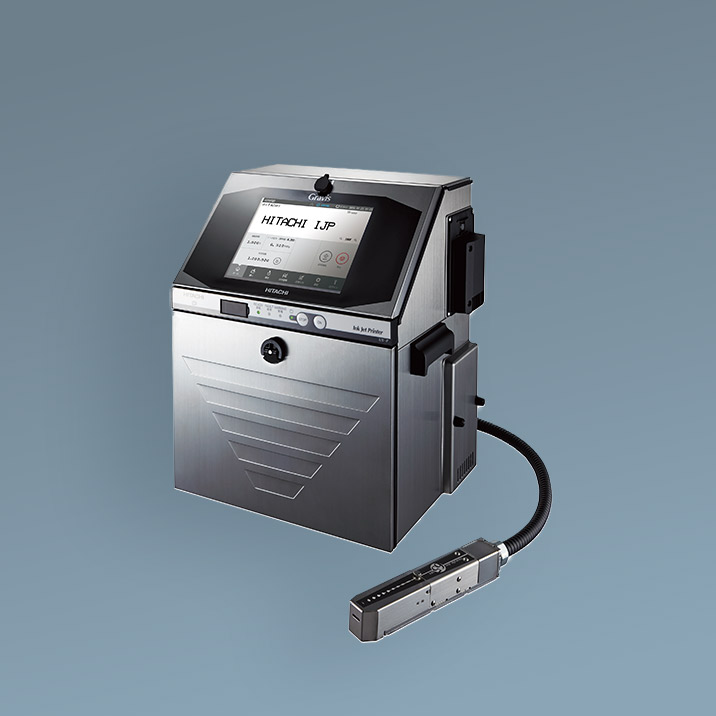

  • 顔料インク用：UX-P660J
  • 中文字用：UX-D410J
  • 極小文字用：UX-D440J

操作パネルと本体を切り離して本体と操作パネル設置の自由度向上

本体と操作パネルを離した位置に設置が可能です。 これにより、操作パネルをコンベア脇に設置したり、システムの操作パネルボックスに組み込むことが可能です。

  • パネルケーブルの長さは5mです。
  • 操作パネル画面を確認しながらのお客様作業（消耗品交換等）があります。本体とパネル設置位置関係についてはご相談ください。

チルト機構の採用により操作パネルを見やすい角度に調整可能

装置を高い位置に設置した場合でも操作パネルを自由な角度に調整できるので画面が確認しやすくなります。

  • 約90°の範囲で調整が可能です。
操作パネル寸法図
  • 各種オプションに対応していない機種もございます。詳しくはお問い合わせください。

寸法図

本体・印字ヘッド寸法（単位:mm）
寸法図
