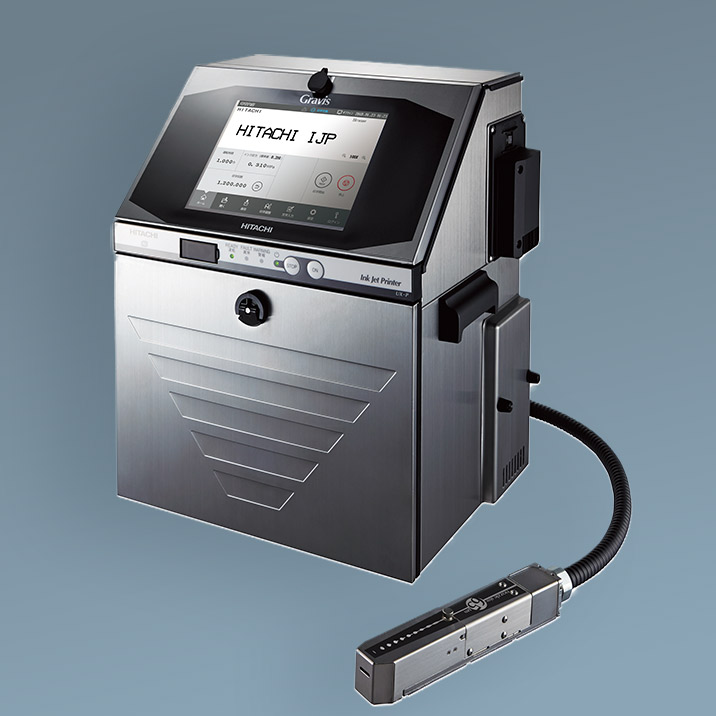

マーキング機器・システム Gravis UXシリーズ
【顔料インク対応モデル】

暗色のワーク表面に鮮やかなコントラストを実現

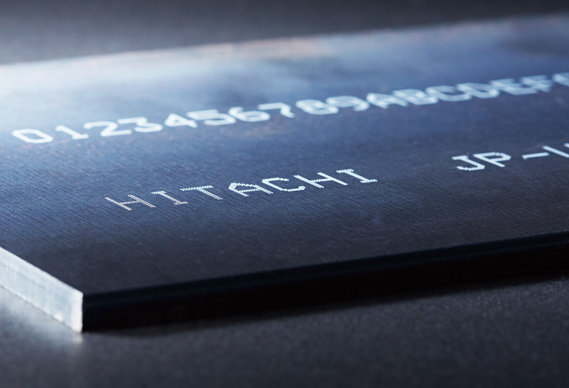

用途例
特長
仕様表
オプション
寸法図

用途例

箱への印字

特長

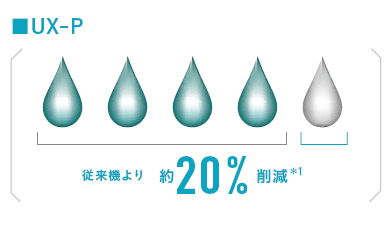

新技術「溶剤低消費システム」はインク回収制御や装置温度管理により、溶剤の揮散量を大幅に抑制。顔料インク対応機の補力液消費量においては、最大約20%カット*1を実現しました。ランニングコストの削減と環境性能の向上に貢献します。

当社従来機種PXR-Pとの比較。20℃ JP-W89インクの場合、自社測定条件におけるデータ

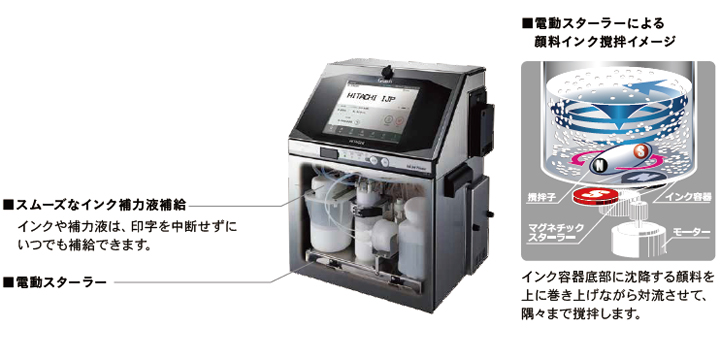

「電動スターラー」により顔料特有の疑集や沈降を防止し、ノズル詰まりやフィルタ詰まりを予防します。さらに、休止中でもインクを循環させ、固着を予防できる「インク循環制御機能」を搭載しており、スムーズなライン稼動を実現します。

仕様表

仕様		UX-P661J
ノズル口径		公称65μm
印字ヘッド数		1
印字ヘッド方向		全方向
最大印字段数		6
印字段数と文字数	1段印字	1,000文字×1段
	2段印字	500文字×2段
	3段印字	333文字×3段
	4段印字	250文字×4段
	5段印字	200文字×5段
	6段印字	166文字×6段
文字サイズ、段数(横×縦)(最大縦ドット：48ドット)	4×5	1～6段
	5×5	1～6段
	5×8または5×7	1～4段
	9×8または9×7	1～4段
	7×10	1～3段
	10×12	1～2段
	12×16	1～2段
	18×24	1段
	24×32	1段
	30×40	1段
	36×48	1段
最大文字高さ (印字距離、印字速度、周囲温度により変わります)		約10mm
入力操作・表示部		「入力」操作：タッチパネル(操作音付き) 「表示」部：10.4型バックライト付きカラー液晶
最高印字速度 (5×5文字間スペース1ドット印字の場合)		2,083文字/秒(インクJP-W89)
印字文字種類	基本文字	●英文字(A～Z)、数字(0～9)、カタカナ(18×24、12×16、7×10、5×8)、一般記号(27種)、スペース：合計171種 ●日付専用文字：合計25種(7×10、5×8) ●漢字(JIS第一・第二水準:18×24、12×16、11×11) ●半角文字：一般記号、スペースなど合計7種
	ユーザー登録文字	各ドット構成ごとに200文字(30×40、36×48は50文字)
	バーコード印字 2次元コード	code39、ITF、NW-7、JAN-8、code128(EAN128)、UPC-A、UPC-E、データマトリクスコード(英字49桁、数字98桁)、QRコード(英字61桁、数字101桁)、マイクロQRコード(英字11桁、数字18桁)、GS-1データバー、DotCode
印字関連設定内容		印字内容、文字高さ、文字幅、文字姿勢、書き出し位置、連続印字間隔、連続印字回数、印字段数、ドット構成、文字間スペース、横倍角(2～9倍)、段間スペース(1段印字なし)、ナンバリング
	日付自動更新	年月日時分秒、週番号、曜日印字機能、置換機能付99種
	データストア	印字内容、フォーマットの組み合わせ：最大2,000種 (登録データ内容によって異なる)
	作業シフトコード印字	〇
	時刻カウント印字	〇
入出力信号	入力	印字開給(付帯機能：センサフィルタ、センサアウト、トラッキング)、印字停止、速度追従パルス、リモート制御(運転、停止、偏向電圧ON/OFF、リセット)、往復印字
入出力信号	出力	印字可能・異常・警報(リレー出力、無接点出力)、印字中または印字完了・オンライン出力（無接点出力)
インク・補力液の管理		自動濃度調整機能(モニタ付)、インク・補力液の残量警報出力付、インク寿命警報付
操作用補助機能		運転状態表示(表示灯、メッセージ)、操作ガイダンス（異常、警報状態発生時の処理案内)、バスワード機能(入力制限機能)、印字中に別データ編集
保守用補助機能		運転時間管理表示(累計時間、インク交換時間、フィルタ類使用時間)、循環制御機能(インク充填、インク循環など)、ラインモニタ(通信データ確認、エラー箇所表示)、自動洗浄機能(終業時にノズル、ガターを補力液で自動洗浄)、運転来歴確認など
外部通信機能(シリアル通信)	機能	印字内容伝送(ASCIIコードに準拠)、データ呼び出し伝送、ユーザー登録文字伝送、印字条件伝送、リモート運転伝送、時計初期化伝送、印字データ登縁伝送
外部通信機能(シリアル通信)	仕様	シリアルインタフェース：RS-232C(max・115,200bps)、半二重通信、調歩同期方式
Ethernet通信※(100BASE-T)	機能	Modbus通信、EtherNet/IP通信、OPC-UA通信 ※通信仕様の詳細についてはお問い合わせください。
その他機能		速度追従機能、分周機能
印字ヘッドケーブル(接続管): 長さ、引き出し角度		4m、0°/90°
周囲温度・湿度		0～40℃(インクJP-W89)、30～90%RH
使用雰囲気		腐食性ガスがないこと
保護構造		IP65
電源		AC100～120/200～240V±10%、50/60Hz

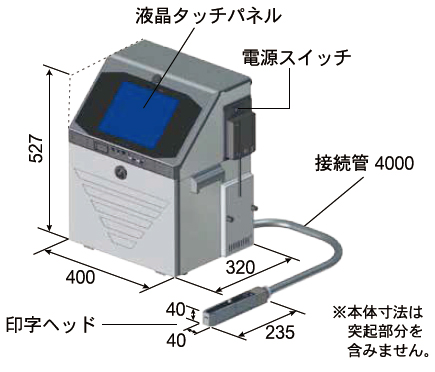

外形寸法/質量/外装		400×320×527mm（幅×奥行き×高さ）/ 約27kg / ステンレスヘアライン仕上げ
