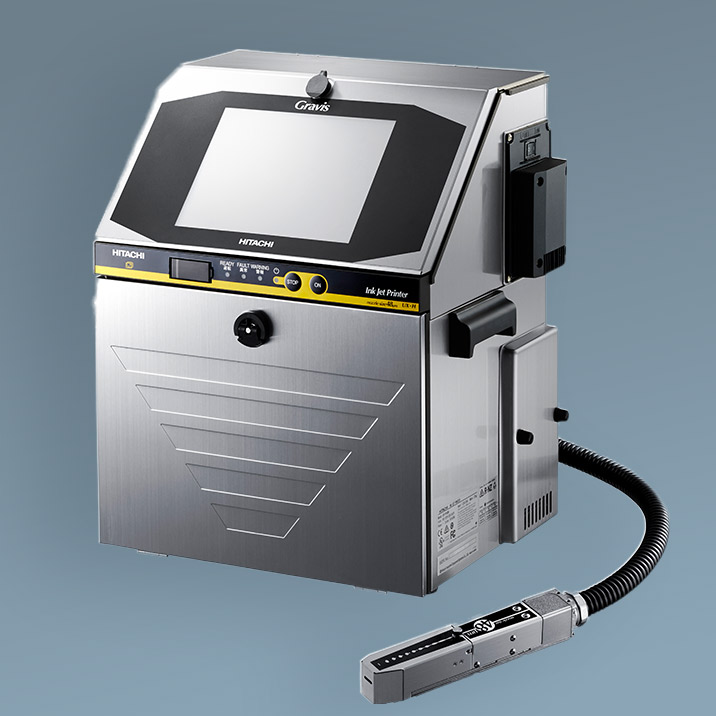

日立産業用IJプリンタ Gravis UX Series Gravis UXシリーズ1、2段専用高速機モデル

用途例のご紹介

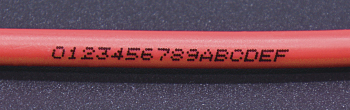

ケーブル印字(黒色印字、100m/分)

ケーブル印字(黒色印字、100m/分)

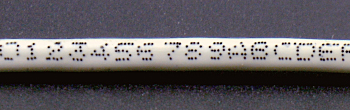

ケーブル印字(白色印字、80m/分)

ケーブル印字(白色印字、80m/分)

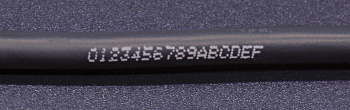

ケーブル印字(黒色印字、470m/分)

ケーブル印字(黒色印字、470m/分)

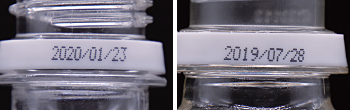

ペットボトルキャップ印字(140m/分)

ペットボトルキャップ印字(140m/分)

機能紹介

印字速度 約30%高速化(従来機比)

最大650m/分*1 印字が可能で、ケーブルなどの高速ラインに対応

*1
5×5ドット、10文字 / インチの場合

新印字制御方式採用により高速印字の品質を向上

従来の印字制御方式に加え、高速印字専用の新印字制御方式を採用し、高速印字における印字品質を向上

ケーブル印字向け新顔料インクをサポート

従来インクに比べて付着性を向上させたケーブル印字向けの新しい顔料インクをサポート

ケーブル印字向け新機能を追加

指定したメートル単位で印字や信号出力を行う機能*2、エンコーダの逆転を検知し、正転時に正しく印字を再開するオプション機能を新たに追加

*2
600m/分の速度で1m間隔の信号出力を行った場合の誤差は約±0.5%です。

標準仕様表

仕様 UX-H240J
ノズルロ径/印字ヘッド数/印字ヘッド方向 公称48µm/1/全方向
最大印字段数 2
最大印字文字数 1,000(1段)、500(2段)
文字サイズ(横×縦)による印字可能段数
※最大縦ドット:16ドット
※印字品質優先モード時は 5×5、 5×7の1段のみ
4×5 1、2段
5×5 1、2段
5×8または5×7 1、2段
7×10 1段
10×12 1段
12×16 1段
最大文字高さ 約3.5mm(印字距離、印字速度、周囲温度によって異なります)
入力操作、表示部 入力操作:タッチパネル(操作音付)、
表示部:10.4型バックライト付カラー液晶
最高印字速度 4,166文字/秒
印字文字種類 基本文字 ●英文字(A-Z)、数字(0-9)、カタカナ(12X16、10X12、7X10、5X8)、一般記号(27種)、スペース:合計171種
●日付専用文字:合計25種(7X10、5X8)
●漢字(JIS第一・第二水準:12X16、11X11)
●半角文字:一般記号、スペースなど:合計7種(印字品質優先モード時は英文字、数字のみ)
ユーザー登録文字 各ドット構成ごとに200文字(印字品質優先モード時はユーザー登録文字使用不可)
バーコード
2次元コード
code39、ITF、NW-7、JAN-13、JAN-8、code128(EAN128)、UPC-A、UPC-E、データマトリックスコード、マイクロQRコード、GS-1データバー(印字品質優先モード時はバーコード、2次元コード使用不可)
印字関連設定内容 印字内容、文字高さ、文字幅、文字姿勢、書き出し位置、連続印字間隔、連続印字回数、印字段数、ドット構成、文字間スペース、横倍角(2-9倍)、段間スペース(1段印字時はなし)、ナンバリング
日付自動更新 年月日時分秒、週番号、曜日印字機能、置換機能付99種
データストア 印字内容、フォーマットの組み合わせ:最大2,000種(登録データ内容によって異なります)
入出力信号 入力 印字開始、印字停止、速度追従パルス、リモート制御、往復印字
出力 印字可能・異常・警報・印字中または印字完了・オンライン出力
インク・補力液の管理 自動濃度調整機能、インク・補力液の残量警報出力機能、インク寿命警報出力機能
操作用補助機能 運転状態表示、操作ガイダンス、パスワード機能、印字中別データ編集
保守用補助機能 運転時間管理表示、循環制御機能、ラインモニタ、自動洗浄機能、運転来歴確認など
外部通信機能(シリアル通信) RS-232C(最大115,200bps)、半二重通信、調歩同期方式
Ethernet通信(Modbus通信) IEEE802.3準拠、100BASE-T
その他機能 速度追従機能、分周機能
印字ヘッドケーブル(接続管)長さ、引き出し角度 3m、0°/90°
周囲温度・湿度 0-40℃(1067Kインク)、30-90%RH(結露および氷結なきこと)
使用雰囲気 腐食性ガスがないこと
保護構造 IP65(印字ヘッドは含みません)
電源 AC100-120/200-240V±10%、50/60Hz
外形寸法/質量/外装 400×320×527mm(幅×奥行き×高さ)/約27kg/ステンレスヘアライン仕上げ

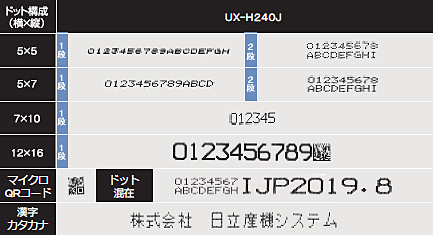

印字サンプル(ほぼ実寸)

印字サンプル(ほぼ実寸)

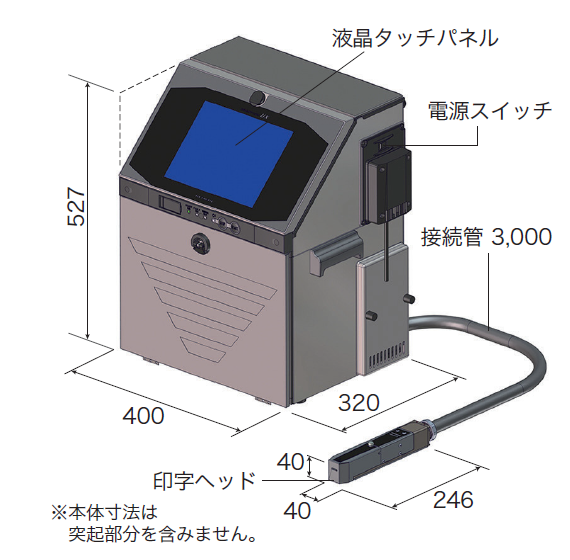

本体寸法図

(単位:mm)
