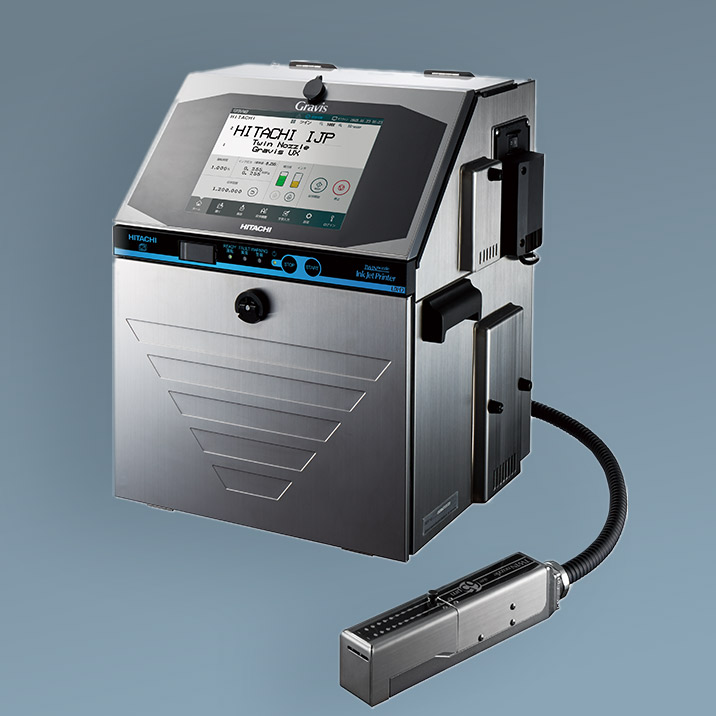

マーキング機器・システム Gravis UXシリーズ
【ツインノズルモデル】

高速・高品質を多段印字で実現し、最大64ドットの大文字印字が可能。
お客様さまのニーズに合わせ幅広くお応えします。

目次

用途例

缶へのドット混在印字
缶へのドット混在印字
建材への大文字印字 (64ドット)
建材への大文字印字
鋼板への大文字印字 (64ドット)
鋼板への大文字印字 (64ドット)
紙パックへの高速多段印字
紙パックへの高速多段印字
ペットボトルへの高速印字
ペットボトルへの高速印字

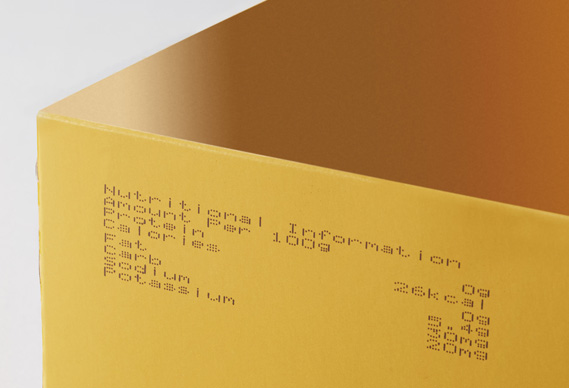

箱への多段印字 (8段)
箱への多段印字 (8段)

特長

最大64ドット印字

1つのノズルで32ドット、2ノズル合わせて合計64ドットの大文字の印字が可能です。銅板や建材への大文字印字に最適で、高い視認性が得られます。また、64ドットを使ってロゴマークや文字を自由に編集できるので、多様なデザインの印字にも対応します。

印字例

缶へのドット混在印字
缶へのドット混在印字
建材への大文字印字 (64ドット)
建材への大文字印字
鉄板への大文字印字 (64ドット)
鉄板への大文字印字
ツインノズルでの倍速印字と多様な印字

印字ヘッドに2ノズルを搭載しているので、2倍速*1での印字が可能です。高速化する製造ラインにしっかりと追従することができます。またノズルごとに言語を設定しての印字や、サイズの異なる文字を組み合わせたドット混在印字など多様な印字ニーズに応えます。

  1. 当社シングルノズル機(UX-D660J)との比較。2段印字の場合。

印字例

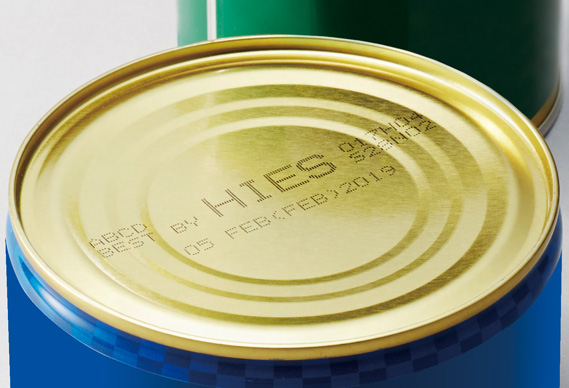

缶へのドット混在印字
缶へのドット混在印字

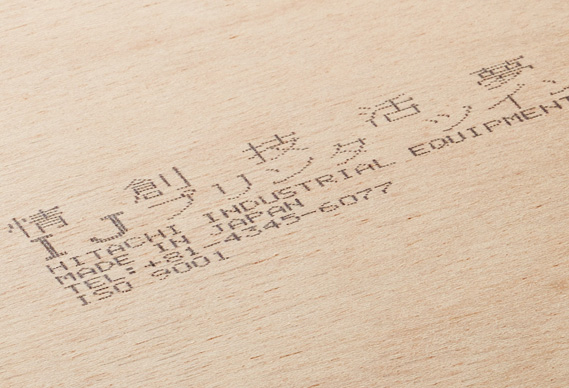

建材への大文字印字 (64ドット)
建材への大文字印字
鉄板への大文字印字 (64ドット)
鉄板への大文字印字

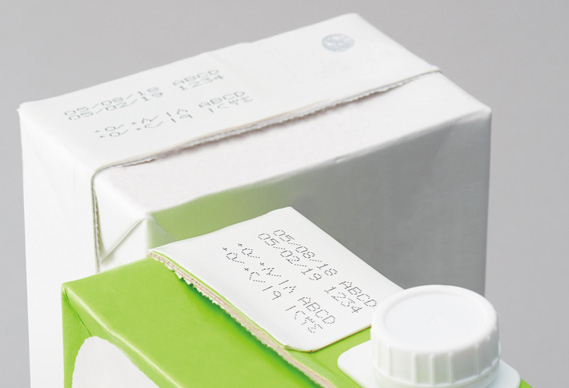

紙パックへの高速多段印字
紙パックへの高速多段印字

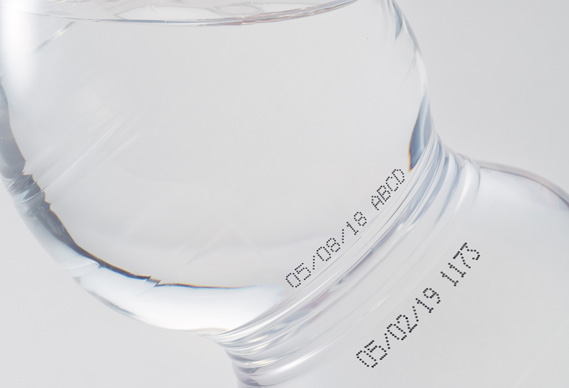

ペットボトルへの高速印字
ペットボトルへの高速印字

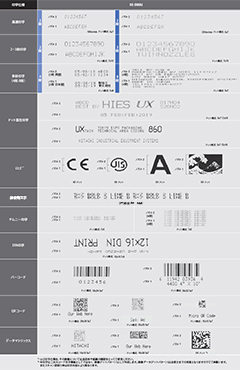

主な標準印字サンプル

標準印字サンプル

仕様表

仕様

UX-D860J

ノズル口径/印字ヘッド数/印字ヘッド方向

公称65μm/1/全方向

最大印字段数

8

最大印字文字数

1000(印字段数によって異なります)

文字サイズ、段数(横×縦)
(最大縦ドット：64ドット)

4×5

1～4段×2

5×5

1～4段×2

5×8または5×7

1～4段×2

9×8または9×7

1～4段×2

7×10

1～3段×2

10×12

1～2段×2

12×16

1～2段×2

18×24

1段×2

24×32

1段×2

30×40

1段 *1

36×48

1段 *1

48×64

1段 *1

最大文字高さ
(印字距離、印字速度、周囲温度により変わります)

約21mm

入力操作・表示部

「入力」操作：タッチパネル(操作音付き)
「表示」部：10.4型バックライト付きカラー液晶

最高印字速度
(5×5文字間スペース1ドット印字の場合)

4,592文字/秒

印字文字
種類

基本文字

●英文字(A～Z)、数字(0～9)、カタカナ(18×24、12×16、10×12、7×10、5×8のみ)、一般記号(27種)、スペース：合計171種
●日付専用文字：合計25種(7×10、5×8のみ)
●漢字(JIS第一・第二水準：18×24、12×16、11×11)
●半角文字：一般記号、スペースなど合計7種

ユーザー登録文字

各ドット構成ごとに200文字(文字サイズ：30×40、36×48、48×64は50文字)

バーコード印字

code39、ITF、NW-7、JAN-13、JAN-8、code128(EAN128)、UPC-A、UPC-E、データマトリックスコード(英字49桁、数字98桁)、QRコード(英字61桁、数字101桁)、マイクロQRコード(英字11桁、数字18桁)、GS-1データバー

印字関連設定内容

印字内容、文字高さ、文字幅、文字姿勢、書き出し位置、連続印字間隔、連続印字回数、印字段数、ドット構成、文字間スペース、横倍角(2～9倍)、段間スペース(1段印字時は無し)、ナンバリング

日付自動更新

年月日時分秒、週番号、曜日印字機能、置換機能付99種

データストア

印字内容、フォーマットの組み合わせ：最大2,000種
(登録データ内容によって異なる)

作業シフトコード印字

〇

時刻カウント印字

〇

入出力信号

入力

印字開始(付帯機能：センサフィルタ、センサアウト、トラッキング)、印字停止・速度追従パルス、リモート制御(運転、停止、偏向電圧ON/OFF、リセット)、往復印字

出力

印字可能・異常・警報(リレー出力、無接点出力)、印字中または印字完了・オンライン出力(無接点出力)

インク・補力液の管理

自動濃度調整機能(モニタ付)、インク・補力液の残量警報出力付、インク寿命警報付

操作用補助機能

運転状態表示(表示灯、メッセージ)、操作ガイダンス(異常、警報発生時の処理案内)、パスワード機能(入力制限機能)、印字中に別データ編集

保守用補助機能

運転時間管理表示(累計時間、インク交換時間、フィルタ類使用時間)、循環制御機能(インク充填、インク循環など)、ラインモニター(通信データ確認、エラー箇所表示)、自動洗浄機能(終業時にノズル、ガターを補力液で自動洗浄)、運転来歴確認など

その他機能

速度追従機能、分周機能

印字ヘッドケーブル(接続管):
長さ、引き出し角度

4m、0°/90°

周囲温度・湿度

0～40℃(インク1067Kのみ)、30～90%RH(結露及び氷結なきこと)

使用雰囲気

腐食性ガスがないこと

保護構造

IP55(印字ヘッドは含みません)

電源

AC100～120/200～240V±10%、50/60Hz

外形寸法/質量/外装

400×395×527mm(幅×奥行き×高さ)/約34kg/ステンレスヘアライン仕上げ
  1. ユーザパターン機能を使用した場合となります。

寸法図

（単位:mm）
寸法図
