塗装ブース排気ファン・ポンプへのインバータの採用

改善ポイント

  • ファン・ポンプ出力の適正化
  • 作業中断時におけるモータ回転数の低減

ファン・ポンプのインバータ化により、約60%の省エネ。さらに負荷に応じた細かな制御も行うことで、年間12MWhの省エネ量を実現しました。

省エネ効果

省エネ量　12 MWh/年

作業状態の適正容量で稼働・適正流量の維持

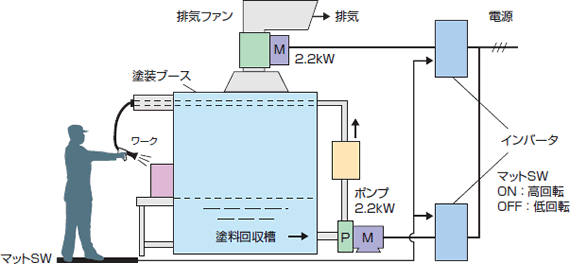

改善イメージ図

写真：塗装ブース排気ファン・ポンプのインバータ化

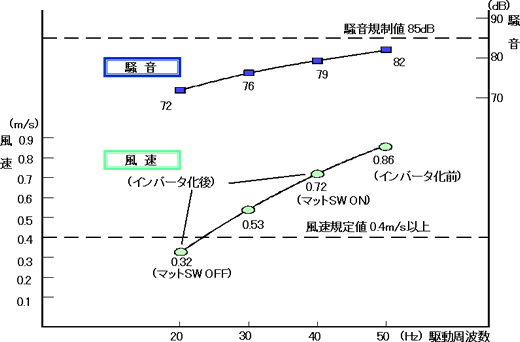

排気ファン用モータの駆動周波数と風速、騒音の関係

小形ファン職場設置塗装ブースの実測値

風速の減少による騒音低下

実測値：風速の減少による騒音低下
