SuperトップランナーII (モールド変圧器)：寸法図 平車輪(90度方向変更可能)

「トップランナー変圧器2014」対応モデル

移動方向

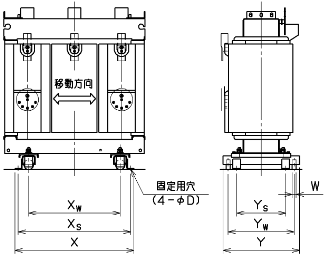

奥手方向(SDタイプ)

寸法

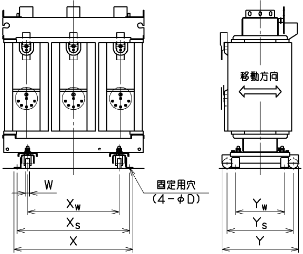

長手方向(SWタイプ)

寸法

単相

容量
(kVA)		 寸法(mm)
Xw Yw W Xs Ys D X Y 高さ方向
追加寸法
10-20 270 380 30 420 250 15 460 460 40
30 270 380 30 420 250 15 460 460 40
50 270 380 30 420 250 15 460 460 40
75 400 410 30 550 280 15 590 490 40
100 400 490 30 550 360 15 590 570 40
150 400 490 30 550 360 15 590 570 40
200 400 490 30 550 360 15 590 570 40
300 400 490 30 560 360 21 610 570 40
500 500 505 30 660 375 21 710 585 40

三相

容量
(kVA)		 寸法(mm)
Xw Yw W Xs Ys D X Y 高さ方向
追加寸法
20-30 500 410 30 650 280 15 690 490 40
50 500 410 30 650 280 15 690 490 40
75 500 410 30 650 280 15 690 490 40
100 500 410 30 650 280 15 690 490 40
150 500 410 30 650 280 15 690 490 40
200 500 505 30 650 375 15 690 585 40
300 700 505 30 860 375 21 910 585 40
500 700 505 30 860 375 21 910 585 40
750 800 620 30 1020 500 24 1080 700 50
1,000 800 620 30 1020 500 24 1080 700 50
*
高さ方向寸法(Z)は変圧器本体高さ寸法に寸法表の+h寸法を加えた寸法となります。
