「トップランナー変圧器2014」対応モデル
定格容量 (kVA) |

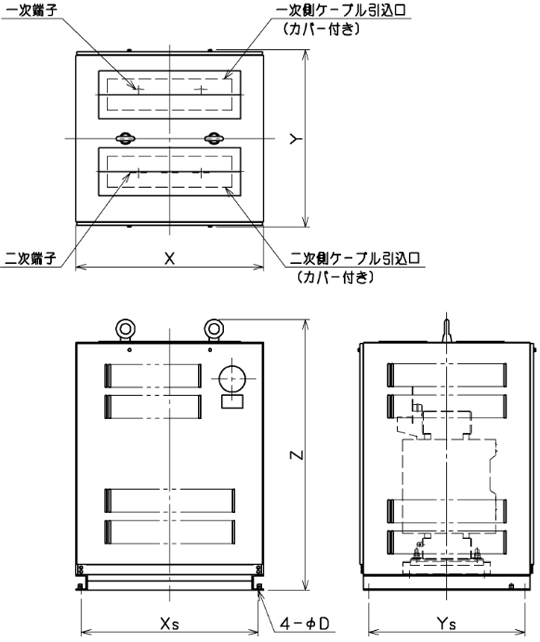

外形寸法(mm) | 据え付け寸法(mm) | 固定用穴 D(mm) |
総質量 (kg) |
|||
---|---|---|---|---|---|---|---|
X | Y | Z | XS | YS | |||
10 | 750 | 850 | 1,050 | 700 | 750 | 15 | 325 |
20 | 750 | 850 | 1,050 | 700 | 750 | 15 | 325 |
30 | 750 | 850 | 1,050 | 700 | 750 | 15 | 330 |
50 | 750 | 850 | 1,050 | 700 | 750 | 15 | 365 |
75 | 900 | 900 | 1,350 | 850 | 800 | 15 | 465 |
100 | 900 | 900 | 1,350 | 850 | 800 | 15 | 525 |
150 | 900 | 900 | 1,350 | 850 | 800 | 15 | 645 |
200 | 1,050 | 900 | 1,600 | 1,000 | 800 | 15 | 780 |
300 | 1,050 | 900 | 1,600 | 1,000 | 800 | 15 | 1,005 |
定格容量 (kVA) |
外形寸法(mm) | 据え付け寸法(mm) | 固定用穴 D(mm) |
総質量 (kg) |
|||
---|---|---|---|---|---|---|---|
X | Y | Z | XS | YS | |||
20 | 1,000 | 850 | 1,050 | 950 | 750 | 15 | 425 |
30 | 1,000 | 850 | 1,050 | 950 | 750 | 15 | 445 |
50 | 1,000 | 850 | 1,050 | 950 | 750 | 15 | 445 |
75 | 1,000 | 850 | 1,135 | 950 | 750 | 15 | 525 |
100 | 1,200 | 850 | 1,300 | 1,150 | 750 | 15 | 620 |
150 | 1,200 | 850 | 1,300 | 1,150 | 750 | 15 | 800 |
200 | 1,200 | 850 | 1,515 | 1,150 | 750 | 15 | 910 |
300 | 1,200 | 850 | 1,515 | 1,150 | 750 | 15 | 1,155 |
500 | 1,300 | 1,000 | 1,700 | 1,250 | 900 | 19 | 1,675 |
