電気チェーンブロック：関連資料：給電ケーブルの許容長さ

標準使用の場合の給電ケーブルの許容長さは下表の通りです。
給電ケーブルまたは中継ケーブルを延長する際は下表を参照のうえ選定ください

単位（m）

シリーズ 定格荷重 ケーブルの断面積
1.25mm² 2.0mm² 3.5mm²
巻上単独運転 横行同時運転 巻上単独運転 横行同時運転 巻上単独運転 横行同時運転
三相 SFN 2t － － 31 27 54 47
2.8t
5t
L
LN		 150kg 37 31 59 50 103 87
250kg 51 40 81 65 142 113
500kg 37 31 59 50 103 87
S
SN		 1t 45 32 72 52 126 91
2t
2.8t 23 38 66
5t
F
FN		 1t 24 20 38 32 67 55
2t － － 14 13 24 22
2.8t － － 12 21
5t
E 150～900kg 73 － － － － －
単相 LS 250～500kg 25 20 41 32 71 57
E1 150,250kg 116 － 186 － 325 －
450,900kg 51 81 142

大容量機種の場合

シリーズ 定格荷重 ケーブルの断面積
3.5㎜² 5.5㎜² 8.0㎜²
巻上単独運転 横行同時運転 巻上単独運転 横行同時運転 巻上単独運転 横行同時運転
三相 大容量SFN 7.5t 60 54 94 84 137 123
10t － － 56 52 81 76
15t － － 49 71

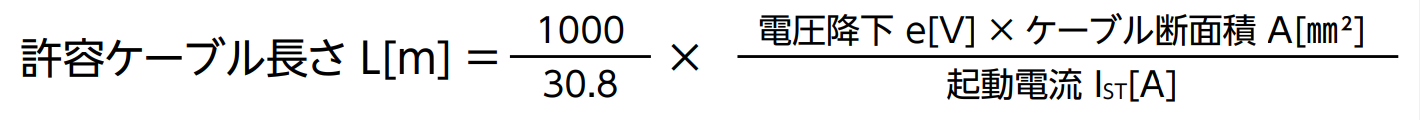

計算式

計算式

ご注意:電圧降下は電源電圧の10％として算出しております。(電源電圧200Vの場合は20V。)
